IP交換によるIPアドレス・テークオーバーの場合の設定について説明します。

(a)　osagentの設定（IP交換によるIPアドレス・テークオーバー）

IPアドレスの設定（HACMP）

HACMPを起動するホスト上でosagentを起動する場合，HACMP上ですべての系に次の定義ファイルを設定します。

• localaddrファイル
  HACMP上でosagentを使用する場合，すべての系にlocaladdrファイルを作成し，その系でosagentの起動時に有効なすべてのIPアドレスを指定してください。
  osagentがノード引き継ぎ対象ではなく，有効なIPアドレスをすべて設定できない場合は，自分自身をほかのホストで起動したosagentと認識し，通信量が増加してしまうことがあります。

• htc.clienthandleraddrファイル
  HACMP上でosagentが起動する場合，すべての系にhtc.clienthandleraddrファイルを作成し，すべてのホストに対して，サービスIPアドレスを応答するように設定してください。


osagentへの設定（HACMP）

異なるネットワークドメインのosagent間の通信で，一方のosagentをノード引き継ぎの対象とする場合，ノード引き継ぎ対象のosagentと通信をするosagentの定義ファイル（agentaddrファイル）に，サービスIPアドレスを設定します。

osagentに接続するプロセスへの設定（HACMP）

osagentとosagentに接続するプロセスを異なるネットワークドメインで起動し，osagentをノード引き継ぎの対象とする場合，次に示す定義ファイル，およびオプションのどれかにサービスIPアドレスを設定してください。

• agentaddrファイル
• 環境変数OSAGENT_ADDR
• プロパティvbroker.agent.addr

(b)　osagentの接続に関する設定（IP交換によるIPアドレス・テークオーバー）

HACMP上でosagentを起動する場合，次に示す環境変数の設定がosagentに必要です。

環境変数名：OSAGENT_CLIENT_HANDLER_PORT

環境変数の設定方法については，マニュアル「Borland Enterprise Server VisiBroker デベロッパーズガイド」を参照してください。

(c)　サーバの設定（IP交換によるIPアドレス・テークオーバー）

ネーミングサービスを含むCORBAアプリケーションをノード引き継ぎの対象とする場合，次の設定をします。

• プロパティvbroker.se.<xxx>.host
  サービスIPアドレス，またはホスト名を設定します。

• プロパティvbroker.se.<xxx>.scm.<yyy>.listener.port
  任意のポート番号を設定します。
  使用するポート番号は，すべての系で同じポート番号が使用できるように管理する必要があります。


プロパティ名で，xxxはサーバエンジン，yyyはサーバコネクションマネージャを示します。

(d)　ORB機能使用時の設定例（IP交換によるIPアドレス・テークオーバー）

IP交換によるIPアドレス・テークオーバーの場合の，ORB機能の使用時の設定例について説明します。

システム構成の例

ORB機能使用時のシステム構成の例を次の図に示します。

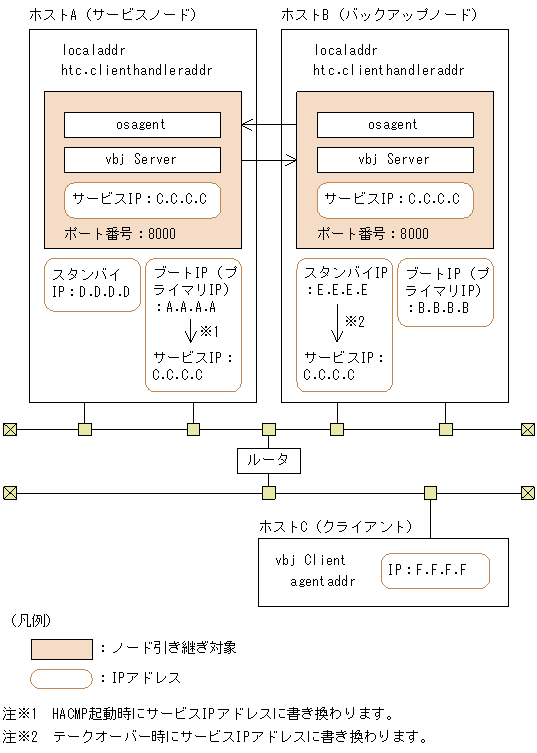

図6-3　IP交換によるIPアドレス・テークオーバーの場合のシステム構成例

IPアドレスの設定例

上記の図で示すシステム構成例でのIPアドレスの設定例を次の図に示します。

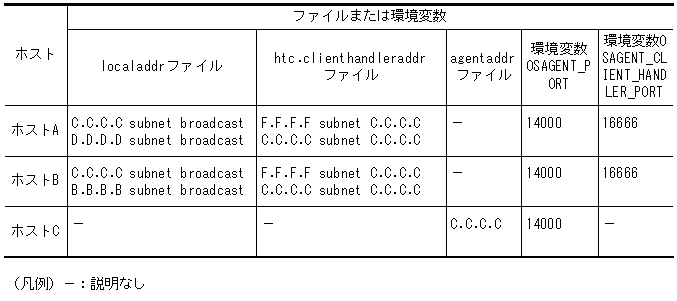

図6-4　IP交換によるIPアドレス・テークオーバーの場合のIPアドレス設定例

ホストごとに設定値について説明します。

ホストAの設定

• localaddrファイルに，osagent起動時に有効なサービスIPアドレス"C.C.C.C"とスタンバイIPアドレス"D.D.D.D"を記述します。また，そのほかに有効なIPアドレスがある場合は記述します。
• htc.clienthandleraddrファイルに，ホストCに対する応答IPアドレスにサービスIPアドレス"C.C.C.C"を記述します。
• サーバプロセスにプロパティvbroker.se.<xxx>.hostでサービスIPアドレス"C.C.C.C"を，プロパティvbroker.se.<xxx>.scm.<yyy>.listener.portに"8000"を設定します。
  次のコマンドを実行します。
  vbj Server - vbroker.se.<xxx>.host.C.C.C.C \ -vbroker.xe.<xxx>.scm.<yyy>.listener.port 8000
  プロパティ名で，xxxはサーバエンジン，yyyはサーバコネクションマネージャを示します。

• 環境変数OSAGENT_PORTに"14000"を設定します。
• 環境変数OSAGENT_CLIENT_HANDLER_PORTに"16666"を設定します。

ホストBの設定

• localaddrファイルに，osagent起動時に有効なサービスIPアドレス"C.C.C.C"とブートIPアドレス"B.B.B.B"を記述します。また，そのほかに有効なIPアドレスがある場合は記述します。
• htc.clienthandleraddrファイルに，ホストCに対する応答IPアドレスにサービスIPアドレス"C.C.C.C"を記述します。
• 環境変数OSAGENT_PORTに"14000"を設定します。
• 環境変数OSAGENT_CLIENT_HANDLER_PORTに"16666"を設定します。

ホストCの設定

• agentaddrファイルに，サービスIPアドレス"C.C.C.C"を記述します。
• 環境変数OSAGENT_PORTに"14000"を設定します。

IPエイリアスによるIPアドレス・テークオーバーの場合の設定について説明します。

(a)　osagentの設定（IPエイリアスによるIPアドレス・テークオーバー）

IPアドレスの設定（HACMP）

HACMPを起動するホスト上でosagentを起動する場合，HACMP上ですべての系に次の定義ファイルを設定します。

• localaddrファイル
  HACMP上でosagentを使用する場合，すべての系にlocaladdrファイルを作成し，その系でosagentの起動時に有効なすべてのIPアドレスを指定してください。

• htc.clienthandleraddrファイル
  HACMP上でosagentが起動する場合，すべての系にhtc.clienthandleraddrファイルを作成し，すべてのホストに対して，エイリアスIPアドレスを応答するように設定してください。


osagentへの設定（HACMP）

異なるネットワークドメインのosagent間の通信で，一方のosagentをノード引き継ぎの対象とする場合，ノード引き継ぎ対象のosagentと通信をするosagentの定義ファイル（agentaddrファイル）に，エイリアスIPアドレスを設定します。

osagentに接続するプロセスへの設定（HACMP）

osagentとosagentに接続するプロセスを異なるネットワークドメインで起動し，osagentをノード引き継ぎの対象とする場合，次に示す定義ファイル，およびオプションのどれかにエイリアスIPアドレスを設定してください。

• agentaddrファイル
• 環境変数OSAGENT_ADDR
• プロパティvbroker.agent.addr

(b)　osagentの接続に関する設定（IPエイリアスによるIPアドレス・テークオーバー）

HACMP上でosagentを起動する場合，次に示す環境変数の設定がosagentに必要です。

環境変数名：OSAGENT_CLIENT_HANDLER_PORT

環境変数の設定方法については，マニュアル「Borland Enterprise Server VisiBroker デベロッパーズガイド」を参照してください。

(c)　サーバの設定（IPエイリアスによるIPアドレス・テークオーバー）

ネーミングサービスを含むCORBAアプリケーションをノード引き継ぎの対象とする場合，次の設定をします。

• プロパティvbroker.se.<xxx>.host
  サービスIPアドレス，またはホスト名を設定します。

• プロパティvbroker.se.<xxx>.scm.<yyy>.listener.port
  任意のポート番号を設定します。
  使用するポート番号は，すべての系で同じポート番号が使用できるように管理する必要があります。


プロパティ名で，xxxはサーバエンジン，yyyはサーバコネクションマネージャを示します。

(d)　ORB機能使用時の設定例（IPエイリアスによるIPアドレス・テークオーバー）

IPエイリアスによるIPアドレス・テークオーバーの場合の，ORB機能の使用時の設定例について説明します。

システム構成の例

ORB機能使用時のシステム構成の例を次の図に示します。

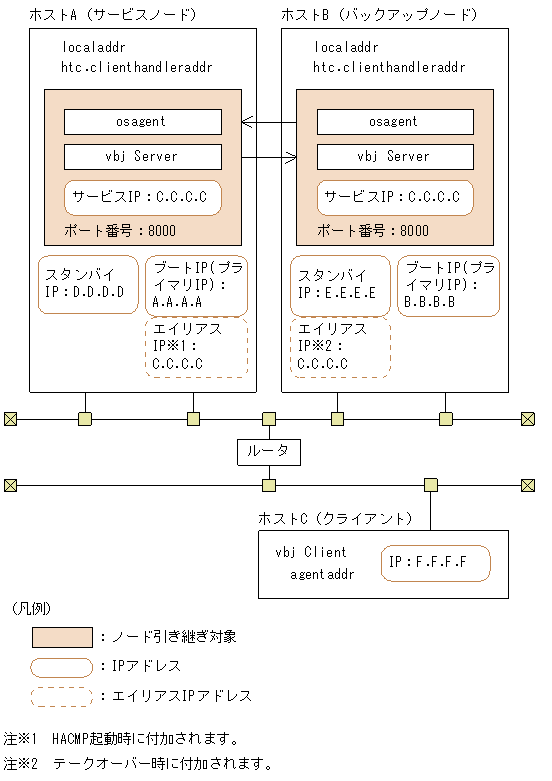

図6-5　IPエイリアスによるIPアドレス・テークオーバーの場合のシステム構成例

IPアドレスの設定例

上記の図で示すシステム構成例でのIPアドレスの設定例を次の図に示します。

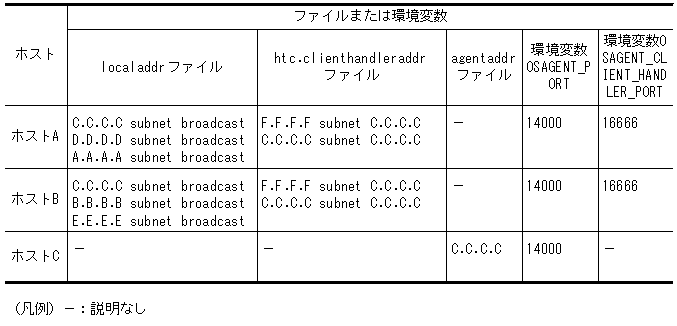

図6-6　IPエイリアスによるIPアドレス・テークオーバーの場合のIPアドレス設定例

ホストごとに設定値について説明します。

ホストAの設定

• localaddrファイルに，HACMP起動時に有効なエイリアスIPアドレス"C.C.C.C"，スタンバイIPアドレス"D.D.D.D"，およびブートIPアドレス"A.A.A.A"を記述します。そのほかに有効なIPアドレスがある場合は記述します。
• htc.clienthandleraddrファイルに，現用系に対する応答IPアドレスにエイリアスIPアドレス"C.C.C.C"，ホストCに対する応答IPアドレスにエイリアスIPアドレス"C.C.C.C"を記述します。
• サーバプロセスにプロパティvbroker.se.<xxx>.hostでエイリアスIPアドレス"C.C.C.C"を，vbroker.se.<xxx>.scm.<yyy>.listener.portに"8000"を設定します。
  次のコマンドを実行します。
  vbj Server - vbroker.se.<xxx>.host.C.C.C.C \ -vbroker.xe.<xxx>.scm.<yyy>.listener.port 8000
  プロパティ名で，xxxはサーバエンジン，yyyはサーバコネクションマネージャを示します。

• 環境変数OSAGENT_PORTに"14000"を設定します。
• 環境変数OSAGENT_CLIENT_HANDLER_PORTに"16666"を設定します。

ホストBの設定

• localaddrファイルに，osagent起動時に有効なエイリアスIPアドレス"C.C.C.C"とブートIPアドレス"B.B.B.B"を記述します。そのほかに有効なIPアドレスがある場合は記述します。
• htc.clienthandleraddrファイルに，ホストCに対する応答IPアドレスにエイリアスIPアドレス"C.C.C.C"を記述します。
• 環境変数OSAGENT_PORTに"14000"を設定します。
• 環境変数OSAGENT_CLIENT_HANDLER_PORTに"16666"を設定します。

ホストCの設定

• agentaddrファイルに，エイリアスIPアドレス"C.C.C.C"を記述します。
• 環境変数OSAGENT_PORTに"14000"を設定します。

永続IPアドレスの場合の設定について説明します。

(a)　osagentの設定（永続IPアドレス）

IPアドレスの設定（HACMP）

HACMPを起動するホスト上でosagentを起動する場合，HACMP上ですべての系に次の定義ファイルを設定します。IPアドレスの設定は，osagentの起動タイミングによって異なります。設定例は，「(c)　ORB機能使用時の設定例（永続IPアドレス）」を参照してください。

• localaddrファイル
  HACMP上でosagentを使用する場合，すべての系にlocaladdrファイルを作成し，その系でosagentの起動時に有効なすべてのIPアドレスを指定してください。
  osagentがノード引き継ぎ対象ではなく，有効なIPアドレスをすべて設定できない場合は，自分自身をほかのホストで起動したosagentと認識し，通信量が増加してしまうことがあります。

• htc.clienthandleraddrファイル
  HACMP上でosagentが起動する場合，すべての系にhtc.clienthandleraddrファイルを作成し，すべてのホストに対して，永続IPアドレスを応答するように設定してください。


osagentへの設定（HACMP）

異なるネットワークドメインのosagent間の通信で，一方のosagentをノード引き継ぎの対象とする場合，ノード引き継ぎ対象のosagentと通信をするosagentの定義ファイル（agentaddrファイル）に，永続IPアドレスを設定します。

osagentに接続するプロセスへの設定（HACMP）

osagentとosagentに接続するプロセスを異なるネットワークドメインで起動し，osagentをノード引き継ぎの対象とする場合，次に示す定義ファイル，およびオプションのどれかに永続IPアドレスを設定してください。

• agentaddrファイル
• 環境変数OSAGENT_ADDR
• プロパティvbroker.agent.addr

(b)　サーバの設定（永続IPアドレス）

ネーミングサービスを含むCORBAアプリケーションをノード引き継ぎの対象とする場合，次の設定をします。

• プロパティvbroker.se.<xxx>.host
  永続IPアドレス，またはホスト名を設定します。

• プロパティvbroker.se.<xxx>.scm.<yyy>.listener.port
  任意のポート番号を設定します。
  使用するポート番号は，すべての系で同じポート番号が使用できるように管理する必要があります。


プロパティ名で，xxxはサーバエンジン，yyyはサーバコネクションマネージャを示します。

(c)　ORB機能使用時の設定例（永続IPアドレス）

永続IPアドレスの場合の，ORB機能の使用時の設定例について説明します。

システム構成の例

ORB機能使用時のシステム構成の例を次の図に示します。

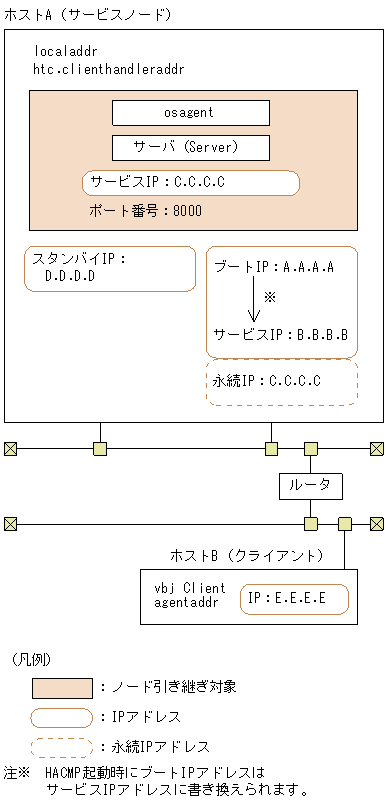

図6-7　永続IPアドレスの場合のシステム構成例

IPアドレスの設定例

上記の図で示すシステム構成例でのIPアドレスの設定例を次の図に示します。

HACMP起動前にosagentを起動させる場合

HACMP起動前にosagentを起動させる場合の設定例です。

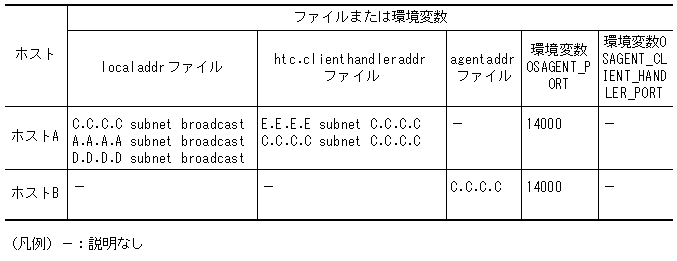

図6-8　永続IPアドレスの場合のIPアドレス設定例（HACMP起動前にosagentを起動させる場合）

HACMP起動後にosagentを起動させる場合

HACMP起動後にosagentを起動させる場合の設定例です。

図6-9　永続IPアドレスの場合のIPアドレス設定例（HACMP起動後にosagentを起動させる場合）

ホストAの設定

• localaddrファイルの設定
  1.　HACMP起動前にosagentを起動させる場合
  osagent起動時に有効な永続IPアドレス"C.C.C.C"，ブートIPアドレス"A.A.A.A"，およびスタンバイIPアドレス"D.D.D.D"を記述します。そのほかに有効なIPアドレスがある場合は記述します。
  2.　HACMP起動後にosagentを起動させる場合
  osagent起動時に有効な永続IPアドレス"C.C.C.C"，サービスIPアドレス"B.B.B.B"，およびスタンバイIPアドレス"D.D.D.D"を記述します。そのほかに有効なIPアドレスがある場合は記述します。

• htc.clienthandleraddrファイルに，現用系に対する応答IPアドレスに永続IPアドレス"C.C.C.C"，ホストBに対する応答IPアドレスに永続IPアドレス"C.C.C.C"を記述します。
• サーバプロセスにプロパティvbroker.se.<xxx>.hostで永続IPアドレス"C.C.C.C"を，プロパティvbroker.se.<xxx>.scm.<yyy>.listener.portに"8000"を設定します。
  次のコマンドを実行します。
  vbj Server - vbroker.se.<xxx>.host.C.C.C.C \ -vbroker.xe.<xxx>.scm.<yyy>.listener.port 8000
  プロパティ名で，xxxはサーバエンジン，yyyはサーバコネクションマネージャを示します。

• 環境変数OSAGENT_PORTに"14000"を設定します。

ホストBの設定

• agentaddrファイルに永続IPアドレス"C.C.C.C"を記述します。
• 環境変数OSAGENT_PORTに"14000"を設定します。
