［ビジネスプロセス定義登録］画面

［ビジネスプロセス定義登録］画面では，ビジネスプロセス定義（hbxファイル）を登録できます。CSCIWのBPMN連携機能使用時は，BPMNビジネスプロセス定義（bpmnファイル）も併せて登録できます。登録したBPMNビジネスプロセス定義は，［ビジネスプロセスモニタ］画面でBPMNプロセス図と案件のステータス情報を表示するときに使用されます。

［ビジネスプロセス定義登録］画面の初期状態の画面と，ビジネスプロセス定義登録後の画面を次に示します。なお，BPMN連携機能を使用しているかどうかで，初期状態の画面は異なります。

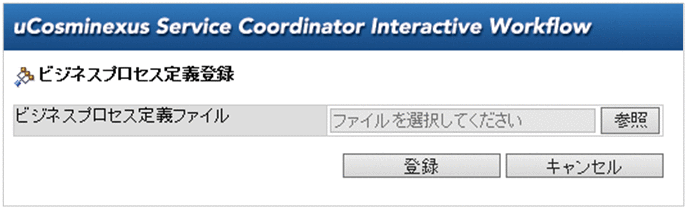

図9‒5　［ビジネスプロセス定義登録］画面（BPMN連携機能を使用していない場合）

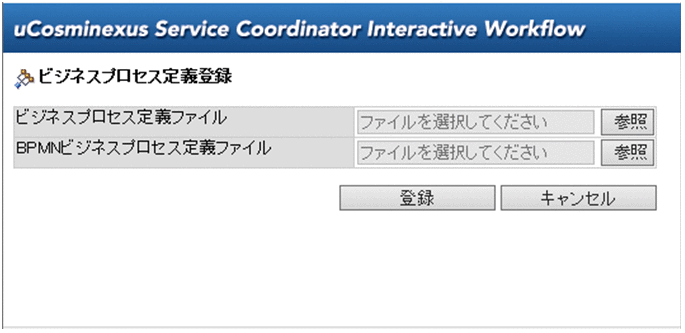

図9‒6　［ビジネスプロセス定義登録］画面（BPMN連携機能を使用している場合）

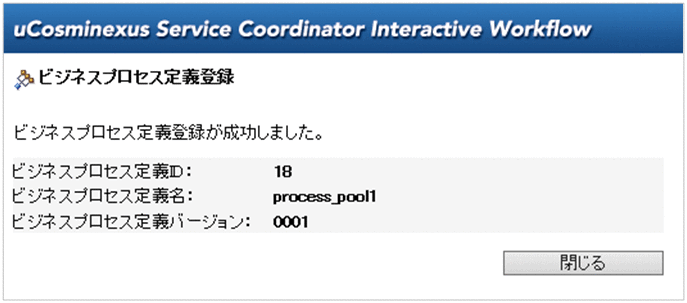

図9‒7　ビジネスプロセス定義登録後の画面

画面の各項目について次に説明します。

［ビジネスプロセス定義ファイル］

登録するビジネスプロセス定義ファイルを指定します。

［参照］ボタンで表示されるファイルを選択するダイアログボックスから，ファイル拡張子が「hbx」のビジネスプロセス定義ファイルを選択して指定してください。テキストボックスには，直接ファイル名を入力できません。

重要

• CSCIW-Definerでチェックし，エラーがないことを確認したビジネスプロセス定義ファイルを指定してください。

• CSCIWのBPMN連携機能使用時は，BPMNエディタ，またはciwtransbpmnコマンドを使用して変換したビジネスプロセス定義ファイルを指定してください。

• ［参照］ボタン

  ファイルを選択するダイアログボックスが表示されます。

［BPMNビジネスプロセス定義ファイル］

登録するBPMNビジネスプロセス定義ファイルを指定します。

CSCIWのBPMN連携機能使用時だけ表示されます。

［参照］ボタンで表示されるファイルを選択するダイアログボックスから，ファイル拡張子が「bpmn」のBPMNビジネスプロセス定義ファイルを選択して指定してください。テキストボックスには，直接ファイル名を入力できません。

重要

• BPMNエディタ，またはciwtransbpmnコマンドを使用して変換したBPMNビジネスプロセス定義ファイルを指定してください。

• ファイルサイズが4メガバイト（4,194,304バイト）を超えるBPMNビジネスプロセス定義ファイルは登録できません。

• ［参照］ボタン

  ファイルを選択するダイアログボックスが表示されます。

［登録］ボタン

ビジネスプロセス定義，およびBPMNビジネスプロセス定義が登録され，「活性」状態になります。

［キャンセル］ボタン

登録は実行されないで，［ビジネスプロセス定義登録］画面が閉じます。

［閉じる］ボタン

［ビジネスプロセス定義登録］画面が閉じます。

なお，［閉じる］ボタンは，ビジネスプロセス定義登録後に表示されます。

重要

ビジネスプロセス定義を登録した場合は，次に示すプログラムを再起動してビジネスプロセス定義の登録を反映してください。

• CSCIWManagementServer^※

• CSCIWを使用しているJavaアプリケーション

注※

登録を実行した案件運用操作が稼働しているアプリケーションサーバのCSCIWManagementServerは，再起動不要です。

メモ

ビジネスプロセス定義登録でエラーが発生した場合は，エラーメッセージが［ビジネスプロセス定義登録］画面に表示されます。エラーメッセージに従って対処してください。また，エラーが表示された画面で［戻る］ボタンをクリックした場合は，初期状態の［ビジネスプロセス定義登録］画面に戻ります。
