付録L.3　アプリケーション呼び出しサービスの性能調査

(1)　アプリケーション呼び出しサービスのトレースの見方

アプリケーション呼び出しサービスは，親スレッドと子スレッド（WorkManagerのスレッド）が動作します。アプリケーション呼び出しサービスが作業を処理した時（あるref識別子またはグループが実行間隔を満たした時）のトレースを次の図に示します。

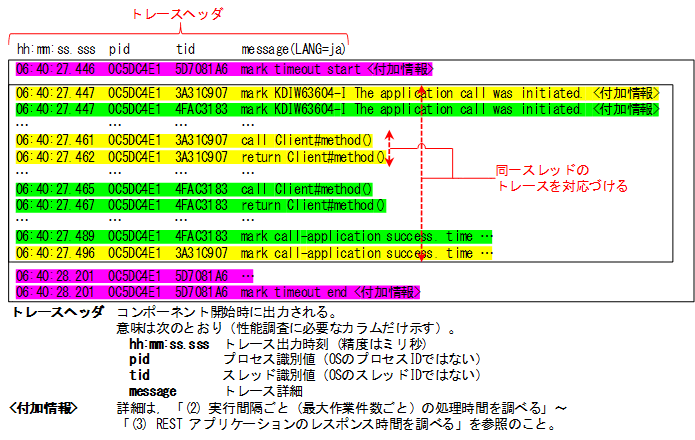

図L‒5　アプリケーション呼び出しサービスのトレース

図に示すとおり，親スレッドのトレースと子スレッドのトレースは包含関係にあります。図では親スレッドにピンク色を，子スレッドに黄色と緑色を付けています。

親スレッドのトレース

1つのアプリケーション呼び出しサービス（EAR）につき，親スレッドは同時に1つ動作します。あるref識別子またはグループが実行間隔を満たしていて親スレッドが処理を開始すると「mark timeout start」が出力されます。子スレッドによる処理の後，親スレッドが処理を終了すると「mark timeout end」が出力されます。

メモ

「mark timeout start」は実行間隔内で処理対象となる作業数が1件以上の時に出力され，0件の時は出力されません。「mark timeout end」は常に出力されます。

子スレッドのトレース

1つのアプリケーション呼び出しサービス（EAR）につき，子スレッドは同時にWorkManagerの最大スレッド数分動作します。複数スレッドのトレースが混ざって出力されるため，同一スレッドのトレースを対応づけるように注意してください。「pid」と「tid」が一致する行が同一スレッドです。

子スレッドが作業1件の処理を開始すると「mark KDIW63604-I The application call was initiated.」が出力され，終了すると「mark call-application success」が出力されます。

また，RESTアプリケーションへのリクエスト送信時に「call Client#method()」が出力され，レスポンス受信時に「return Client#method()」が出力されます。

メモ

RESTアプリケーションへのリクエスト送信時およびレスポンス受信時に出力するmessage（トレース詳細）の内容は，Cosminexus V11 推奨モードの場合は「Client#method()」，V9互換モードの場合は「Client#handle()」となります。

ページの先頭へ

(2)　実行間隔ごと（最大作業件数ごと）の処理時間を調べる

あるref識別子またはグループについて，実行間隔ごと（最大作業件数ごと）の処理時間を調べるには，親スレッドの処理開始「mark timeout start」と処理終了「mark timeout end」の時刻の差分を取ります。親スレッドのトレースの例を次の図に示します。

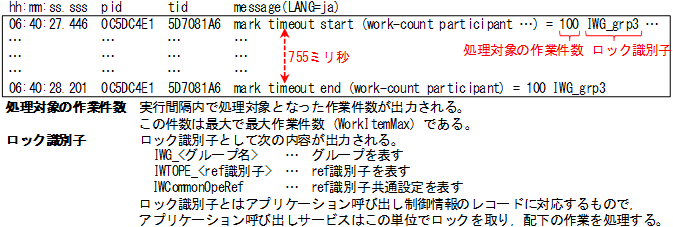

図L‒6　親スレッドのトレースの例

図では実行間隔ごと（最大作業件数ごと）の処理時間は755ミリ秒です。また，付加情報として，処理対象の作業件数や，ロック識別子（ref識別子またはグループの名称を含む）を出力しているため，最大作業件数（WorkItemMax）が適切か確認したり，ref識別子またはグループごとに集計したりできます。

メモ

実行間隔ごと（最大作業件数ごと）の処理時間が障害復旧間隔（RecoveryTime）を超えると2重呼び出しのおそれがあるため，超えないようにしてください。障害復旧間隔を超えた場合，アプリケーション呼び出しサービスのメッセージファイルに警告メッセージKDIW63614-Wが出力されます。

ページの先頭へ

(3)　RESTアプリケーションのレスポンス時間を調べる

RESTアプリケーションのレスポンス時間を調べる場合は，子スレッドの「call Client#method()」と「return Client#method()」の時刻の差分を取ります。同一スレッドのトレースの対応づけについては，「(1)　アプリケーション呼び出しサービスのトレースの見方」を参照してください。子スレッドのトレースの例を次の図に示します。

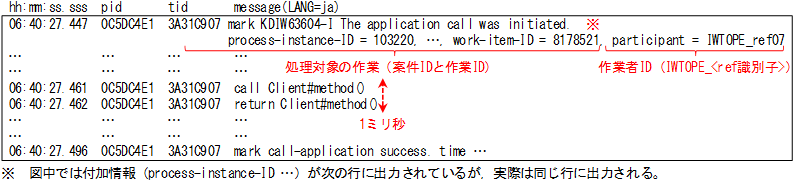

図L‒7　子スレッドのトレースの例

図ではRESTアプリケーションのレスポンス時間は1ミリ秒です。また，付加情報として，処理対象の作業（案件IDと作業ID）や作業者ID（IWTOPE_<ref識別子>）が出力されるため，特定の作業について調べたり，ref識別子ごとに集計したりできます。
