付録L.2　ライブラリ（API）の性能調査

(1)　ライブラリ（API）のトレースの見方

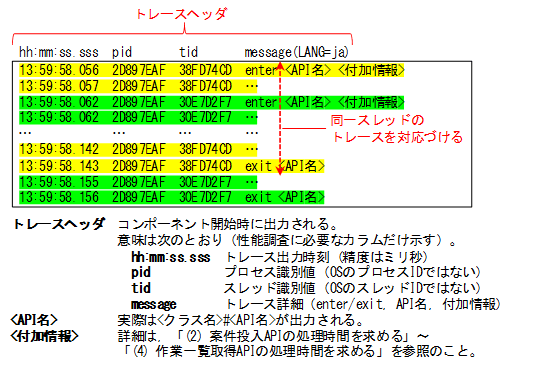

APIのトレースを次の図に示します。

図L‒1　APIのトレース

APIの処理時間を求めるには，処理開始を表す「enter」と，処理終了を表す「exit」の時刻の差分を取ります。複数スレッドのトレースが混ざって出力されるため，同一スレッドの「enter」と「exit」を対応づけるように注意してください。「pid」と「tid」が一致する行が同一のスレッドです。図では2つのスレッドにそれぞれ黄色と緑色を付けて色分けしています。

<API名>は，業務アプリケーションが実行するAPI名で，マニュアル「uCosminexus Service Coordinator Interactive Workflow AP開発ガイド」に記載しているAPI名のことです。

次のAPIのトレースの例を説明します。

• 案件投入API

• 作業完了API

• 作業一覧取得API

ページの先頭へ

(2)　案件投入APIの処理時間を求める

案件投入APIのトレースの例を次の図に示します。

図L‒2　案件投入APIのトレースの例

案件投入APIの名称は「CIWServer#createAndStartProcessInstance()」です。同一スレッドの「enter」と「exit」の対応づけについては，「(1)　ライブラリ（API）のトレースの見方」を参照してください。

図では案件投入APIの処理時間は87ミリ秒です。また，付加情報として，API引数（ビジネスプロセス定義名など）や案件ID（採番されたID）が出力されるため，ビジネスプロセス定義ごとに処理時間を集計したり，特定の案件の処理時間を調べたりできます。

ページの先頭へ

(3)　作業完了APIの処理時間を求める

作業完了APIのトレースの例を次の図に示します。

図L‒3　作業完了APIのトレースの例

作業完了APIの名称は「CIWWorkItem#performAndComplete()」または「CIWWorkItem#complete()」です。同一スレッドの「enter」と「exit」の対応づけについては，「(1)　ライブラリ（API）のトレースの見方」を参照してください。

図では作業完了APIの処理時間は23ミリ秒です。また，付加情報として，処理対象の作業（案件IDと作業ID）が出力されるため，特定の作業の処理時間を調べることができます。

ページの先頭へ

(4)　作業一覧取得APIの処理時間を求める

作業一覧取得APIのトレースの例を次の図に示します。

図L‒4　作業一覧取得APIのトレースの例

作業一覧取得APIの名称は「CIWServer#getWorkItemsList()」または「CIWProcessInstance#getWorkItemsList()」です。同一スレッドの「enter」と「exit」の対応づけについては，「(1)　ライブラリ（API）のトレースの見方」を参照してください。

図では作業一覧取得APIの処理時間は12ミリ秒です。また，付加情報として，API引数（最大取得数など）が出力されるため参考情報として利用できます。
