付録H.20　グループまたはref識別子の登録例

アプリケーション呼び出し制御情報のグループまたはref識別子を登録する例を示します。

グループを登録するにはciwmngapコマンドを使用します。また，グループとref識別子を関連づけるにはciwmngapgrpコマンドを使用します。コマンドの実行順序は任意です。
ref識別子を登録するにはciwmngapコマンドを使用します。

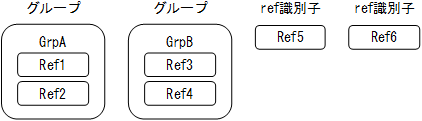

グループおよびref識別子の構成は次の図のとおりです。ref識別子共通設定は使用しない（属するref識別子がない）ものとします。

図H‒23　グループおよびref識別子の構成

〈この項の構成〉

(1)　グループまたはref識別子を登録する

ciwmngapコマンドの実行例（登録）

グループまたはref識別子を登録するには，アプリケーション呼び出し制御情報ファイルを作成し，ciwmngapコマンドを実行します。

アプリケーション呼び出し制御情報ファイルを作成します。このファイルには登録するグループまたはref識別子ごとに実行間隔などを指定します。
```
#UPDATEOPTION,TYPE,ID,EXECUTEINTERVAL,RETRYINTERVAL,RETRYCOUNT,WORKITEMMAX,RECOVERYTIME
U,grp,GrpA,120,300,0,10000,1500
U,grp,GrpB,120,300,0,10000,1500
U,ope,Ref5,30,60,1,200,1500
U,ope,Ref6,60,120,1,200,1500
#U,ope,(Common),300,300,0,10000,1500
```
1項目：登録する場合は「U」固定

2項目：グループの場合は「grp」固定

　　　RESTアプリケーション呼び出しのref識別子の場合は「ope」固定

3項目：グループ名またはref識別子を指定

4項目以降：実行間隔（EXECUTEINTERVAL）などを指定
ciwmngapコマンドを実行します。
```
ciwmngap -sid <システムID> -chg -apdf <1.で作成したファイルのパス>
```
ciwmngapコマンドの詳細については，マニュアル「uCosminexus Service Coordinator Interactive Workflow コマンド」の「ciwmngap（アプリケーション呼び出し制御情報の管理）」を参照してください。

ciwmngapgrpコマンドの実行例（関連づけ）

グループとref識別子を関連づけるには，アプリケーション呼び出しグループ定義ファイルを作成し，ciwmngapgrpコマンドを実行します。

アプリケーション呼び出しグループ定義ファイルを作成します。このファイルにはグループと関連づけるref識別子を指定します。
```
#UPDATEOPTION,TYPE,ID,GROUPNAME
U,ope,Ref1,GrpA
U,ope,Ref2,GrpA
U,ope,Ref3,GrpB
U,ope,Ref4,GrpB
```
1項目：関連づける場合は「U」固定

2項目：RESTアプリケーション呼び出しのref識別子の場合は「ope」固定

3項目：グループと関連づけるref識別子を指定

4項目：グループ名を指定
ciwmngapgrpコマンドを実行します。
```
ciwmngapgrp -sid <システムID> -chg -apgf <1.で作成したファイルのパス>
```
ciwmngapgrpコマンドの詳細については，マニュアル「uCosminexus Service Coordinator Interactive Workflow コマンド」の「ciwmngapgrp（アプリケーション呼び出しグループの管理）」を参照してください。

ciwmngapコマンドの実行例（削除）

グループまたはref識別子を削除するには，アプリケーション呼び出し制御情報ファイルを作成し，ciwmngapコマンドを実行します。

アプリケーション呼び出し制御情報ファイルを作成します。このファイルには削除するグループまたはref識別子を指定します。
```
#UPDATEOPTION,TYPE,ID
D,grp,GrpA
D,grp,GrpB
D,ope,Ref5
D,ope,Ref6
```
1項目：削除する場合は「D」固定

2項目：グループの場合は「grp」固定

　　　RESTアプリケーション呼び出しのref識別子の場合は「ope」固定

3項目：グループ名またはref識別子を指定

4項目以降：削除する場合は指定不要
ciwmngapコマンドを実行します。
```
ciwmngap -sid <システムID> -chg -apdf <1.で作成したファイルのパス>
```
ciwmngapコマンドの詳細については，マニュアル「uCosminexus Service Coordinator Interactive Workflow コマンド」の「ciwmngap（アプリケーション呼び出し制御情報の管理）」を参照してください。

ciwmngapgrpコマンドの実行例（関連づけを解除）

グループとref識別子の関連づけを解除するには，アプリケーション呼び出しグループ定義ファイルを作成し，ciwmngapgrpコマンドを実行します。

アプリケーション呼び出しグループ定義ファイルを作成します。このファイルにはグループとの関連づけを解除するref識別子を指定します。
```
#UPDATEOPTION,TYPE,ID
D,ope,Ref1
D,ope,Ref2
D,ope,Ref3
D,ope,Ref4
```
1項目：関連づけを解除する場合は「D」固定

2項目：RESTアプリケーション呼び出しのref識別子の場合は「ope」固定

3項目：関連づけを解除するref識別子を指定

4項目：関連づけを解除する場合は指定不要
ciwmngapgrpコマンドを実行します。
```
ciwmngapgrp -sid <システムID> -chg -apgf <1.で作成したファイルのパス>
```
ciwmngapgrpコマンドの詳細については，マニュアル「uCosminexus Service Coordinator Interactive Workflow コマンド」の「ciwmngapgrp（アプリケーション呼び出しグループの管理）」を参照してください。
