(1) HCSCサーバ稼働運用
HCSCサーバの場合，稼働運用ページは，［HCSCサーバ］タブおよび［サーバ間連携］タブで分けられます。
(a) ［HCSCサーバ］タブ
このタブでは，HCSCサーバ，標準受付，および連携受付の運用操作を実行します。［HCSCサーバ］タブを選択した画面および表示される項目を次に示します。

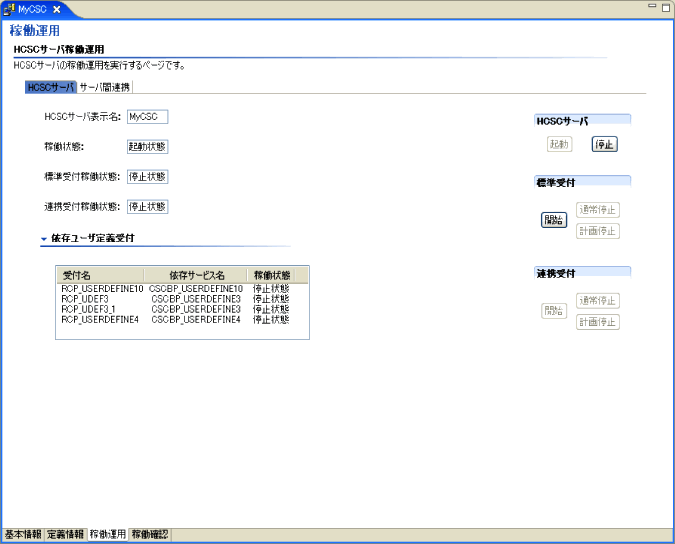

図8-8 稼働運用ページ（［HCSCサーバ］タブ）
![[図データ]](FIGURE/ZS080300.GIF)
- HCSCサーバ表示名
- この画面で操作するHCSCサーバの表示名が表示されます。
- 稼働状態
- HCSCサーバの稼働状態が表示されます。次のどれかが表示されます。
- HCSCサーバを起動または停止した場合以外でも，実行環境からの通知で状態が変更される場合があります。
- 標準受付稼働状態
- 標準受付の稼働状態が表示されます。次のどれかが表示されます。
- 停止状態
- 開始状態
- 停止中
- 開始中
- 停止失敗
- 開始失敗
- 取得失敗
- 標準受付を開始または停止した場合以外でも，実行環境からの通知で状態が変更される場合があります。
- 連携受付稼働状態
- 連携受付の稼働状態が表示されます。次のどれかが表示されます。
- 停止状態
- 開始状態
- 停止中
- 開始中
- 停止失敗
- 開始失敗
- 取得失敗
- 連携受付を開始または停止した場合以外でも，実行環境からの通知で状態が変更される場合があります。
- 依存ユーザ定義受付
- HCSCサーバに依存しているユーザ定義受付の稼働状態が一覧に表示されます。
- 受付名
- 依存しているユーザ定義受付の名称が表示されます。
- 依存サービス名
- ユーザ定義受付が依存しているサービス名が表示されます。
- 稼働状態
- 依存しているユーザ定義受付の稼働状態が表示されます。次のどれかが表示されます。
- 停止状態
- 開始状態
- 停止中
- 開始中
- 停止失敗
- 開始失敗
- 取得失敗
- HCSCサーバ
- ［起動］ボタン
- HCSCサーバを起動します。
- ［停止］ボタン
- HCSCサーバを停止します。
- 標準受付
- ［開始］ボタン
- 標準受付を開始します。
- ［通常停止］ボタン
- 標準受付を停止します。通常の運用で標準受付を停止する場合に利用します。
- ［計画停止］ボタン
- 標準受付を停止します。HCSCサーバをアンセットアップする場合に利用します。
- 連携受付
- ［開始］ボタン
- 連携受付を開始します。
- ［通常停止］ボタン
- 連携受付を停止します。通常の運用で連携受付を停止する場合に利用します。
- ［計画停止］ボタン
- 連携受付を停止します。HCSCサーバをアンセットアップする場合に利用します。
(b) ［サーバ間連携］タブ
このタブでは，各サーバ間の連携運用操作を実行します。［サーバ間連携］タブを選択した画面および表示される項目を次に示します。

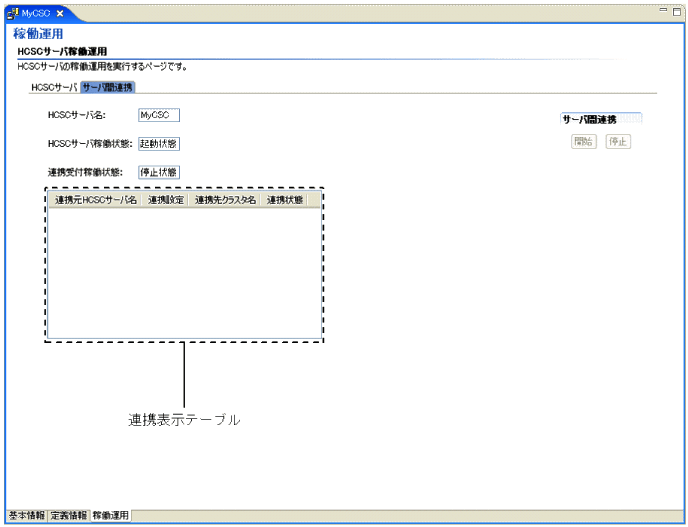

図8-9 稼働運用ページ（［サーバ間連携］タブ）
![[図データ]](FIGURE/ZS080400.GIF)
- HCSCサーバ名
- この画面で操作するHCSCサーバの名称が表示されます。
- HCSCサーバ稼働状態
- HCSCサーバの稼働状態が表示されます。次のどれかが表示されます。
- サーバ間連携を開始または停止した場合以外でも，実行環境からの通知で状態が変更される場合があります。
- 連携受付稼働状態
- 連携受付の稼働状態が表示されます。次のどれかが表示されます。
- 停止状態
- 開始状態
- 停止中
- 開始中
- 停止失敗
- 開始失敗
- 取得失敗
- サーバ間連携を開始または停止した場合以外でも，実行環境からの通知で状態が変更される場合があります。
- 連携表示テーブル
- 連携元HCSCサーバ名
- 連携元のHCSCサーバの名称が表示されます。
- 連携設定
- 連携の設定状態が表示されます。
- 右方向への矢印が表示されている場合，連携の設定待ちの状態（連携先からの連携がセットアップされていない状態）です。
- 双方向への矢印が表示されている場合，連携が設定済みの状態（連携先からの連携もセットアップされている状態）です。
- 連携先クラスタ名
- 連携先のクラスタの名称が表示されます。
- 連携状態
- 連携の状態が表示されます。次のどれかが表示されます。
- サーバ間連携
- ［開始］ボタン
- 連携表示テーブルで選択したHCSCサーバ間の連携を開始します。
- ［停止］ボタン
- 連携表示テーブルで選択したHCSCサーバ間の連携を停止します。
(2) サービスアダプタ稼働運用
サービスアダプタ稼働運用ページの画面および表示される項目を次に示します。

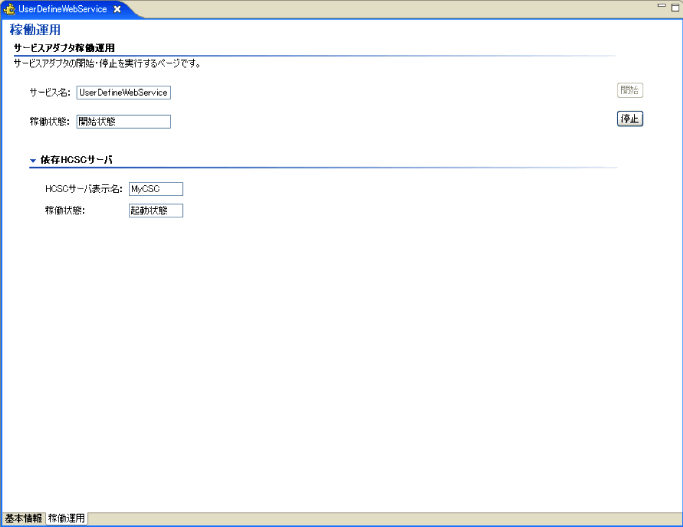

図8-10 サービスアダプタの稼働運用ページ
![[図データ]](FIGURE/ZS080500.GIF)
- サービス名
- この画面で操作するサービスアダプタのサービス名が表示されます。
- 稼働状態
- サービスアダプタの稼働状態が表示されます。次のどれかが表示されます。
- 停止状態
- 開始状態
- 停止中
- 開始中
- 停止失敗
- 開始失敗
- 取得失敗
- 配備前状態
- サービスアダプタを開始または停止した場合以外でも，実行環境からの通知で状態が変更される場合があります。
- 依存HCSCサーバ
- 依存しているHCSCサーバの情報が表示されます。
- HCSCサーバ表示名
- 依存しているHCSCサーバの表示名が表示されます。
- 稼働状態
- サービスアダプタが配備されているHCSCサーバの稼働状態が表示されます。次のどれかが表示されます。
- サービスアダプタを開始または停止した場合以外でも，実行環境からの通知で状態が変更される場合があります。
- ［開始］ボタン
- サービスアダプタを開始します。
- ［停止］ボタン
- サービスアダプタを停止します。
(3) ビジネスプロセス稼働運用
ビジネスプロセス稼働運用ページの画面および表示される項目を次に示します。

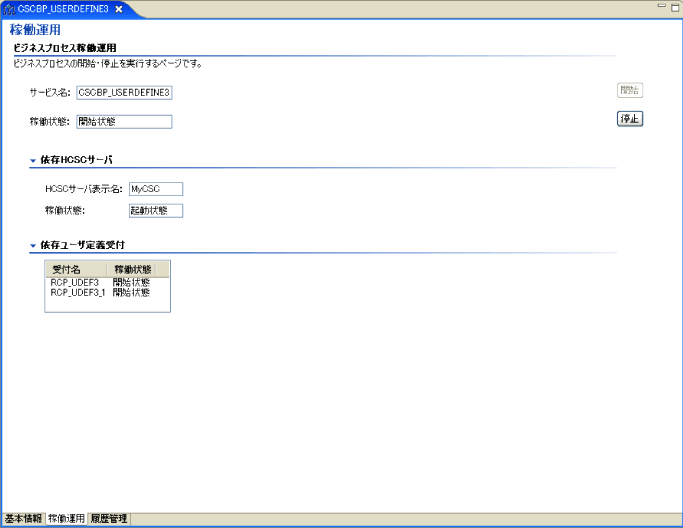

図8-11 ビジネスプロセスの稼働運用ページ
![[図データ]](FIGURE/ZS080600.GIF)
- サービス名
- この画面で操作するビジネスプロセスのサービス名が表示されます。
- 稼働状態
- ビジネスプロセスの稼働状態が表示されます。次のどれかが表示されます。
- 停止状態
- 開始状態
- 停止中
- 開始中
- 停止失敗
- 開始失敗
- 取得失敗
- 配備前状態
- ビジネスプロセスを開始または停止した場合以外でも，実行環境からの通知で状態が変更される場合があります。
- 依存HCSCサーバ
- 依存しているHCSCサーバの情報が表示されます。
- HCSCサーバ表示名
- 依存しているHCSCサーバの表示名が表示されます。
- 稼働状態
- ビジネスプロセスが配備されているHCSCサーバの稼働状態が表示されます。次のどれかが表示されます。
- ビジネスプロセスを開始または停止した場合以外でも，実行環境からの通知で状態が変更される場合があります。
- 依存ユーザ定義受付
- 依存しているユーザ定義受付の情報が表示されます。
- 受付名
- ユーザ定義受付の受付名が表示されます。定義されているユーザ定義受付の分だけ表示されます。
- 稼働状態
- ユーザ定義受付の稼働状態が表示されます。定義されているユーザ定義受付の分だけ表示されます。次のどれかが表示されます。
- 停止状態
- 開始状態
- 停止中
- 開始中
- 取得失敗
- 配備前状態
- ビジネスプロセスを開始または停止した場合以外でも，実行環境からの通知で状態が変更される場合があります。
- ［開始］ボタン
- ビジネスプロセスを開始します。
- ［停止］ボタン
- ビジネスプロセスを停止します。
(4) ユーザ定義受付稼働運用
ユーザ定義受付稼働運用ページの画面および表示される項目を次に示します。

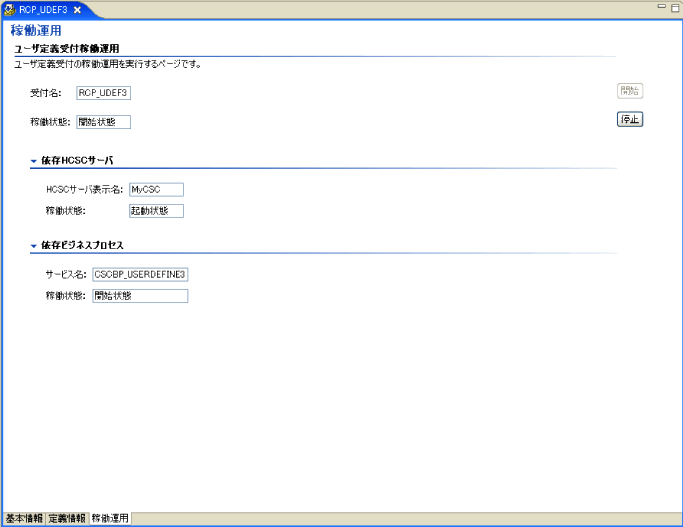

図8-12 ユーザ定義受付の稼働運用ページ
![[図データ]](FIGURE/ZS080650.GIF)
- 受付名
- この画面で操作するユーザ定義受付の受付名が表示されます。
- 稼働状態
- ユーザ定義受付の稼働状態が表示されます。次のどれかが表示されます。
- 停止状態
- 開始状態
- 停止中
- 開始中
- 停止失敗
- 開始失敗
- 取得失敗
- 配備前状態
- ユーザ定義受付を開始または停止した場合以外でも，実行環境からの通知で状態が変更される場合があります。
- 依存HCSCサーバ
- 依存しているHCSCサーバの情報が表示されます。
- HCSCサーバ表示名
- 依存しているHCSCサーバの表示名が表示されます。
- 稼働状態
- ユーザ定義受付が配備されているHCSCサーバの稼働状態が表示されます。次のどれかが表示されます。
- ユーザ定義受付を開始または停止した場合以外でも，実行環境からの通知で状態が変更される場合があります。
- 依存ビジネスプロセス
- 依存しているビジネスプロセスの情報が表示されます。
- サービス名
- 依存するビジネスプロセスのサービス名が表示されます。
- 稼働状態
- ビジネスプロセスの稼働状態が表示されます。次のどれかが表示されます。
- 停止状態
- 開始状態
- 停止中
- 開始中
- 停止失敗
- 開始失敗
- 取得失敗
- 配備前状態
- ユーザ定義受付を開始または停止した場合以外でも，実行環境からの通知で状態が変更される場合があります。
- ［開始］ボタン
- ユーザ定義受付を開始します。
- ［停止］ボタン
- ユーザ定義受付を停止します。
