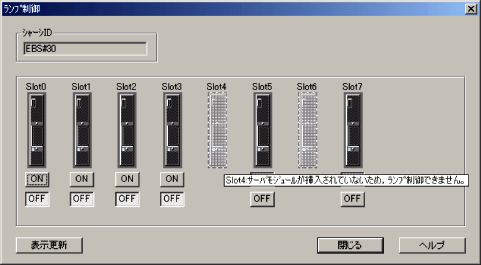

BS1000およびBS320の場合の［ランプ制御］ダイアログボックスを次に示します。

項目の内容を次の表に示します。

項目		内容
シャーシID		選択したサーバシャーシのIDが表示されます。
Slot0〜Slot7※1	−	ランプの状態を変更したいサーバモジュールのSlot番号の［ON］ボタン，または［OFF］ボタンをクリックします。 非活性になっているサーバモジュールにカーソルを移動させると，そのサーバモジュールを選択できない理由がツールチップに表示されます。ツールチップについては，「ツールチップに表示されるメッセージ」を参照してください。
	ON	サーバ指定状態※2にする場合にクリックします。
	OFF	サーバ指定状態※2を解除する場合にクリックします。
表示更新		最新の表示に更新する場合にクリックします。

（凡例）

−：該当しません。

注※1

表示されるSlotの数は，サーバシャーシのタイプによって異なります。

注※2

管理コンソールからランプの点灯状態を直接操作している状態を示します。

ツールチップに表示されるメッセージ

［ランプ制御］ダイアログボックスで，非活性になっているサーバモジュールにカーソルを移動させると，そのサーバモジュールを選択できない理由がツールチップに表示されます。

ツールチップに表示されるメッセージと対処方法を次の表に示します。

表1-6　ツールチップに表示されるメッセージと対処方法（［ランプ制御］ダイアログボックス）

優先順位※	メッセージ	対処
1	Slot%d:選択したホストではないため，ランプ制御できません。	［ホスト管理］ウィンドウで該当するサーバシャーシ，サーバまたはHVMを選択して［ランプ制御］ダイアログボックスを表示してください。
2	Slot%d:選択したホストはLPAR上で稼働しているホストのため，ランプ制御できません。	［ホスト管理］ウィンドウで該当するサーバシャーシ，またはHVMを選択して［ランプ制御］ダイアログボックスを表示してください。
3	Slot%d:サーバシャーシがランプ制御機能をサポートしていないため，ランプ制御できません。	保守員に連絡してください。
4	Slot%d:サーバモジュールが挿入されていないため，ランプ制御できません。	サーバモジュールを挿入してください。
5	Slot%d:BMCが初期化中またはBMCとの通信に失敗したため，ランプ制御できません。	しばらく待ってから［表示更新］ボタンをクリックするか［ランプ制御］ダイアログボックスを表示し直してください。
6	Slot%d:サーバモジュールがランプ制御機能をサポートしていないため，ランプ制御できません。	保守員に連絡してください。

注※

非活性の要因が複数ある場合，この欄で示す優先順位のいちばん高い項目が一つだけ表示されます。

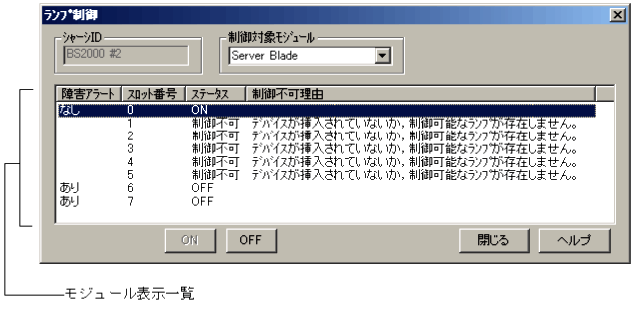

BS2000の場合の［ランプ制御］ダイアログボックスを次に示します。

項目の内容を次の表に示します。

項目		内容
シャーシID		選択したサーバシャーシのIDが表示されます。
制御対象モジュール		ランプ制御したいモジュールを選択します。
モジュール表示一覧	障害アラート	「障害アラート」欄は，接続先マネージャにBSM Plusをインストールしている場合に表示されます。 次のアラートが一つ以上あった場合は，「あり」が表示されます。 SVP（直接通知）のアラート（注意レベル以上）：すべてのモジュールが対象です。 エージェントサービスの通知アラート（注意レベル以上）：サーバモジュールが対象です。 SNMP Trapの通知アラート（注意レベル以上）：スイッチモジュールが対象です。 ただし，アラートがあってもユーザがアラートを確認している場合は，「なし」が表示されます。 また，ステータス欄に「制御不可」とあるモジュールに対しては，「障害アラート」欄は空白となります。
	スロット番号	スロット番号が表示されます。
	ステータス	ON	対象スロットがマネージャ制御状態の場合に表示されます。
		OFF	対象スロットがマネージャ制御状態ではない場合に表示されます。
		制御不可	ランプ制御できないスロットの場合に表示されます。
	制御不可理由	ステータスが制御不可の場合，理由が表示されます。
ON		サーバ指定状態※にする場合にクリックします。
OFF		サーバ指定状態※を解除する場合にクリックします。

注※

管理コンソールからランプの点灯状態を直接操作している状態を示します。

「制御不可理由」欄に表示されるメッセージ

ランプ制御できないモジュール，またはランプ制御をサポートしていないモジュールがある場合は，モジュール表示一覧の「ステータス」欄に「制御不可」と表示され，「制御不可理由」欄にメッセージが表示されます。

「制御不可理由」欄に表示されるメッセージとその対処方法を次の表に示します。

表1-7　「制御不可理由」欄に表示されるメッセージと対処方法

優先順位※	メッセージ	対処
1	選択したホストはLPAR上で稼働しているホストのため，ランプ制御できません。	［ホスト管理］ウィンドウで該当するサーバシャーシ，またはHVMを選択して［ランプ制御］ダイアログボックスを起動してください。
2	デバイスが挿入されていないか，制御可能なランプが存在しません。	デバイスが挿入されているか確認してください。挿入されていない場合は，挿入してください。挿入してもこのメッセージが表示される場合は，制御可能なランプが存在しないデバイスです。
3	デバイスが初期化中またはデバイスとの通信に失敗したため，ランプ制御できません。	デバイスが初期化処理中のため，しばらく待ってから［ランプ制御］ダイアログボックスを起動し直してください。この手順で解決しない場合は，保守員に連絡してください。

注※

ランプ制御できない要因が複数ある場合，この欄で示す優先順位のいちばん高い項目が一つだけ表示されます。
