1.3.1　一般的な構成例

PFM - Analysisを使用したシステムの一般的な構成例を次の図に示します。PFM - Analysis Manager，PFM - Analysis View，PFM - Analysis Adaptorを一つのマシンで動作させることも，それぞれ別のマシンで動作させることもできます。

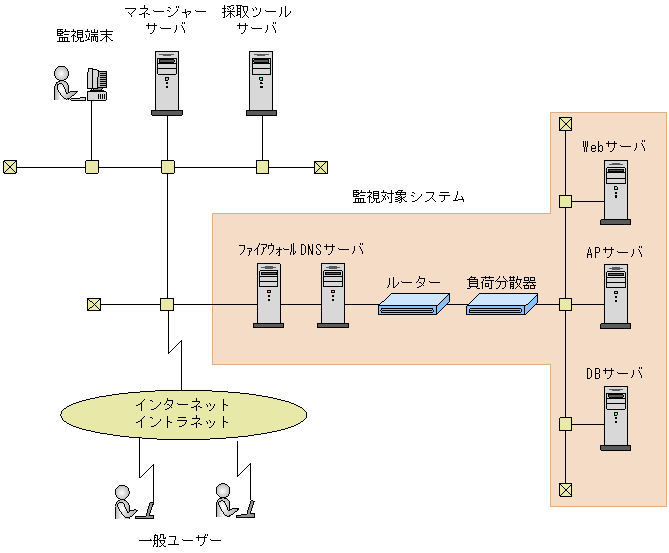

図1-2　システム構成例

[図データ]

各プログラムとの接続について
  • 1台のPFM - Analysis Managerには，複数のPFM - Analysis Adaptor，PFM - Analysis View，またはJP1/ESPを接続できます。
  • 1台のPFM - Analysis AdaptorまたはJP1/ESPが接続できるPFM - Analysis Managerは1台だけです。
  • 1台のPFM - Analysis Viewは，複数のPFM - Analysis Managerに接続できます。接続先は，PFM - Analysis ViewのGUI起動時に指定します。

GUIの起動について
  • 1台のPFM - Analysis Viewで，DefinerおよびBottleneck Analyzerを複数起動できます。
  • 1台のPFM - Analysis Managerに1台のDefinerだけ接続できます。
  • 1台のPFM - Analysis Managerに複数のBottleneck Analyzerが同時に接続できます。複数の監視端末から同時に接続できます。

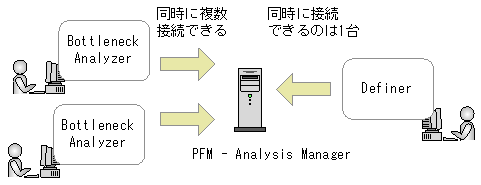

    図1-3　GUIの接続

    [図データ]
