JP1/Performance Management - Agent Option for Service Response

DHCP（PI_DHCP）

機能

DHCP（PI_DHCP）レコードには，DHCPサービスに関する応答時間の情報が格納されます。このレコードは複数インスタンスレコードです。

デフォルト値および変更できる値

項目デフォルト値変更可否

Collection Interval 360 ○

Collection Offset 0 ○

Log No ○

LOGIF 空白 ○

項目	デフォルト値	変更可否
Collection Interval	360	○
Collection Offset	0	○
Log	No	○
LOGIF	空白	○

ODBCキーフィールド

PI_DHCP_MSR_COND_ID

ライフタイム

なし

レコードサイズ

固定部：681バイト

可変部：220バイト

フィールド

View名
（Manager名）説明要約ルール形式デルタデータソース

Address Assignment Time
（ADDR_ASSIGN_TIME）アドレス提示時間（秒）。図9-1の（2）。 AVG double No Probe Daemon

Address Reservation Time
（ADDR_RESERV_TIME）アドレス確保時間（秒）。図9-1の（3）。 AVG double No Probe Daemon

Total Amount of Data
（TOTAL_DATA_SIZE） DHCPプローブと監視対象サーバがUDP上でやり取りした総データ量（バイト）。 AVG double No Probe Daemon

Total Response Time
（TOTAL_RESP_TIME）総応答時間（秒）。図9-1の（1）。 AVG double No Probe Daemon

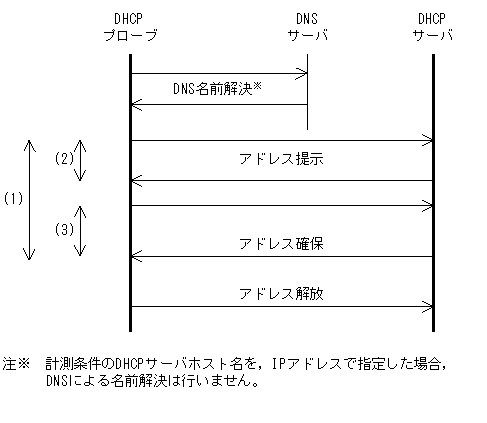

DHCPシーケンスを次の図に示します。

図9-1　DHCPシーケンス

View名（Manager名）	説明	要約ルール	形式	デルタ	データソース
Address Assignment Time （ADDR_ASSIGN_TIME）	アドレス提示時間（秒）。図9-1の（2）。	AVG	double	No	Probe Daemon
Address Reservation Time （ADDR_RESERV_TIME）	アドレス確保時間（秒）。図9-1の（3）。	AVG	double	No	Probe Daemon
Total Amount of Data （TOTAL_DATA_SIZE）	DHCPプローブと監視対象サーバがUDP上でやり取りした総データ量（バイト）。	AVG	double	No	Probe Daemon
Total Response Time （TOTAL_RESP_TIME）	総応答時間（秒）。図9-1の（1）。	AVG	double	No	Probe Daemon

DHCPの動作環境および注意事項

DHCPプローブは，計測対象のDHCPサーバを検索し，IPアドレスを動的に取得するまでの時間を計測します。

DHCPの動作環境および注意事項について，次に説明します。

IPアドレスの確保

DHCPプローブは，アドレス提示要求をブロードキャストし，DHCPサーバからアドレス提示を受けます。提示されたIPアドレスを受け入れる場合は，図9-1のアドレス確保を行います。受け入れない場合はアドレス確保を行いません。

なお，アドレス提示要求，アドレス確保要求，およびそれらの応答はブロードキャストで送信されます。

IPアドレスの解放

IPアドレス確保に成功した場合は，図9-1のアドレス解放を行います。提示されたIPアドレスを受け入れない場合や，確保に失敗した場合にはアドレス解放を行いません。このアドレス解放のための処理時間は，総応答時間には含まれません。

プローブのポート番号

監視対象のDHCPサーバ側で定義されているDHCPクライアントのポート番号を指定してください。また，プローブのポート番号が同一の計測項目は，複数定義しないでください。

準拠するRFC

RFC2131：Dynamic Host Configuration Protocol

RFC2132：DHCP Options and BOOTP Vendor Extensions

RFCに準拠していない機能や制限事項については，前述の注意事項を参照してください。
