プログラムのコンパイルまでの手順を次に示します。

1. データベース情報をCOBOL宣言文に展開する。
   メインフレーム上でXDMのユティリティを使用し，データベース情報であるスキーマ情報，サブスキーマ情報をCOBOL宣言文に展開します。このとき，COBOL宣言文（COPY文で展開される原文）は，XDM E2系ユティリティJXBSAIDを使用して作成します。

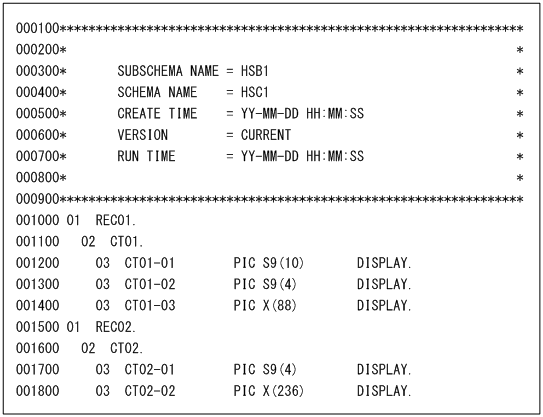

   （COBOL宣言文の展開例）





2. COBOL宣言文をPCに転送する。
   作成したCOBOL宣言文を，ファイル転送プログラムIFITを使用してPCに転送します。このとき，PCで受け取るファイル名は"サブスキーマ名スキーマ名.cbl"（上記の例では，HSB1HSC1.cbl）とする必要があります。

3. プログラムをコンパイルする。
   PCに転送されたCOBOL宣言文（COPY展開される原文）は，コンパイル時のSUBSCHEMA SECTION解析中にCOPY文と同様に展開されます。このため，COBOL宣言文の入ったファイルは，登録集原文が展開できるフォルダ下に置く必要があります。


手続き部に記述したFIND文，FETCH文などのデータベース操作文は，"CALL 'CBLXDMSD' USING 引数 ……"と内部的に展開されます。展開されたCALL文で呼び出されるプログラムでシミュレーションをする場合は，'CBLXDMSD'という名称の関数を作成し，コンパイル，リンクして実行可能ファイルを生成しておきます。この結果，手続き部のデータベース操作文は，'CBLXDMSD'で作成した関数を呼び出せます。

なお，'CBLXDMSD'という名称の関数を，コンパイル，リンクして実行可能ファイルを生成しないときは，コンパイラが提供する，構造型データベース（XDM/SD）操作シミュレーション機能の実行時ライブラリ用ダミールーチンCBLXDMSDが実行されます。

CALL文に展開されたデータベース操作文の引数によって，利用者はXDM/SDプログラムをテストできます。内部的に展開されるCALL文の引数の形式を次に示します。

形式

CALL 'CBLXDMSD' USING インタフェースエリア
   DML情報エリア 固有情報エリア (その他の引数) …

データベース操作文で内部的に展開されるCALL文を次に示します。

表25-1　データベース操作文で内部的に展開されるCALL文

CALL 'CBLXDMSD' USING インタフェースエリア
                      ,DML情報エリア
                      ,固有情報エリア

CALL 'CBLXDMSD' USING インタフェースエリア
                      ,DML情報エリア
                      ,固有情報エリア

CALL 'CBLXDMSD' USING インタフェースエリア
                      ,DML情報エリア
                      ,固有情報エリア
                      ,データ受け渡しエリア※2
                    〔,付加機能用情報エリア〕※3

CALL 'CBLXDMSD' USING インタフェースエリア
                      ,DML情報エリア
                      ,固有情報エリア
                      ,データ受け渡しエリア※5

CALL 'CBLXDMSD' USING インタフェースエリア
                      ,DML情報エリア
                      ,固有情報エリア
                      ,データ受け渡しエリア※2
                      ,データ受け渡しエリア※5

注※1　DATA AREA指定がありません。

注※2

FROM，INTOで指定したデータ名です。指定しない場合にはサブスキーマ節の先頭のレコードビュー名が使用されます。

注※3

FIND文，DATA AREA指定なしのFETCH文でUSINGを指定したときのデータ名です。〔　〕で囲まれた引数を指定しない場合，引数はBY REFERENCE指定でZERO（4バイトの0）を渡します。

注※4　DATA AREA指定があります。

注※5　DATA AREAで指定したデータ名です。

データベース操作文で内部的に展開されるCALL文の引数を「表25-2　データベース操作文で内部的に展開されるCALL文の引数」に示します。また，各項目の詳細を次の表に示します。

• 表25-3　インタフェースエリアの詳細
• 表25-4　DML情報エリアの詳細
• 表25-5　固有情報エリアの詳細


  表25-2　データベース操作文で内部的に展開されるCALL文の引数

  引数の項目	設定内容
  インタフェースエリア	01 SD-IFA. 02 FILLER PIC X(4). 02 SD-IFA-01 PIC X(5). ………… 実行結果を表す状態コード 02 SD-IFA-02 PIC X(1). ………… データベース条件の実行結果 02 SD-IFA-03 PIC X(30). ………… 検索したレコードビュー名 02 FILLER PIC X(30). 02 SD-IFA-04 PIC X(2). ………… 使用しない 02 SD-IFA-05 PIC X(2). ………… 使用しない 02 FILLER PIC X(26). 02 SD-IFA-06 PIC X(20). ………… 使用しない 02 FILLER PIC X(12). 02 SD-IFA-07 PIC S9(4) COMP. … カーソルグループ番号 02 SD-IFA-08 PIC X(4). ………… サブ状態コード 02 SD-IFA-09 PIC S9(4) COMP. … レコードビュー長 02 FILLER PIC X(20). 02 SD-IFA-10 PIC X(30). ………… データベース操作文種別 02 FILLER PIC X(66). 02 SD-IFA-11 PIC X(30). ………… サブスキーマ名 02 SD-IFA-12 PIC X(30). ………… スキーマ名 02 FILLER PIC X(196).
  DML情報エリア	01 SD-DML. 02 SD-DML-01 PIC S9(4) COMP. … DML情報エリア長 02 FILLER PIC X(2). 02 SD-DML-02 PIC X(2). ………… DML区分 02 SD-DML-03 PIC X(2). ………… 要求種別 02 SD-DML-04 PIC X(2). ………… 一括検索範囲指定 02 SD-DML-05 PIC X(2). ………… 位置指示子指定 02 SD-DML-06 PIC X(30). ………… ビュー名 02 FILLER PIC X(2). 02 SD-DML-07 PIC X(30). ………… インデクス名／ 親子集合ビュー名 02 FILLER PIC X(2). 02 SD-DML-08 PIC X(2). ………… 探索方向 02 SD-DML-09 PIC X(2). ………… 位置決め目的 02 SD-DML-10 PIC S9(9) COMP. … 探索方向の整数値 02 SD-DML-11 PIC X(30). ………… パス名 02 FILLER PIC X(14).
  固有情報エリア （手続き文の各指定情報）	01 SD-TYP. 02 SD-TYP-01 PIC X(2). ………… データ名指定情報 02 FILLER PIC X(6). 02 SD-TYP-02 PIC X(2). ………… 条件種別 02 FILLER PIC X(2). 02 SD-TYP-03 PIC X(2). ………… 左辺指定子 02 SD-TYP-04 PIC X(30). ………… 左辺指定子ビュー名 02 SD-TYP-05 PIC X(2). ………… 右辺指定子 02 SD-TYP-06 PIC X(30). ………… 右辺指定子ビュー名 02 SD-TYP-07 PIC X(2). ………… 検索条件の比較演算子 02 SD-TYP-08 PIC X(30). ………… 検索条件の構成要素 ビュー名 02 FILLER PIC X(32). 02 SD-TYP-09 PIC X(1). ………… RETAINING種別 02 FILLER PIC X(1). 02 SD-TYP-10 PIC S9(4) COMP. … 親子集合ビュー数 02 FILLER OCCURS 2000 DEPENDING ON SD-TYP-10. 03 SD-TYP-11 PIC X(30). ……… 親子集合ビュー名 03 FILLER PIC X(2).
  データ受け渡しエリアおよび付加機能用情報エリア	データ名

  表25-3　インタフェースエリアの詳細

  領域名	CALL文 実行前	シミュ レータ	CALL文 実行後	内容
  SD-IFA-01	−	設定	参照	実行結果を表す。 STATUS句で指定したデータ名の領域に転記される。
  SD-IFA-02	−	設定	参照	データベース条件の結果を表し，データベース条件の判定に使用する。 '1'：判定結果は真 '0'：判定結果は偽
  SD-IFA-03	−	設定	参照	検索したレコードビュー名を表す。 RECORD NAME句に指定したデータ名の領域に転記される。RECORD NAME句の指定がない場合は転記されない。
  SD-IFA-04	−	−	−	使用しない。
  SD-IFA-05	−	−	−	使用しない。
  SD-IFA-06	−	−	−	使用しない。
  SD-IFA-07	設定	参照	−	カーソルグループ番号を表す。 CURSOR NUMBER句に指定したデータ名の領域から転記される。 CURSOR NUMBER句の指定がない場合は0が転記される。
  SD-IFA-08	−	設定	参照	サブ状態コードを表す。 DETAIL CODE句で指定したデータ名の領域に転記される。DETAIL CODE句の指定がない場合は転記されない。
  SD-IFA-09	−	設定	参照	処理対象のレコードビュー長を表す。 RECORD LENGTH句で指定したデータ名の領域に転記される。 RECORD LENGTH句の指定がない場合は転記されない。
  SD-IFA-10	設定	参照	−	データベース操作文の種別を表す。 'CONNECT' = CONNECT文 'DISCONNECT' = DISCONNECT文 'ERASE' = ERASE文 'FETCH' = FETCH文 'FIND' = FIND文 'GET' = GET文 'MODIFY' = MODIFY文 'NULLIFY' = NULLIFY文 'RECONNECT' = RECONNECT文 'STORE' = STORE文 'TEST' = データベース条件文
  SD-IFA-11	設定	参照	−	サブスキーマを表す。 サブスキーマが転記される。
  SD-IFA-12	設定	参照	−	スキーマを表す。 スキーマが転記される。

  （凡例）

  −：該当しない




データ受け渡しエリアおよび付加情報エリアでは，各文中に指定されたデータ名が引数になります。指定できるデータ名を次に示します。

• FETCH文のDATA AREAまたはINTOに指定されたデータ名
• GET文のDATA AREAまたはINTOに指定されたデータ名
• MODIFY文のFROMに指定されたデータ名
• STORE文のFROMに指定されたデータ名
• FETCH文またはFIND文のUSINGに指定されたデータ名


  表25-4　DML情報エリアの詳細

  領域名	CALL文 実行前	シミュ レータ	CALL文 実行後	内容
  SD-DML-01	設定	−	−	DML情報エリア長を表す。 128の固定長が転記される。
  SD-DML-02	−	−	−	使用しない。
  SD-DML-03	設定	参照	−	要求種別を表す。 'P' = ERASE文でALL指定なし。 'R' = FETCH(1)文でWITHIN，INDEXEDの指定なし。 または，FIND文でCURRENT，WITHIN，INDEXEDの指定なし。 'RI'= FETCH(1)，FIND文でINDEXED指定あり。 'S' = FETCH(1)，FIND文でWITHIN指定あり。 'C' = FIND文でCURRENT指定あり。 'H' = FETCH(2)文でWITHIN，INDEXEDの指定なし。 'HI'= FETCH(2)文でINDEXED指定あり。 'M' = FETCH(2)文でWITHIN指定あり。 'N' = GET(2)文。
  SD-DML-04	設定	参照	−	一括検索範囲指定を表す。 'A' = FETCH文でADVANCING指定あり。
  SD-DML-05	設定	参照	−	位置指示子指定を表す。 'S' = NULLIFY文でレコードビュー名，OWNER，MEMBERの指定なし。 または，CURRENT指定ありのFIND文で，レコードビュー名，OWNER，MEMBERの指定なし。 'R' = NULLIFY文でレコードビュー名の指定あり。 または，FIND文でCURRENT　レコードビュー名の指定あり。 'O' = NULLIFY文でOWNER OF　親子集合ビュー名の指定あり。 または，FIND文でCURRENT OWNER OF　親子集合ビュー名の指定あり。 'M' = NULLIFY文でMEMBER OF　親子集合ビュー名の指定あり。 または，FIND文でCURRENT MEMBER OF　親子集合ビュー名の指定あり。
  SD-DML-06	設定	参照	−	次のレコードビュー名または親子集合ビュー名を表す。 CONNECT，DISCONNECT，ERASE，FETCH，GET，MODIFY，RECONNECT，STORE文で指定されたレコードビュー名 FIND文でCURRENT指定がない場合のレコードビュー名 FIND，NULLIFY文でCURRENTに指定されたレコードビュー名または親子集合ビュー名
  SD-DML-07	設定	参照	−	次のインデクス名または親子集合ビュー名を表す。 FETCH，FIND文でINDEXED指定がある場合のインデクス名 FETCH，FIND，GET文でWITHIN指定がある場合の親子集合ビュー名 CONNECT，DISCONNECT，RECONNECT文で指定された先頭の親子集合ビュー名
  SD-DML-08	設定	参照	−	探索方向を表す。 'F' = FETCH，FIND文でFIRST指定あり。 'L' = 〃 LAST指定あり。 'N' = 〃 NEXT指定あり。 'P' = 〃 PRIOR指定あり。 'A' = 〃 RELATIVE指定なし。 'R' = 〃 RELATIVE指定あり。 'D' = 〃 DYNAMIC指定あり。
  SD-DML-09	設定	参照	−	位置決め目的を表す。 'U' = FETCH，FIND文でUPDATE指定あり。
  SD-DML-10	設定	参照	−	探索方向の整数値を表す。 RELATIVE指定時，未指定時の一意名または整数の値。
  SD-DML-11	設定	参照	−	パス名を表す。 FETCH文に指定されたパス名。

  （凡例）

  −：該当しない




FETCH(1)文，FETCH(2)文，GET(2)文は，それぞれ次の文を指します。

• FETCH(1)文：DATA AREA指定なしのFETCH文
• FETCH(2)文：DATA AREA指定ありのFETCH文
• GET(2)文：DATA AREA指定ありのGET文


  表25-5　固有情報エリアの詳細

  領域名	CALL文 実行前	シミュ レータ	CALL文 実行後	内容
  SD-TYP-01	設定	参照	−	データ名指定を表す。 'U' = USING指定あり。
  SD-TYP-02	設定	参照	−	条件種別を表す。 'A' = データベース条件文のALSO指定 'NA'= 〃 NOT ALSO指定 'N' = 〃 NULL指定 'NN'= 〃 NOT NULL指定 'E' = 〃 EMPTY指定 'NE'= 〃 NOT EMPTY指定 'C' = 〃 CONTAINS指定 空白 = 上記以外
  SD-TYP-03	設定	参照	−	左辺指定子を表す。 'R' = データベース条件左辺にレコードビュー名を指定 'O' = 〃 OWNER OF　親子集合ビュー名を指定 'M' = 〃 MEMBER OF　親子集合ビュー名を指定 'S' = 〃 レコードビュー名，OWNER，MEMBERのどの指定もなし 'X' = 〃 親子集合ビュー名を指定 空白 =上記以外
  SD-TYP-04	設定	参照	−	データベース条件左辺のレコードビュー名または親子集合ビュー名を表す（SD-TYP-03が 'S'または空白のときは，この領域も空白となる）。
  SD-TYP-05	設定	参照	−	右辺指定子を表す。 'R' = データベース条件右辺にレコードビュー名を指定 'O' = 〃 OWNER OF　親子集合ビュー名を指定 'M' = 〃 MEMBER OF　親子集合ビュー名を指定 'S' = 〃 レコードビュー名，OWNER，MEMBERのどの指定もなし 'X' = 〃 親子集合ビュー名を指定 空白 =上記以外
  SD-TYP-06	設定	参照	−	データベース条件右辺のレコードビュー名または親子集合ビュー名を表す（SD-TYP-05が 'S'または空白のときは，この領域も空白となる）。
  SD-TYP-07	設定	参照	−	探索条件の最初に現れた比較演算子を表す。 '>' = GREATER THAN　または > 指定 '<' = LESS THAN　または < 指定 '=' = EQUAL　または = 指定 '>='= GREATER THAN OR EQUAL または >= 指定 '<='= LESS THAN OR EQUAL　または <= 指定 空白= 上記以外
  SD-TYP-08	設定	参照	−	探索条件の最初に現れた構成要素ビュー名またはKEYを表す （SD-TYP-07が空白のときは，この領域も空白となる）。
  SD-TYP-09	設定	参照	−	RETAINING種別を表す。 'A' = RETAINING指定ありのFETCH，FIND，STORE文で，RECORD，親子集合ビュー名の指定がない。 'R' = ERASE文でRETAINING指定あり。 または，RETAINING RECORD指定ありのFETCH，FIND，STORE文で，親子集合ビュー名の指定がない。 'S' = RETAINING　親子集合ビュー名指定ありのFETCH，FIND，STORE文で，RECORDの指定がない。 'B' = FETCH，FIND，STORE文に，RETAINING RECORD　親子集合ビュー名の指定がある。
  SD-TYP-10	設定	参照	−	RETAININGに指定された親子集合ビューの個数を表す。親子集合ビュー名の指定があれば，その個数が入る。
  SD-TYP-11	設定	参照	−	RETAININGに指定された親子集合ビュー名を表す（SD-TYP-10が0の場合，この領域はない）。

  （凡例）

  −：該当しない

  注

  SD-TYP-02〜06は，データベース条件文情報です。

  SD-TYP-07，08は，探索条件情報です。

  SD-TYP-09〜11は，RETAINING情報です。




COBOL原始プログラムのコンパイル時，次の部分はエラーチェックの対象となりません。

(a)　XDMシステム定義のスキーマ定義にだけ指定され，サブスキーマ節に展開されない部分

• 親子集合で親レコード，子レコードの対応関係があるもの
  例えば，親子集合型内を検索するFETCH文で，レコードビュー名で示すレコードは，親子集合ビュー名で示す親子集合の子レコードにしなければなりません。

• パスで指定したレコードの関係にあるもの
  例えば，パス順に複数のレコードを検索するFETCH文で，エントリレコード名で示すレコードは，パス名で示すパスのエントリレコードにしなければなりません。

• 副構成要素に関するもの
  例えば，条件を指定したFETCH文で，比較条件に指定した構成要素ビュー名で示す構成要素は，副構成要素以外にしなければなりません。


(b)　XDMシステム定義のサブスキーマ定義にだけ指定され，サブスキーマ節に展開されない部分

• アクセス目的に関するもの
  例えば，FOR UPDATE（更新）を指定したFETCH文で，レコードビュー名で示すレコードは，サブスキーマ定義でUPDATE指定をしなければなりません。
