13.4.1　データ記述項（WINDOW SECTION）

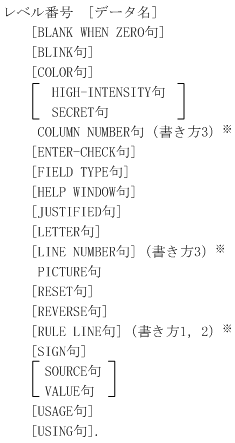

形式
書き方1
[図データ]
書き方2
[図データ]
書き方3
[図データ]
書き方4
[図データ]
書き方5
[図データ]
注※
各句のそれぞれの書き方を示す。
　
書き方6
[図データ]

機能
データ記述項は，データ項目と画面のフィールドの性質を指定する。

規則
  1. データ名の後に書く各句の順序は任意である。
  2. 書き方1と書き方2は集団項目を指定する。書き方2のレベル番号は02〜48でなければならない。
  3. 書き方3は基本項目を指定する。書き方3のレベル番号は02〜49でなければならない。
  4. 書き方4は77レベル記述項を指定する。
  5. 書き方5はPICTURE句のない基本項目を指定する。書き方5のレベル番号は02〜49でなければならない。PICTURE句のない基本項目およびPICTURE句のない基本項目だけから成る集団項目は，77レベル記述項と同じ扱いになる。
  6. 画面のフィールドは次の規則に従って2〜3段階の階層で記述する。
    ・1画面のフィールドの全部または一部を記述する最初の記述項は書き方1でなければならない。
    ・書き方1の記述項に続けて，書き方2，3の記述項を書ける。
    ・書き方2の記述項を書いたときは，それに続けて少なくとも一つの書き方3の記述項を書くこと。
    （注意）
    書き方2の記述項の下位項目に別の書き方2の記述項を書いてもよい。この場合は4段階以上の階層になる。ただし，2〜3段階の階層で記述するのが一般的な使い方である。

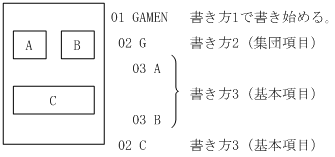

    （例）階層構造を用いた画面の定義

    [図データ]

    フィールドは3段階（A，B）または2段階（C）の階層で記述する。
  7. 書き方2の規則を次に示す。
    ・LINE NUMBER句とREPEAT LINE句を同時に指定してはならない。
    ・RULE LINE句を含む記述項には，REPEAT LINE句も指定すること。この場合のRULE LINE句はRULE LINE TABLE句だけ指定できる。
  8. 書き方3の各句は次に示す組み合わせで指定すること。なお，表にない句の組み合わせは任意である。

    表13-4　書き方3の句の組み合わせ

    句の組み合わせ COLOR HIGH-INTENSITY LETTER RESET REVERSE RULE LINE SECRET
    FREE FREE以外
    COLOR × × ○ ○ ○ ○ ○ ×
    HIGH-INTENSITY × × ○ ○ ○ ○ ○ ×
    LETTER FREE ○ ○ × × × ○ ○ ○
    FREE以外 ○ ○ × × × ○ ○ ○
    RESET ○ ○ × × × ○ ○ ○
    REVERSE ○ ○ ○ ○ ○ × ○ ○
    RULE LINE ○ ○ ○ ○ ○ ○ × ○
    SECRET × × ○ ○ ○ ○ ○ ×
    （凡例）
    　　　○：組み合わせ可能
    　　　×：組み合わせ不可能
  9. 書き方4および5の規則を次に示す。
    ・書き方4の記述項には，COLUMN NUMBER句とLINE NUMBER句およびその他の句を少なくとも一つは書くこと。
    ・書き方4，5の各句は「表13-5　書き方4および5の句の組み合わせ」に示す組み合わせで指定すること。
    ・書き方4，5は，画面に引くけい線やフィールドの属性を指定するものである。このため，データ項目には記憶域を割り当てない。したがって，書き方4，5のデータ名はDISPLAY（WINDOW）文またはERASE文だけで参照できる。
    ・書き方5の記述項の上位項目にREPEAT LINE句，REPEAT COLUMN句があってはならない。また，下位項目があってもならない。

    表13-5　書き方4および5の句の組み合わせ

    句の組み合わせ COLOR HIGH-INTENSITY LETTER FREE以外 REVERSE RULE LINE SECRET
    COLOR × × ○ ○ ○ ×
    HIGH-INTENSITY × × ○ ○ ○ ×
    LETTER FREE以外 ○ ○ × ○ ○ ○
    REVERSE ○ ○ ○ × ○ ○
    RULE LINE ○ ○ ○ ○ × ○
    SECRET × × ○ ○ ○ ×
    （凡例）
    　　　○：組み合わせ可能
    　　　×：組み合わせ不可能
  10. 書き方6は条件変数に対応する条件名を指定する。書き方6の記述項は，書き方5の直後および下位項目が書き方5だけの集団項目の直後には指定できない。書き方6の規則については，標準仕様編を参照のこと。
    【標準仕様との関連】
    COBOL2002　言語　標準仕様編　9.16.88 VALUE句
  11. 画面節のデータを画面の入出力文（ACCEPT文，DISPLAY文，USE文，REPLY文）で部分参照はできない。画面節のデータを画面の入出力文以外の文で部分参照はできる。
  12. 画面節のデータ記述項にはEXTERNAL句を書けない。
  13. 画面節のデータ記述項にADDRESSED句を書くことはできない。また，画面節のデータ記述項にアドレスデータ項目は指定できない。
  14. 画面節のデータ記述項にPROPERTY句，SAME AS句，TYPE句，TYPEDEF句およびUSAGE OBJECT REFERENCE句を指定してはならない。
  15. 一つのフィールドおよび文字に対し，異なる属性を指定したときの動作は，保証しない。
