3.2　プログラムの処理を調査する

UNIX環境などのプラットフォームで使用していたCOBOLソースファイルの処理を調査する場合，プログラムの保守書が整備されていないと，COBOLソースの調査に時間が掛かります。

COBOLソース解析を使用すると，プログラム名，作業場所節データ数などをソース解析情報として出力できます。また，プログラムの処理の概要を視覚的に理解できるように，プログラムの階層図を出力できます。

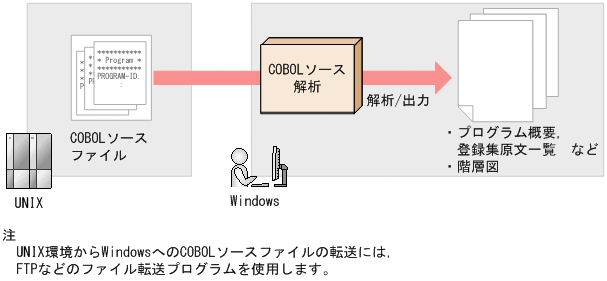

図3‒2　プログラムの処理の概要を調査する

作業の手順

1. COBOLソース解析を起動し，［解析対象プロジェクト］画面を表示します。

2. 新規で解析対象プロジェクトを作成する場合は，次のどれかを実行します。

   • ［ファイル］−［新規作成］メニューを選択。

   • 画面領域を右クリックし，ポップアップメニューから［新規作成］を選択。

3. 次のどれかを実行します。

   • プロジェクト名をダブルクリック。またはプロジェクト名を選択し［Enter］キーを押す。

   • プロジェクト名を選択し，［ファイル］−［解析の実行］メニューを選択。

   • プロジェクト名を右クリックし，ポップアップメニューから［解析の実行］を選択。

   ［COBOLソース解析−ステップ1/3］画面が表示されます。

4. ［COBOLソース解析−ステップ1/3］画面にCOBOLソースファイルを登録します。

5. ［COBOLソース解析−ステップ1/3］画面で［解析オプション設定］画面を開いて，［登録集原文指定］タブに登録集原文が格納されているフォルダを指定します。

6. ［COBOLソース解析−ステップ1/3］画面で［生成オプション設定］画面を開いて，出力先フォルダを指定します。

7. COBOLソース解析を実行します。

8. ［解析対象プロジェクト］画面のプロジェクト名を選択し，［解析結果］−［ドキュメント］−［HTML］メニューを選択します。

   HTMLファイル形式の解析情報が表示されます。

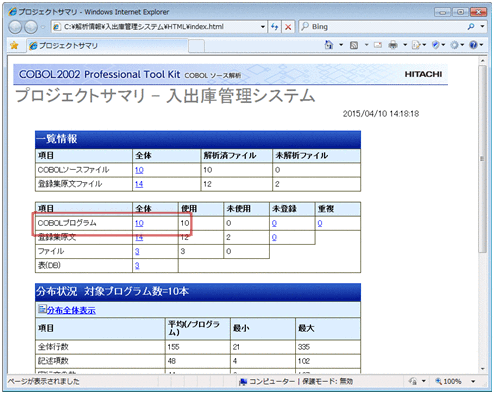

   ［COBOLプログラム］行の［全体］列の件数をクリックすると，［プログラム一覧］画面が表示されます。

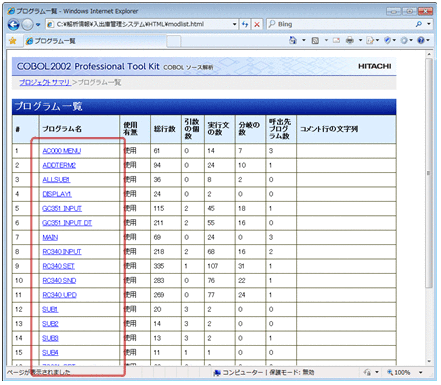

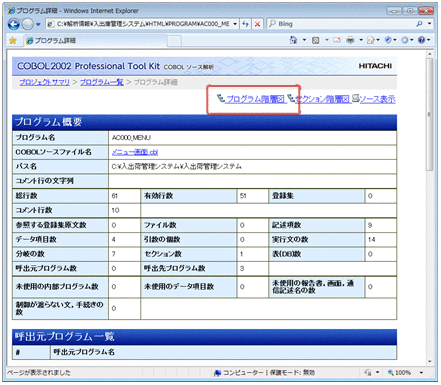

   ［プログラム一覧］画面で，任意のプログラム名をクリックすると，［プログラム詳細］画面が表示されます。［プログラム詳細］画面では，プログラム名，コメント行の文字列，作業場所節データ数などが表示されるので，プログラムの処理の概要を調査できます。

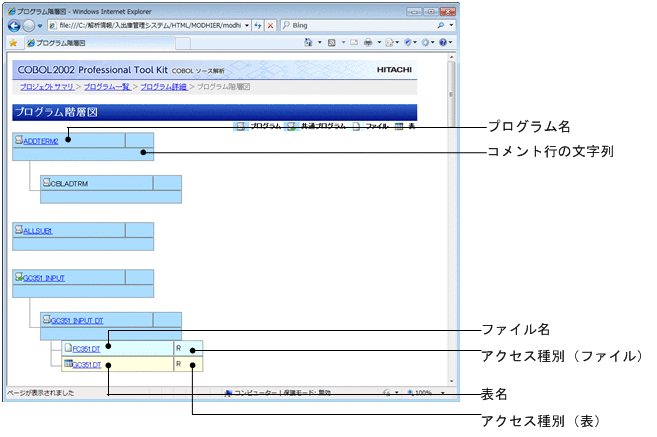

   ［プログラム詳細］画面でプログラム階層図へのリンクをクリックすると，［プログラム階層図］画面が表示されて，視覚的にプログラムの構造を調査できます。
