14.1　案件の送付経路の参照

Workflowで運用されている業務の特定の案件について，どのような経路で処理され，現在案件がどこにあるのかを調べることができます。このため，作業の進ちょくを確認したり，案件の問い合わせ先を調べたりできます。

案件の送付経路を参照するには

［運用モニタ］ウィンドウのツリービュー又はリストビューで案件を選択し，［表示］−［ビジネスプロセス定義表示］を選択します。［ビジネスプロセス定義表示］ウィンドウが開き，案件の送付経路が表示されます。送付経路が表示されたウィンドウを図14-1に示します。

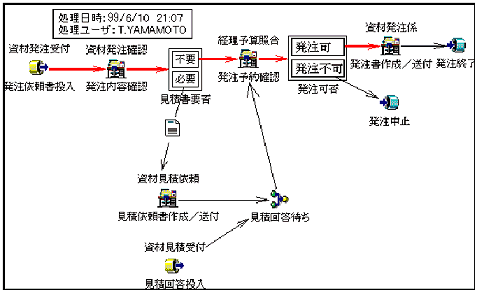

図14-1　送付経路が表示されたウィンドウ

[図データ]

案件の送付経路は太線で表示されます。案件の現在位置には，レポートアイコン([図データ])が表示されます。

図14-1では，ノード「経理予算照合」までの作業が終わり，現在ノード「発注書作成／送付」に案件が送付されています。

案件の処理されたノードをクリックすると，そのノードでの処理日時及び処理ユーザ名を参照できます。

図14-1では，ノード「発注内容確認」について確認しています。「発注内容確認」では，6月10日に山本さんが案件を送付していることが分かります。

ノード以外の場所をクリックすると，案件の次の情報を確認できます。
