13.3　ビジネスプロセス内の作業量を参照します

田中さんは，「発注処理」の各ノードにどれくらいの負荷がかかっているかを調べます。

操　作

  1. ［運用モニタ］ウィンドウのリストビューから，「発注処理」のアイコンを選択し，［表示］−［ビジネスプロセス定義表示］を選択します。
    ［ビジネスプロセス定義表示］ウィンドウが開きます。［ビジネスプロセス定義表示］ウィンドウには，「発注処理」のフロー図が表示されます。

  2. ［ビジネスプロセス定義表示］ウィンドウから［表示］−［案件数］を選択します。
    各ノードに滞留している案件の数がフロー図に表示されます。
    案件数が表示されたウィンドウを図13-4に示します。

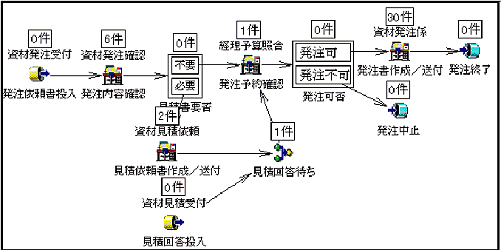

    図13-4　案件数が表示されたウィンドウ

    [図データ]

図13-4を見ると，「発注処理」の中でも特にノード「発注書作成／送付」の案件数が多いことが分かります。

田中さんは，このノードで作業するロール「資材発注係」の状況を調べることにしました。
