5.1.1　分割ノード

分割ノードとは，一まとめになっている複数のケースを分割して，それぞれ異なる送付先に振り分けるノードです。

ここでは，「作業机1」から「分割1」に送付されてきた「見積書」と「発注書」を次のように振り分けます。

• 「作業机2」に「見積書」を送付する

• 「作業机3」に「発注書」を送付する

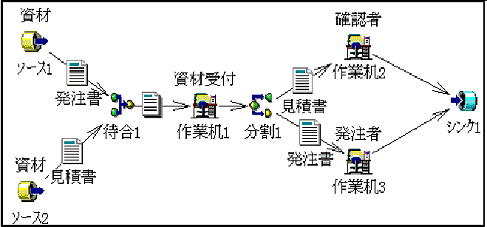

分割ノードを使ったフロー例を図5-1に示します。

図5-1　分割ノードを使ったフロー例

操　作

1. 分割ノードのアイコンをダブルクリックします。
   ［分割］ダイアログが開きます。ケースリストには，この分割ノードに送付される可能性のあるケースの一覧が表示されます。


2. 「ケースリスト」リストボックスからケースを選択します。
   「ケースリスト」リストボックスから「見積書」を選択します。ケースが分割先の数よりも多い場合は，一度に複数個のケースを選択して，各送付先に複数のケースを送付できます。


3. 選択したケースを振り分けたいノードを，「接続先ノード」リストボックスから選択します。
   見積書を「作業机2」に振り分けるため，「接続先ノード」リストボックスから「作業机2」を選択します。

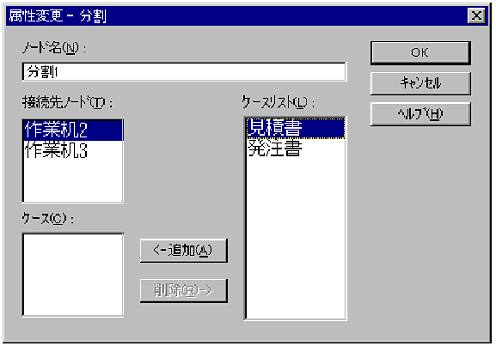

   ケースとノードを選択した状態の［分割］ダイアログを図5-2に示します。


   図5-2　［分割］ダイアログ



4. ［＜−追加］をクリックします。
   選択されたケースが，選択されたノードに振り分けられ，「ケース」リストボックスに移動します。
   分割先を変更する場合は，「ケース」リストボックスで分割先を変更したいケースを選択し，［削除−＞］をクリックします。「ケース」リストボックスで選択されたケースが「ケースリスト」リストボックスに移動するので，再度ケースの分割先を設定してください。
   同様に，2.〜4.を繰り返し，接続先ノード（作業机3）にケース（発注書）を振り分けます。


5. ［OK］をクリックします。
   ［ビジネスプロセス定義］ウィンドウに戻ります。
