6.1　レコード定義を基にOpenTP1クライアントアプリケーションを作成する

SEWB+/REPOSITORYでは，APPGALLERY Enterprise(バージョン03-01以降)と連携して，C/SシステムのOpenTP1クライアントアプリケーションの作成を支援する機能を提供しています。この機能では， APPGALLERY Enterpriseから，SEWB+/REPOSITORYで管理しているレコード定義(最上位結合項目)の定義情報が利用されます。

ここでは，連携の概要と， SEWB+/REPOSITORY側でどのような準備をすればよいかについて説明します。利用方法や，OpenTP1のサーバアプリケーションとクライアントアプリケーションの関係については，マニュアル「APPGALLERY　プログラマーズガイド」を参照してください。

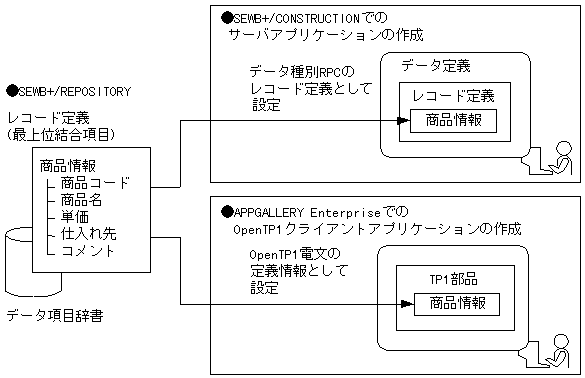

利用の概要を，図6-1に示します。

図6-1　レコード定義の利用の概要

注　APPGALLERY Enterpriseでこの機能を利用するには，TP1/Client Objcts 02-00以降，及びTP1/Client/P 03-04以降がインストールされていて，更に TP1/Client Objcts(TP1部品)がAPPGALLERYにインポートされている必要があります。

辞書登録

辞書の作成者がレコード定義を用意します。OpenTP1を利用したC/Sシステムで，通信に使用するレコード構造(レコード定義)を辞書に登録します。このレコード定義は，APPGALLERY Enterpriseでクライアントアプリケーションを作成するとき，及びSEWB+/CONSTRUCTIONでサーバアプリケーションを作成するときに共通に利用することを目的とします。

OpenTP1クライアントアプリケーションの作成

APPGALLERY Enterpriseでクライアントアプリケーションを作成します。TP1部品に設定する電文の定義情報に，辞書のレコード定義を利用します。

OpenTP1サーバアプリケーションの作成

SEWB+/CONSTRUCTIONでサーバアプリケーションを作成します。データ種別「RPC」のデータ定義に辞書のレコード定義を利用します。

このように，サーバ側とクライアント側のアプリケーションの両方で，共通のレコード定義を利用するため，通信するデータの整合性を保てます。
