5.1.3　フィールドの生成規則

辞書のレコード定義を構成するデータ項目の定義情報から，レポートの設計に必要なフィールド定義情報が生成されます。SEWB+/EUR Professional Editionを利用したレポート出力アプリケーション用のレコード定義を登録する際には，ここで説明するフィールドの生成規則を考慮することをお勧めします。

＜この項の構成＞

(1)　フィールドの生成

(2)　フィールド定義情報の生成規則

(3)　フィールドの反復生成

(1)　フィールドの生成

レコード定義(最上位結合項目)の結合関係で構成項目に相当するデータ項目から，フィールドが生成されます。結合項目からは，フィールドは生成されません。構成項目に結合項目が定義されている場合には，更にその結合項目の構成項目が生成対象となります。フィールドが生成される順番は，構成項目が定義された順番に対応します。

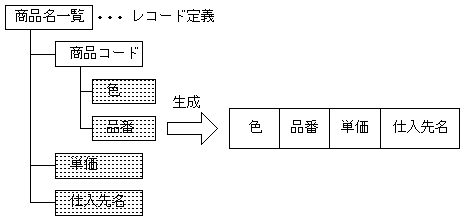

(例)　レコード定義「商品名一覧」からは，次のようにフィールドが生成されます。

(2)　フィールド定義情報の生成規則

フィールド定義情報として，フィールド名称，データ種別，及びサンプルデータが生成されます。この生成規則を，表5-1に示します。

また，言語区分「帳票定義」に定義したタイプからデータ種別及びサンプルデータが生成される規則を，表5-2に示します。

表5-1　フィールド定義情報の生成規則

フィールド定義情報	データ項目の定義
フィールド名称	言語区分「帳票定義」の言語別の名前から生成される。言語別の名前が定義されていない場合には，データ項目名から生成される。
データ種別	言語区分「帳票定義」のタイプから変換される（表5-2を参照）
サンプルデータ	変換されたデータ種別に対応するサンプルデータが生成される（表5-2を参照）

表5-2　データ種別とサンプルデータの生成規則

データ項目の定義項目		生成される情報	備考
分類区分	タイプ	データ種別記号※1：サンプルデータ
英数字文字列 データ	文字データ	C：A〜Zをけた数分繰り返し
	画像データ	M：sample.bmp	※2
	フリー定義	ユーザ指定：ユーザが指定したデータ	※3
日本語文字列 データ	文字データ	C：あ〜んまでけた数分繰り返し
	画像データ	M：サンプル.bmp	※2
	フリー定義	ユーザ指定：ユーザが指定したデータ	※3
整数データ	数値データ	I：1〜0をけた数分繰り返し
	集計対象外数値データ	B：1〜0をけた数分繰り返し
	特殊編集レベルデータ	SP：1	※2
	フリー定義	ユーザ指定：ユーザが指定したデータ	※3
正整数データ	数値データ	I：1〜0をけた数分繰り返し
	集計対象外数値データ	B：1〜0をけた数分繰り返し
	特殊編集レベルデータ	SP：1	※2
	フリー定義	ユーザ指定：ユーザが指定したデータ	※3
実数データ	数値データ	I：1〜0をけた数分繰り返し	※4
	集計対象外数値データ	B：1〜0をけた数分繰り返し	※4
	フリー定義	ユーザ指定：ユーザが指定したデータ	※3
日付データ	年次データ	CY：1996	※2 ※5
	月次データ	MO：199603	※2 ※6
	日次データ	DA：19960331	※2 ※7
	日付・時刻データ	HS：1996/03/31 12:42:07	※2 ※8
	文字データ	C：19960331	※2
	フリー定義	ユーザ指定ユーザが指定したデータ	※3
時刻データ	文字データ	C：12：42：07	※2
	フリー定義	ユーザ指定：ユーザが指定したデータ	※3
分類なし	文字データ	C：A〜Zをけた数分繰り返し
	数値データ	I：1〜0をけた数分繰り返し	※4
	集計対象外数値データ	B：1〜0をけた数分繰り返し	※4
	年次データ	CY：1996	※2 ※5
	月次データ	MO：199603	※2 ※6
	日次データ	DA：19960331	※2 ※7
	日付・時刻データ	HS：1996/03/31 12:42:07	※2 ※8
	画像データ	M：sample.bmp	※2
	特殊編集レベルデータ	SP：1	※2
	フリー定義	ユーザ指定：ユーザが指定したデータ	※3

注※1　データ種別記号とデータ種別の対応は，表5-3を参照してください。

注※2　データ項目に定義されたけた数に関係なく，固定のサンプルデータが生成されます。

注※3　タイプに「フリー定義」を指定した場合は，表5-3に示したデータ種別記号をフリー定義に指定します。例えば，文字列データにしたい場合は「C」を指定すると，フィールド定期情報の生成時に文字列として生成されます。

注※4　小数部のけた数が1以上の場合，'.'を付けた形式のサンプルデータが生成されます。

注※5　年次データの場合，けた数は4を指定します。

注※6　月次データの場合，けた数は6を指定します。

注※7　日次データの場合，けた数は8を指定します。

注※8　時刻・日付データの場合，けた数は4〜19を指定します。

表5-3　データ種別記号とデータ種別

データ種別記号	データ種別	データの例
C	文字列	ABCD，あいう，12:42:07，19960331
I	数値	1234
B	集計対象外数値	1234
DA	日付（日次）	19960331
MO	日付（月次）	199603
CY	日付（年次）	1996
HS	日付（日付・時刻）	1996/03/31 12:42:07
M	画像	sample.bmp，サンプル.bmp
SP	特殊編集レベル	1

(3)　フィールドの反復生成

フィールドの生成対象に当たるデータ項目の反復回数に2以上を定義している場合には，反復回数分，フィールドが繰り返して生成されます。

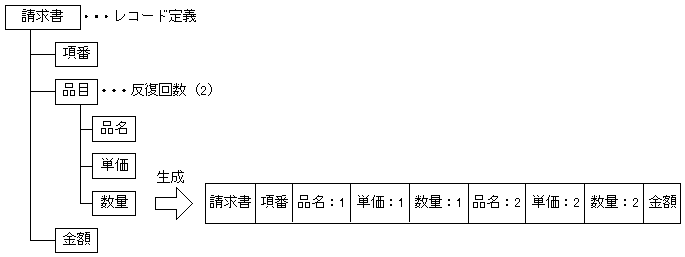

(例) 　データ項目「品目」の反復回数に「2」が定義されている場合，次のようにフィールドが生成されます。

• フィールド名称の生成規則
  フィールド名称には，「データ項目名:n」が生成されます(nは反復回数を示します)。なお，データ項目の反復が入れ子になっている場合(例えば，上記の例で考えてみると，品名にも反復回数に「2」が定義されている場合)のフィールド名称には，「データ項目名:n1:n2」が生成されます(n1は1次元目の反復回数，n2は2次元目の反復回数を示します)。
  また，反復回数の情報を付加するとフィールド名称が重複する場合には，一意の名称にするために，データ項目名に「m｜」が付加されます(mは同一名称の出現回数を示します)。
