1.3.1 【AWS】必要な環境
HAモニタを動作させるために必要なAWS環境について説明します。
構成例では，各系にENIを複数個配置していますが，各系にENIを1個ずつ配置して，監視パス，業務LAN，レプリケーションパスを集約する構成にもできます。
遮断対象となるENIを少なくすることによって系切り替え時間を短縮できます。そのため，特に，ネットワーク遮断による系切り替えを使用する場合は，複数の業務LANの集約や，業務LAN，レプリケーションパス，およびEFSへのアクセス用パスの兼用を検討してください。ネットワーク遮断による系切り替えについては，「(2) ネットワーク遮断による系切り替え」を参照してください。
なお，レプリケーション構成の場合，監視パスとディスクレプリケーションパスは，分けることを推奨します。理由は，次のとおりです。
-
HAモニタとレプリケーションソフトが相互に影響を及ぼさないようにするため。
-
運用を失敗した場合に，監視パスおよびディスクレプリケーションパスが同時に切断されないようにするため。
インスタンス，ENI，EBS，およびEFSの詳細については，AWSのドキュメントを参照してください。
- 〈この項の構成〉
(1) 1:1系切り替え構成

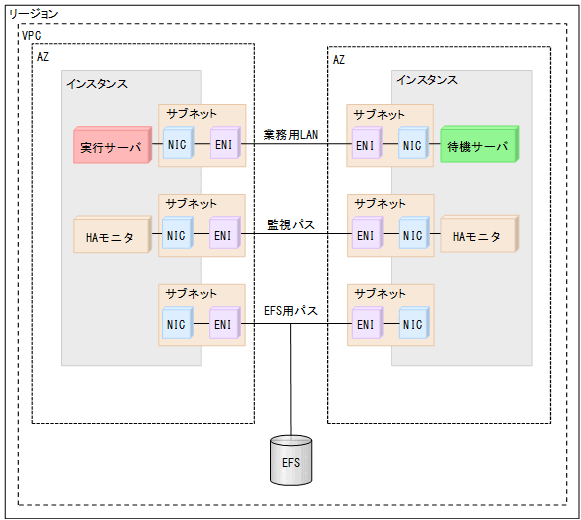

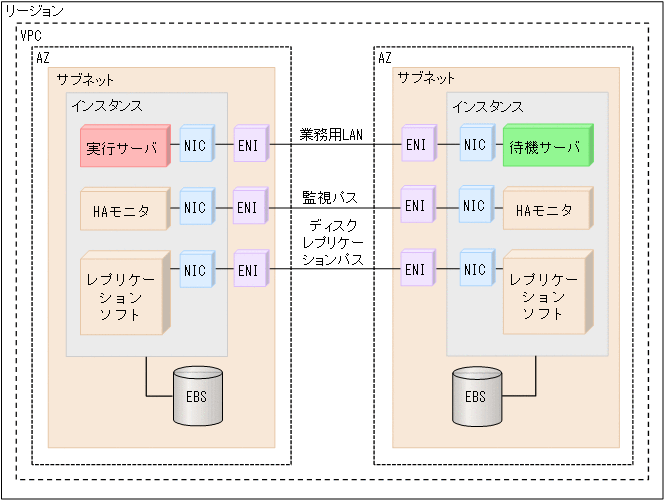

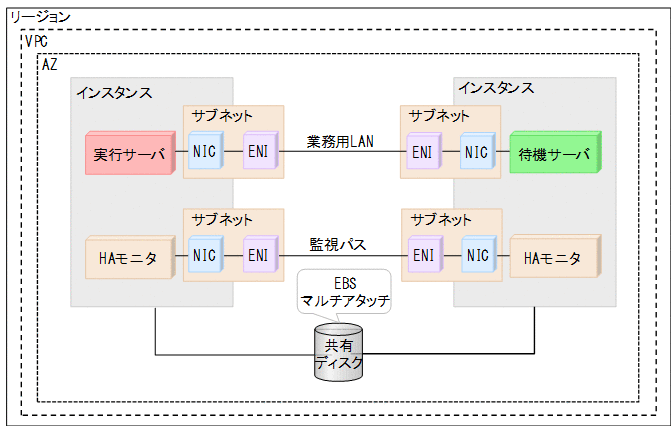

構成例を次に示します。
|
|
![[図データ]](./GRAPHICS/F0000001.GIF)
|
|
![[図データ]](./GRAPHICS/F0000002.GIF)
|
|
![[図データ]](./GRAPHICS/F0000003.GIF)
- 注
-
EFSによる共有ディスク構成の場合，1つのVPC内でのクラスタ構成にしてください。
(2) 複数スタンバイ構成

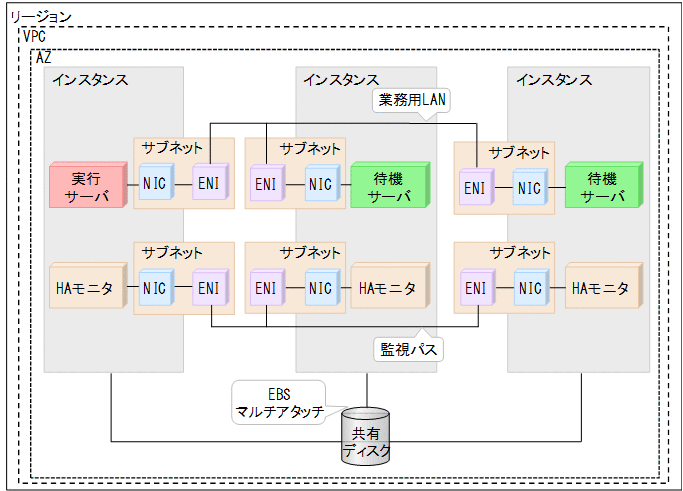

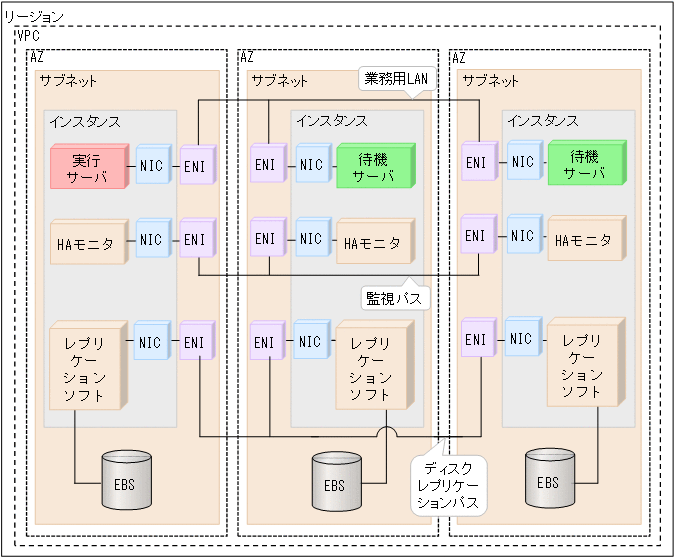

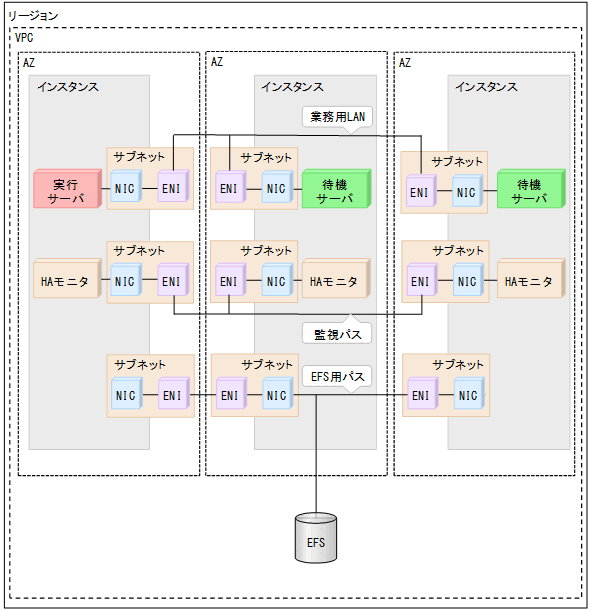

構成例を次に示します。
|
|
![[図データ]](./GRAPHICS/F0000004.GIF)
|
|
![[図データ]](./GRAPHICS/F0000005.GIF)
|
|
![[図データ]](./GRAPHICS/F0000006.GIF)
- 注
-
EFSによる共有ディスク構成の場合，1つのVPC内でのクラスタ構成にしてください。
(3) HVRD連携構成
HVRDと連携する場合は，HAモニタエージェントを使用してエージェントヘルスチェックをします。詳細は，「3.2 【AWS】HAモニタエージェントを使用したエージェントヘルスチェック機能」を参照してください。
構成例を次に示します。
|
|
![[図データ]](./GRAPHICS/F0000007.GIF)
HAモニタエージェントを使用したエージェントヘルスチェック機能を使用する場合，次の内容を前提としてください。
-
各インスタンスでは，次の2つのパスおよびそのパスのLANアダプタを共用する。
-
HAモニタのエージェントヘルスチェック用パス
-
HVRDのレプリケーションパス
-
-
次の2つのパスは，異なるLANアダプタにすることを推奨する。
-
監視パス
-
HAモニタのエージェントヘルスチェック用パス
-
-
次の2つのポート番号は，異なるポート番号を使用する。
-
系切り替え構成内の各HAモニタが監視パスに使用するポート番号（HAモニタの環境設定のlanportオペランドで指定）
-
HAモニタエージェントとの通信に使用するポート番号（HAモニタの環境設定のlanport_agentオペランドで指定）
-
-
HAモニタエージェント1台に対して，HAモニタの台数は32台までとする。
-
HAモニタエージェント1台に対して，系切り替え構成の数は16までとする。
