4.2.4 【OCI】LANの管理
クライアントから実行サーバへの通信を実現するために,HAモニタは次の制御をします。
- OSでのエイリアスIPの追加・削除
-
マニュアル高信頼化システム監視機能 HAモニタ Linux(R)(x86)編の「LANの管理」を参照してください。ただし,OCI環境下では次の点が異なります。
-
OSのarpingコマンドは実行不要※
-
エイリアスIPを割り当てるとき,ブロードキャストアドレスは指定不可
- 注※
-
OCIでの通信経路の制御によって,通信経路が定まるためです。
-
- OCIでの通信経路の制御
-
クライアントから実行サーバへ通信できるようにするために,プライベートIPアドレスの制御によって業務通信を切り替えます。
プライベートIPアドレス制御による業務通信の切り替えについて,次に説明します。
- 〈この項の構成〉
(1) プライベートIPアドレス制御による業務通信の切り替え
OCI上での操作によるプライベートIPアドレスの付け替え,およびOS上でのプライベートIPアドレスの付与・削除によって,業務通信を切り替えます。

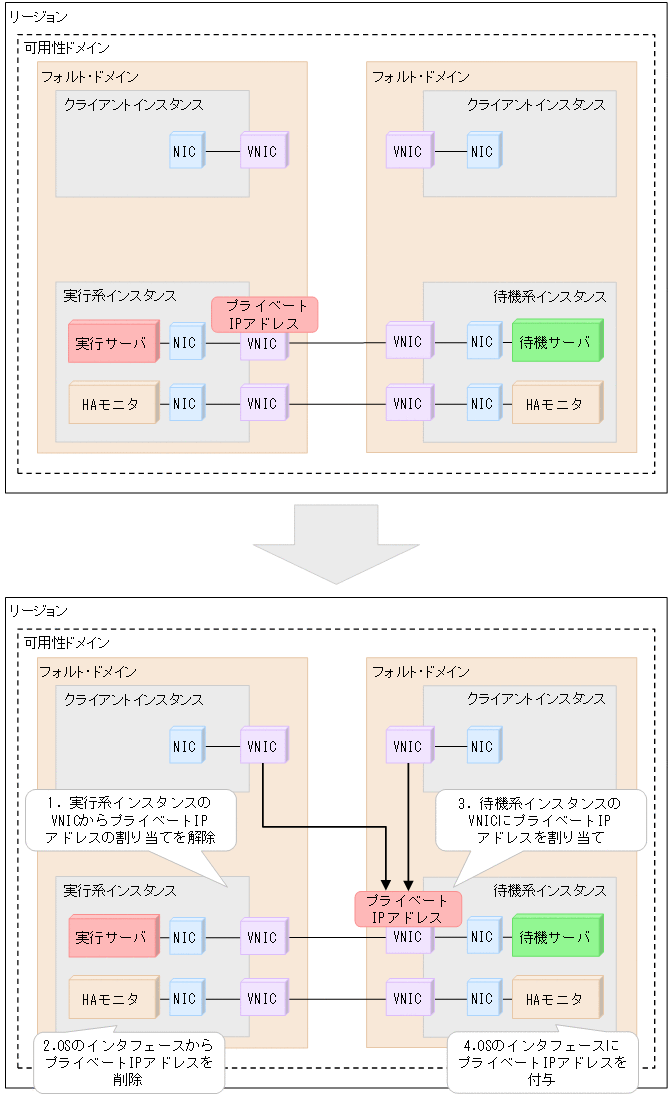

プライベートIPアドレス制御によって,業務通信を切り替える流れを次の図に示します。
プライベートIPアドレス制御による業務通信の切り替えの動作は,次のとおりです。番号は,図中の番号と対応しています。
-
HAモニタは,OCI CLIで,実行系インスタンスのVNICからプライベートIPアドレスの割り当てを解除する。
-
HAモニタは,実行系インスタンスで,OSのipコマンドを実行することによって,ネットワークインタフェースからプライベートIPアドレスを削除する。
-
HAモニタは,OCI CLIで,待機系インスタンスのVNICにプライベートIPアドレスを割り当てる。
-
HAモニタは,待機系インスタンスで,OSのipコマンドを実行することによって,ネットワークインタフェースにプライベートIPアドレスを付与する。
プライベートIPアドレス制御による業務通信の切り替えをするためには,LANの状態設定ファイルを設定する必要があります。LANの状態設定ファイルについては,「5.13.6 【OCI】LANの状態設定ファイルの設定」を参照してください。
