2.1.2　【Azure】系障害時の系切り替え

HAモニタが系障害を検出した場合，系のリセットによって系切り替えをします。Azure環境では，障害系の仮想マシンを強制停止することによって系をリセットし，系切り替えをします。強制停止に失敗した場合は，系切り替え待ち状態となり，オペレータの対処が必要です。

系障害時の，HAモニタの系切り替えの概要を，次の図に示します。

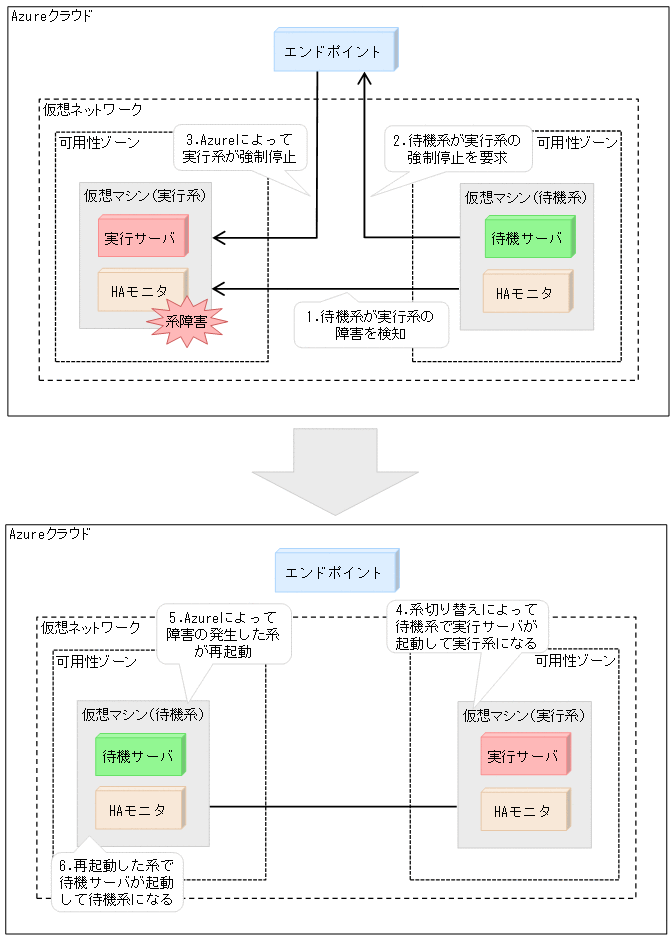

図2‒2　系障害時の系切り替えの概要（Azure）

系障害時の，HAモニタの系切り替えの概要について説明します。番号は，上記の図と対応しています。

1. 待機系が実行系の系障害を検知する。

2. 待機系が実行系の強制停止を要求する。

3. Azureによって実行系が強制停止される。

4. 系切り替えによって待機系で実行サーバが起動して実行系になる。

5. Azureによって障害が発生した系が再起動される。

6. 系の起動時にHAモニタおよびサーバを自動起動させる設定にしている場合，再起動した系で待機サーバが起動して待機系になる。
