5.5.6 ハードウェア構成例
各系切り替え構成でのハードウェア構成例について説明します。使用するリセットパスの種類によって，ハードウェア構成が異なります。
(1) 1:1系切り替え構成

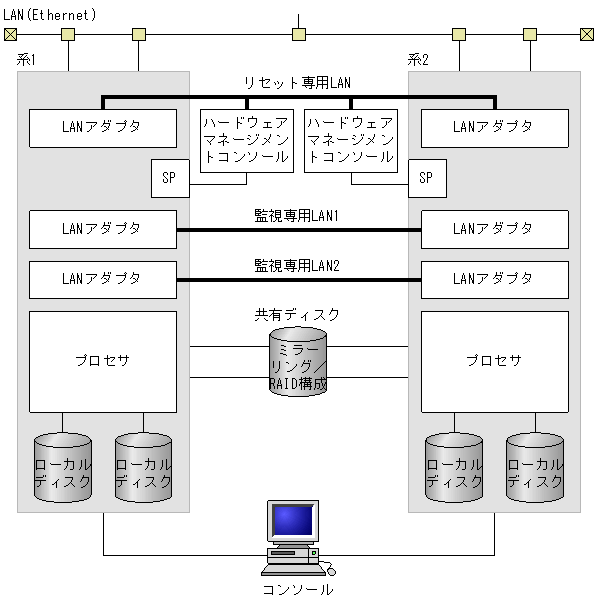

1:1系切り替え構成時のハードウェア構成例を次の図に示します。この例では，リセット専用LAN（TCP/IP LAN）を使用しています。
|
|
![[図データ]](GRAPHICS/F0000210.GIF)
(2) 2:1系切り替え構成

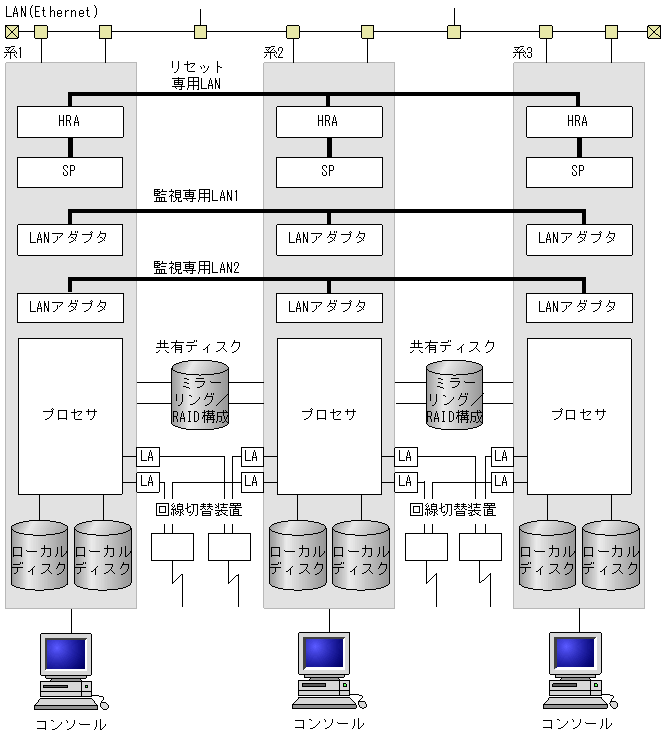

2:1系切り替え構成時のハードウェア構成例を次の図に示します。この例では，リセット専用LAN（RS-232C LAN）を使用しています。
|
|
![[図データ]](GRAPHICS/F0000211.GIF)
(3) 複数スタンバイ構成
複数スタンバイ構成時のハードウェア構成例を次の図に示します。この例では，リセット専用LAN（RS-232C LAN）を使用しています。
|
|
![[図データ]](GRAPHICS/F0000212.GIF)
(4) クラスタ型系切り替え構成
クラスタ型系切り替え構成時のハードウェア構成例を次の図に示します。この例では，リセット専用LAN（RS-232C LAN）を使用しています。
|
|
![[図データ]](GRAPHICS/F0000213.GIF)
