5.4.4　リソースサーバを使用する場合の構成

リソースサーバを使用して，複数のサーバで共有リソースを共用する場合の構成について説明します。

〈この項の構成〉

(1)　リソースサーバの数

リソースサーバは，グループに対して一つだけ指定できます。一つの系に配置できるリソースサーバの最大数は，HAモニタの環境設定のservmaxオペランドで指定する一つの系で稼働するサーバの最大数によって変わります。

servmaxオペランドで指定するサーバの最大数別に，配置できるリソースサーバの最大数を次に示します。

リソースには，共有ディスク，ファイルシステム，LAN，および通信回線があります。このうち，一つのリソースを複数のサーバで共用し，ほかのリソースは共用しないで各サーバで使用したり，逆に，複数のリソースを一つのリソースサーバを介して共用したりできます。

リソースサーバを使用して，次の構成が実現できます。

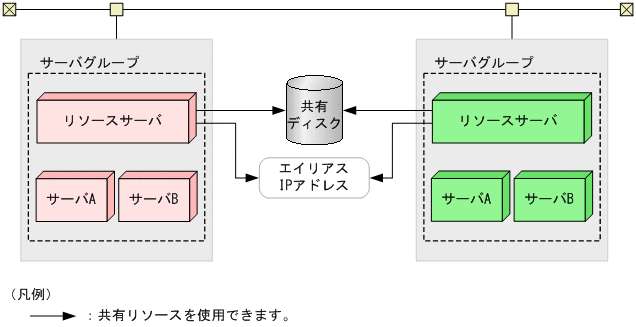

一つのリソースサーバから，複数の共有リソースを共用する構成を次の図に示します。この構成では，サーバAおよびサーバBが，共有ディスクおよびエイリアスIPアドレスを共用しています。

図5‒3　一つのリソースサーバから，複数の共有リソースを共用する構成

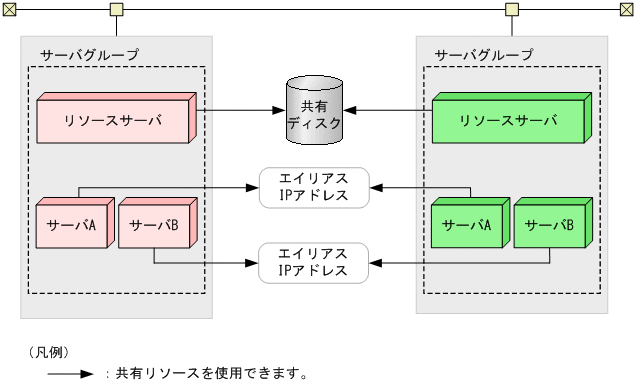

複数の共有リソースのうち，一つをリソースサーバで共用し，残りはサーバ単位で分けて使用する構成を次の図に示します。この構成では，サーバAおよびサーバBが共有ディスクを共用し，エイリアスIPアドレスはサーバごとに使用しています。

図5‒4　複数の共有リソースのうち一つを共用し，残りはサーバ単位で使用する構成

複数のサーバ，またはリソースサーバで一つの共有リソースを共用できません。共有リソースを共用するサーバは，リソースサーバと同じグループに属する必要があります。

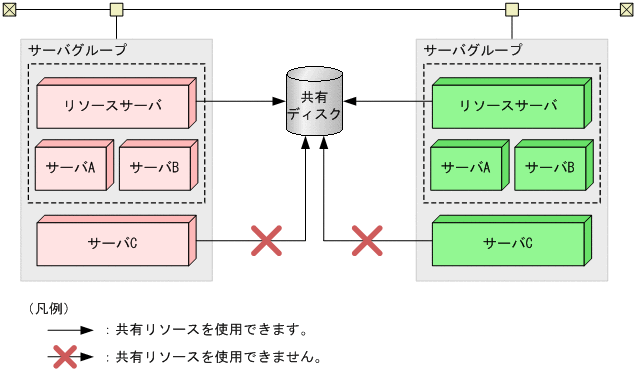

例えば次に示す構成では，リソースサーバと，サーバグループに属さないサーバCが一つの共有ディスクを使用する構成になっています。この構成では，リソースサーバを使用した共有リソースの共用を実現できません。

図5‒5　リソースサーバを使用して共有リソースの共用を実現できない構成
