4.3.5　通信回線の管理

(1)　接続

通信回線は，LAおよび回線切替装置を介して接続します。LAの制御は，XNFが行います。

システム起動時には，XNFは，実行系と待機系のLAをスタンバイ状態にしておきます。通信回線との接続時には，HAモニタは回線切替装置に，自系に接続するよう要求します。回線切替装置が通信回線を自系に接続したあと，HAモニタは実行系のLAをオンライン状態にします。通信回線との接続の流れを次の図に示します。

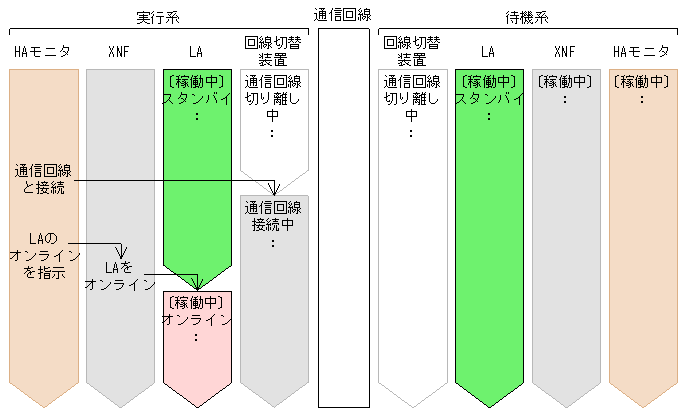

図4‒28　通信回線との接続の流れ

ページの先頭へ

(2)　切り替え

通信回線を切り替える場合，実行系のオンライン状態のLAをスタンバイ状態にします。また，待機系で回線切替装置に対する自系への接続要求をしたあとに，待機系のスタンバイ状態のLAをオンライン状態にして，通信回線を切り替えます。

サーバ障害時の通信回線の切り替えの流れを，次の図に示します。

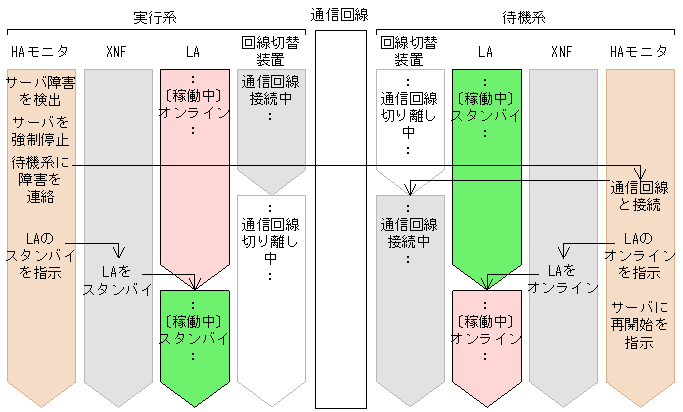

図4‒29　サーバ障害時の通信回線の切り替えの流れ

系障害時の通信回線の切り替えの流れを，次の図に示します。

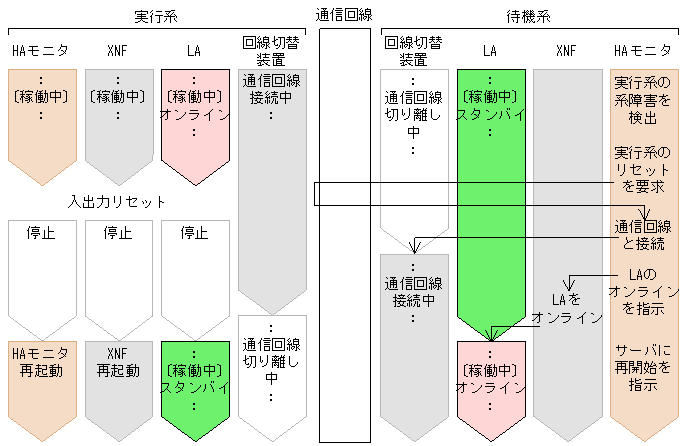

図4‒30　系障害時の通信回線の切り替えの流れ
