4.3.4　LANの管理

HAモニタは，サーバにエイリアスIPアドレスを割り当て，そのエイリアスIPアドレスをLANアダプタに追加したり削除したりすることで，LANの切り替えをします。

〈この項の構成〉

(1)　接続

HAモニタは，ネットワークインタフェースの状態を設定する際に，LANアダプタにエイリアスIPアドレスを追加します。LANとの接続の流れを，次に示します。

図4‒25　LANとの接続の流れ

HAモニタは，ネットワークインタフェースの状態設定の際に，エイリアスIPアドレスを削除します。

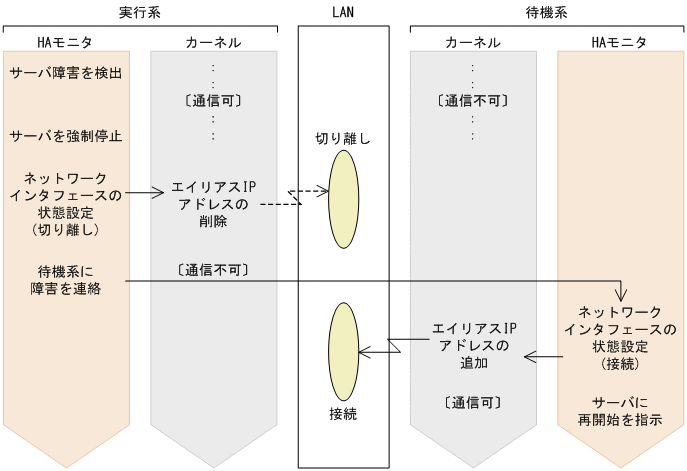

サーバ障害時の，LANの切り替えの流れを次の図に示します。

図4‒26　サーバ障害時のLANの切り替えの流れ

系障害時の，LANの切り替えの流れを次の図に示します。

図4‒27　系障害時のLANの切り替えの流れ
