2.2.4　サーバの監視処理の流れ

サーバ（SAP HANAインスタンス）の監視時に，HAモニタおよびHAモニタ kitがする処理の流れについて説明します。

〈この項の構成〉

(1)　プライマリSAP HANAインスタンスの監視処理の流れ

プライマリSAP HANAインスタンスの監視時にHAモニタおよびHAモニタ kitがする処理の流れを次の図に示します。

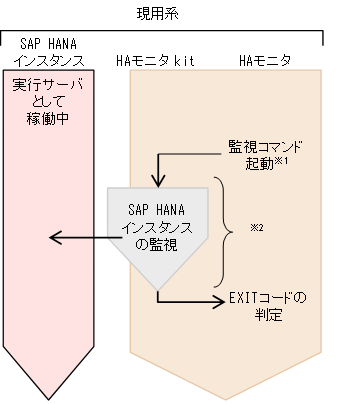

図2‒12　プライマリSAP HANAインスタンスの監視処理の流れ

注※1　HAモニタが，サーバの監視コマンドを実行します。

注※2　HAモニタが，サーバ対応の環境設定のptrlcmd_ex_interオペランドの間隔でSAP HANAインスタンスの監視を実行します。

セカンダリSAP HANAインスタンスの監視時にHAモニタおよびHAモニタ kitがする処理の流れを次の図に示します。

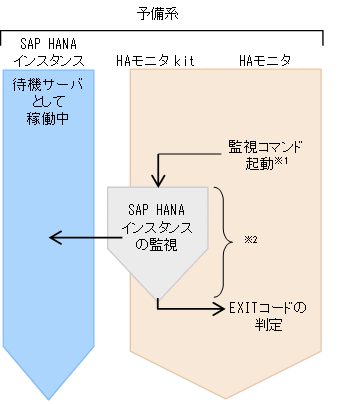

図2‒13　セカンダリSAP HANAインスタンスの監視処理の流れ

[図データ]

注※1　HAモニタが，待機サーバの監視コマンドを実行します。

注※2　HAモニタが，サーバ対応の環境設定のsby_ptrlcmd_ex_interの間隔でSAP HANAインスタンスの監視を実行します。
