3.3.1　CDB（シングルテナント）構成で，OracleインスタンスとOracleリスナーを一つのサーバで監視する場合のシステム構成例

CDB（シングルテナント）構成で，OracleインスタンスとOracleリスナーを一つのサーバで監視する場合のシステム構成の例を，次の図に示します。

参考

LANの状態設定ファイル（サーバ識別名.upおよびサーバ識別名.down）については，マニュアル「HAモニタ Linux(R)編」の「LANの状態設定ファイルの設定」の説明を参照して作成してください。構成例では，次のようになります。

• サーバ識別名.up（定義ファイル：/opt/hitachi/HAmon/etc/orasrv.up）

• サーバ識別名.down（定義ファイル：/opt/hitachi/HAmon/etc/orasrv.down）

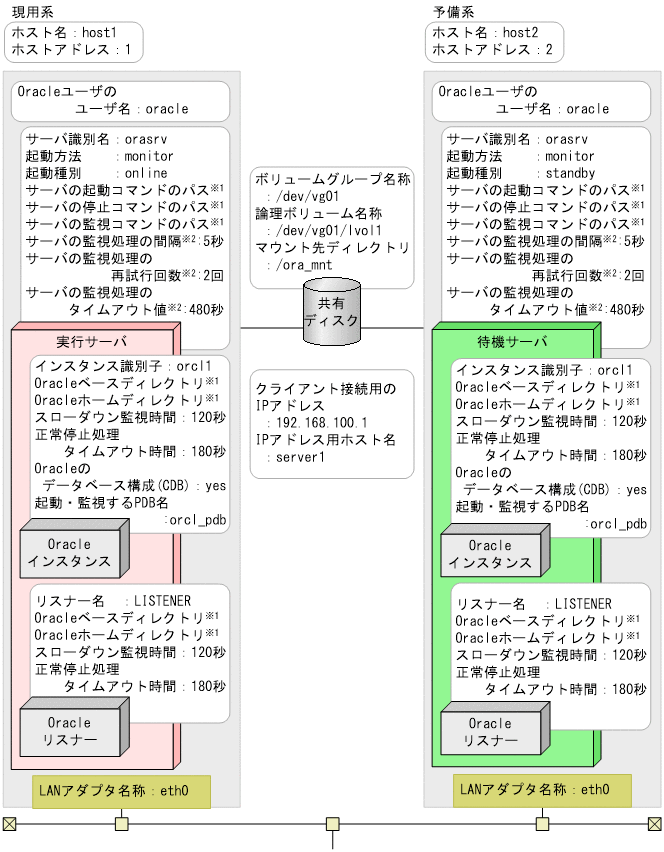

図3‒12　CDB（シングルテナント）構成で，OracleインスタンスとOracleリスナーを一つのサーバで監視する場合のシステム構成例

注※1　環境設定例中で使用するディレクトリのパスを次に示します。

• サーバの起動コマンド：/opt/hitachi/HAmon/etc/orasrv/actcommand_orasrv

• サーバの停止コマンド：/opt/hitachi/HAmon/etc/orasrv/termcommand_orasrv

• サーバの監視コマンド：/opt/hitachi/HAmon/etc/orasrv/ptrlcmd_ex_orasrv

• Oracleベースディレクトリ：/home/oracle

• Oracleホームディレクトリ：/home/oracle/product/18.0.0/dbhome_1

  各パラメタは，実際の環境に合わせて設定してください。

注※2　サーバの監視コマンドを指定します。

• サーバの監視コマンドが監視処理を実施する間隔です（ptrlcmd_ex_inter）。

• サーバの監視コマンドを再試行する回数です（ptrlcmd_ex_retry）。

• サーバの監視コマンドがタイムアウトする時間です（ptrlcmd_ex_tmout）。

このシステム構成での環境設定例を，次に示します。各パラメタは，実際の環境に合わせて設定してください。

/etc/hostsファイル

192.168.100.1  server1    # alias IP address

Oracleのローカル・ネーミング・パラメータのファイル（定義ファイル：tnsnames.ora）

ORCL1 =
  (DESCRIPTION =
    (ADDRESS = (PROTOCOL = TCP)(HOST = server1)(PORT = 1521))
    (CONNECT_DATA =
      (SERVER = SHARED)
      (SERVICE_NAME = orcl1)
    )
  )

Oracleインスタンス制御用定義ファイル（定義ファイル：/opt/hitachi/HAmon/etc/HAmonOra_etc/instance/orcl1.env）

ORACLE_SID=orcl1
ORACLE_BASE=/home/oracle
ORACLE_HOME=/home/oracle/product/18.0.0/dbhome_1
ORACLE_USER=oracle
PATROL=120
ABORT_LIMIT=180
CDB=yes
PDB_NAME=orcl_pdb

Oracleリスナー制御用定義ファイル（定義ファイル：/opt/hitachi/HAmon/etc/HAmonOra_etc/listener/LISTENER.env）

LISTENER_NAME=LISTENER
ORACLE_BASE=/home/oracle
ORACLE_HOME=/home/oracle/product/18.0.0/dbhome_1
ORACLE_USER=oracle
PATROL=120
ABORT_LIMIT=180

サーバ対応の環境設定（定義ファイル：/opt/hitachi/HAmon/etc/servers）

server  name             /opt/hitachi/HAmon/etc/orasrv/actcommand_orasrv,
        alias            orasrv,
        acttype          monitor,
        initial          online※,
        termcommand      /opt/hitachi/HAmon/etc/orasrv/termcommand_orasrv,
        ptrlcmd_ex       /opt/hitachi/HAmon/etc/orasrv/ptrlcmd_ex_orasrv,
        ptrlcmd_ex_inter 5,
        ptrlcmd_ex_retry 2,
        ptrlcmd_ex_tmout 480,
        disk             /dev/vg01,
        fs_name          /dev/vg01/lvol1,
        fs_mount_dir     /ora_mnt,
        lan_updown       use,
        waitserv_exec    yes,
        servexec_retry    0,
        start_timeout    180;

注※　予備系の場合は，この値を「standby」にしてください。

サーバの起動コマンド

#! /bin/sh
####################################################################
LOGNAME=orasrv
LOGSIZE=1048576
####################################################################
act_proc(){
        RT_CD=0
        # Listener
        haoralsnrbgn LISTENER

        # Instance
        haorainsbgn orcl1

        return ${RT_CD}
}
####################################################################
　：（省略）

サーバの停止コマンド

#! /bin/sh
####################################################################
LOGNAME=orasrv
LOGSIZE=1048576
####################################################################
term_proc(){
        RT_CD=0
        case "$1" in
        "-e" )                           # normal end
                # Instance
                haorainsend orcl1
                if [ "$?" != "0" ]
                then
                        RT_CD=1
                fi

                # Listener
                haoralsnrend LISTENER
                if [ "$?" != "0" ]
                then
                        RT_CD=2
                fi
                ;;
        "-w" )                        # monswap
                # Instance
                haorainsend orcl1
                if [ "$?" != "0" ]
                then
                        RT_CD=1
                fi

                # Listener
                haoralsnrend LISTENER
                if [ "$?" != "0" ]
                then
                        RT_CD=2
                fi
                ;;
        "-c" )                        # down
                # Instance
                haorainsend orcl1

                # Listener
                haoralsnrend LISTENER
                ;;
        esac
        return ${RT_CD}
}
####################################################################
　：（省略）

サーバの監視コマンド

#! /bin/sh
####################################################################
LOGNAME=orasrv
LOGSIZE=1048576
####################################################################
patrol_proc(){
        RT_CD=0
        RC=0

        # Instance
        haorainsptl orcl1
        RC=$?
        if [ "$RC" != "0" ]
        then
                if [ "$RC" = "125" ]
                then
                        RT_CD=10
                else
                        RT_CD=1
                fi
        fi

        # Listener
        haoralsnrptl LISTENER
        RC=$?
        if [ "$RC" != "0" ]
        then
                if [ "$RC" = "125" ]
                then
                        RT_CD=11
                else
                        if [ "$RT_CD" -lt "10" ]
                        then
                                RT_CD=2
                        fi
                fi
        fi

        return ${RT_CD}
}
####################################################################
　：（省略）
