系障害が発生した場合に，HAモニタがする処理の流れについて説明します。処理の流れの詳細は，サーバをサーバモードで使用するか，モニタモードで使用するかによって異なります。
サーバモードの場合に，系障害時にHAモニタがする系切り替え処理の流れを次の表に示します。処理の詳細については表中に示す図を参照してください。
表4-18 系障害時の系切り替え処理の流れ（サーバモード）
| 流れ | HAモニタがする処理 | 処理の詳細を示す図 |
|---|---|---|
| 1 | HAモニタの起動 | 「4.7.1(1) サーバの起動処理の流れ（サーバモード）」の図を参照してください。 |
| 2 | 共有リソースの接続 | |
| 3 | サーバの起動処理開始 | |
| 4 | サーバの起動処理完了 | |
| 5 | 系障害の検出 | 図4-49 系障害時の系切り替えの流れ（系障害の検出からサーバの起動まで）（サーバモード） |
| 6 | 系のリセット | |
| 7 | 系切り替え開始 | |
| 8 | 共有リソースの接続 | |
| 9 | サーバの起動 | |
| 10 | 系の再起動 | 図4-50 系障害時の系切り替えの流れ（系の再起動）（サーバモード） |

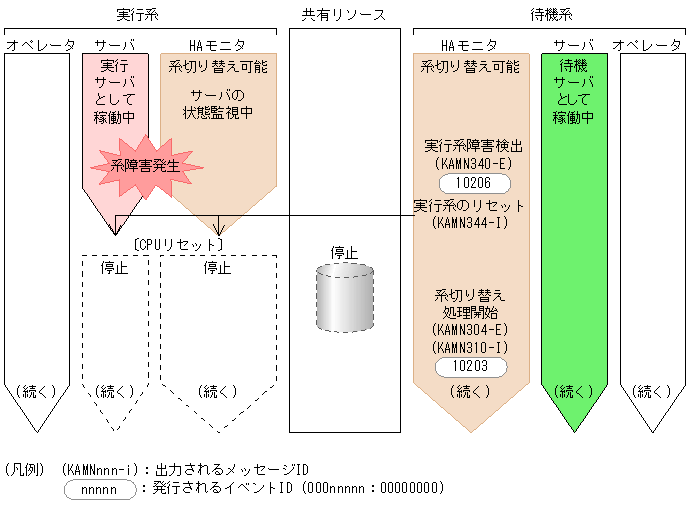

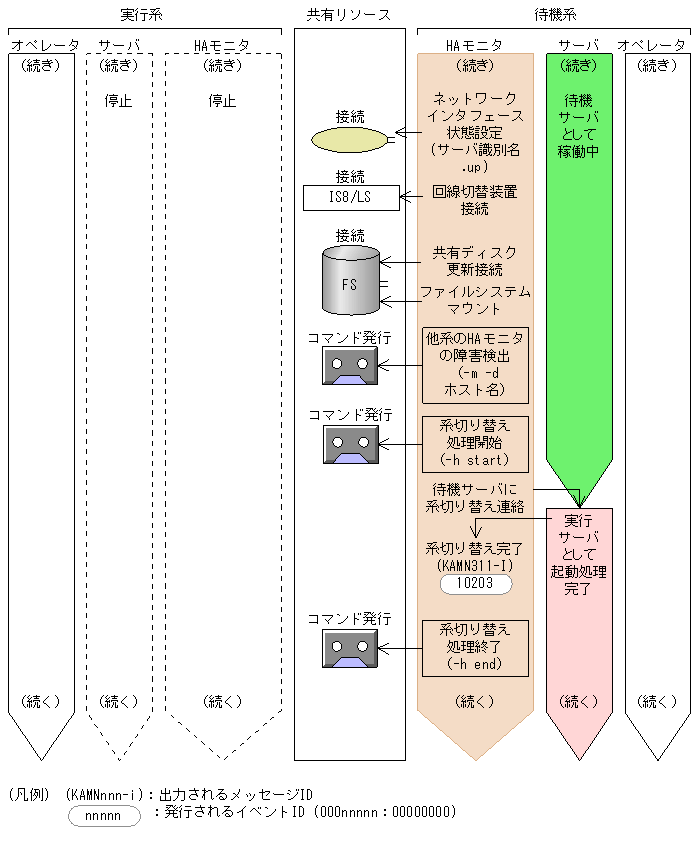

図4-49 系障害時の系切り替えの流れ（系障害の検出からサーバの起動まで）（サーバモード）
![[図データ]](FIGURE/ZU044800.GIF)
![[図データ]](FIGURE/ZU04481H.GIF)

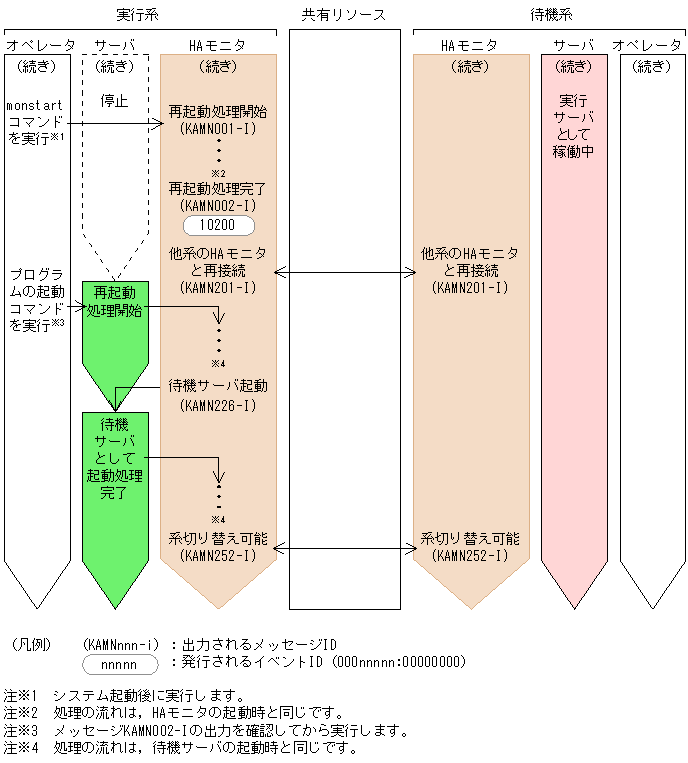

図4-50 系障害時の系切り替えの流れ（系の再起動）（サーバモード）
![[図データ]](FIGURE/ZU044900.GIF)
モニタモードの場合に，系障害時にHAモニタがする系切り替え処理の流れを次の表に示します。処理の詳細については表中に示す図を参照してください。
表4-19 系障害時の系切り替え処理の流れ（モニタモード）
| 流れ | HAモニタがする処理 | 処理の詳細を示す図 |
|---|---|---|
| 1 | HAモニタの起動 | 「4.7.1(2) サーバの起動処理の流れ（モニタモード）」の図を参照してください。 |
| 2 | 共有リソースの接続 | |
| 3 | サーバの起動処理開始 | |
| 4 | サーバの起動処理完了 | |
| 5 | 系障害の検出 | 図4-51 系障害時の系切り替えの流れ（系障害の検出からサーバの起動まで）（モニタモード） |
| 6 | 系のリセット | |
| 7 | 系切り替え開始 | |
| 8 | 共有リソースの接続 | |
| 9 | サーバの起動 | |
| 10 | 系の再起動 | 図4-52 系障害時の系切り替えの流れ（系の再起動）（モニタモード） |

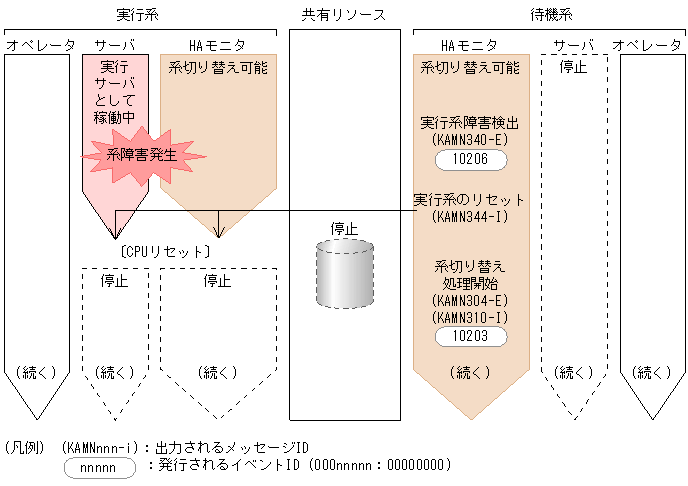

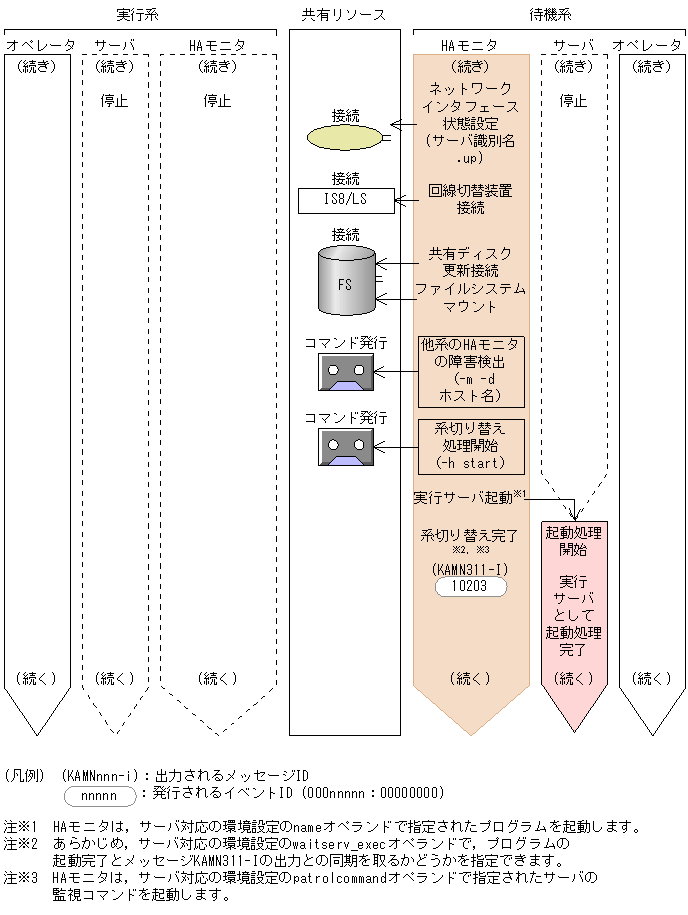

図4-51 系障害時の系切り替えの流れ（系障害の検出からサーバの起動まで）（モニタモード）
![[図データ]](FIGURE/ZU045000.GIF)
![[図データ]](FIGURE/ZU04501H.GIF)

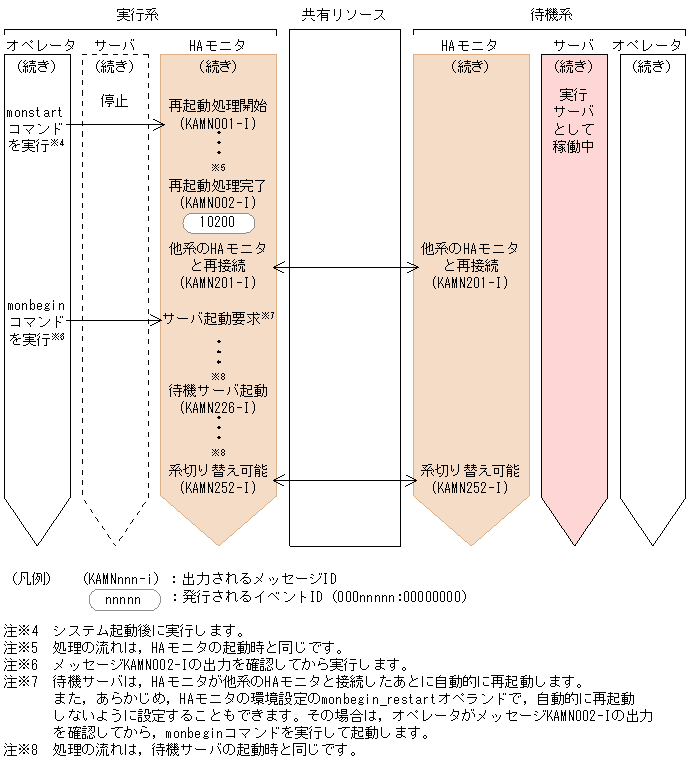

図4-52 系障害時の系切り替えの流れ（系の再起動）（モニタモード）
![[図データ]](FIGURE/ZU045100.GIF)
