サーバの障害が発生した場合に，HAモニタがする処理の流れについて説明します。処理の流れの詳細は，サーバをサーバモードで使用するか，モニタモードで使用するかによって異なります。
なお，ここでは，共有リソースの切り離し順が接続時と同じ場合の処理の流れを示します。共有リソースの切り離しを接続時と逆順にする場合にHAモニタがする処理の詳細については，「4.7.5 共有リソースの切り離しを接続時と逆順にする場合の処理の流れ」を参照してください。
サーバモードの場合に，サーバ障害時にHAモニタがする系切り替え処理の流れを次の表に示します。処理の詳細については表中に示す図を参照してください。
表4-16 サーバ障害時の系切り替え処理の流れ（サーバモード）
| 流れ | HAモニタがする処理 | 処理の詳細を示す図 |
|---|---|---|
| 1 | HAモニタの起動 | 「4.7.1(1) サーバの起動処理の流れ（サーバモード）」の図を参照してください。 |
| 2 | 共有リソースの接続 | |
| 3 | サーバの起動処理開始 | |
| 4 | サーバの起動処理完了 | |
| 5 | サーバの状態監視開始 | |
| 6 | サーバ障害の検出 | 図4-45 サーバ障害時の系切り替え処理の流れ（サーバ障害の検出から系切り替え開始まで）（サーバモード） |
| 7 | サーバの強制停止 | |
| 8 | サーバの状態監視終了 | |
| 9 | 共有リソースの切り離し | |
| 10 | 系切り替え開始 | |
| 11 | 共有リソースの接続 | 図4-46 サーバ障害時の系切り替え処理の流れ（共有リソースの接続からサーバの起動まで）（サーバモード） |
| 12 | サーバの起動 |

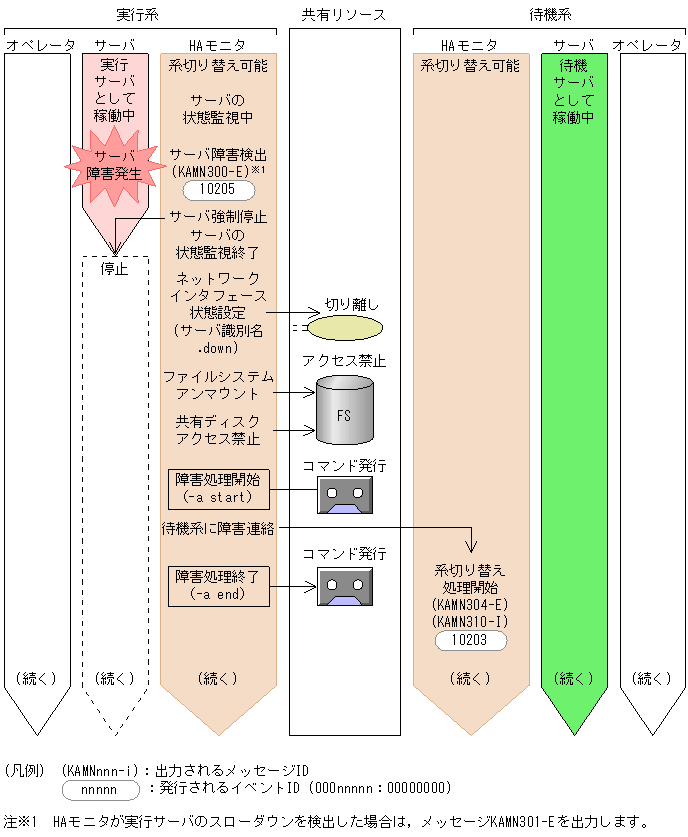

図4-45 サーバ障害時の系切り替え処理の流れ（サーバ障害の検出から系切り替え開始まで）（サーバモード）
![[図データ]](FIGURE/ZU04440H.GIF)
図4-46 サーバ障害時の系切り替え処理の流れ（共有リソースの接続からサーバの起動まで）（サーバモード）
![[図データ]](FIGURE/ZU04450H.GIF)
モニタモードの場合に，サーバ障害時にHAモニタがする系切り替え処理の流れを次の表に示します。処理の詳細については表中に示す図を参照してください。
表4-17 サーバ障害時の系切り替え処理の流れ（モニタモード）
| 流れ | HAモニタがする処理 | 処理の詳細を示す図 |
|---|---|---|
| 1 | HAモニタの起動 | 「4.7.1(2) サーバの起動処理の流れ（モニタモード）」の図を参照してください。 |
| 2 | 共有リソースの接続 | |
| 3 | サーバの起動処理開始 | |
| 4 | サーバの起動処理完了 | |
| 5 | サーバの状態監視開始 | 省略※ |
| 6 | サーバ障害の検出 | |
| 7 | サーバの強制停止 | |
| 8 | サーバの状態監視終了 | |
| 9 | 共有リソースの切り離し | 図4-47 サーバ障害時の系切り替え処理の流れ（共有リソースの切り離しから系切り替え開始まで）（モニタモード） |
| 10 | 系切り替え開始 | |
| 11 | 共有リソースの接続 | 図4-48 サーバ障害時の系切り替え処理の流れ（共有リソースの接続からサーバの起動まで）（モニタモード） |
| 12 | サーバの起動 |
注※ サーバの監視コマンドを作成した場合，HAモニタは表中の流れ5から流れ8までの処理をします。
図4-47 サーバ障害時の系切り替え処理の流れ（共有リソースの切り離しから系切り替え開始まで）（モニタモード）
![[図データ]](FIGURE/ZU04460H.GIF)

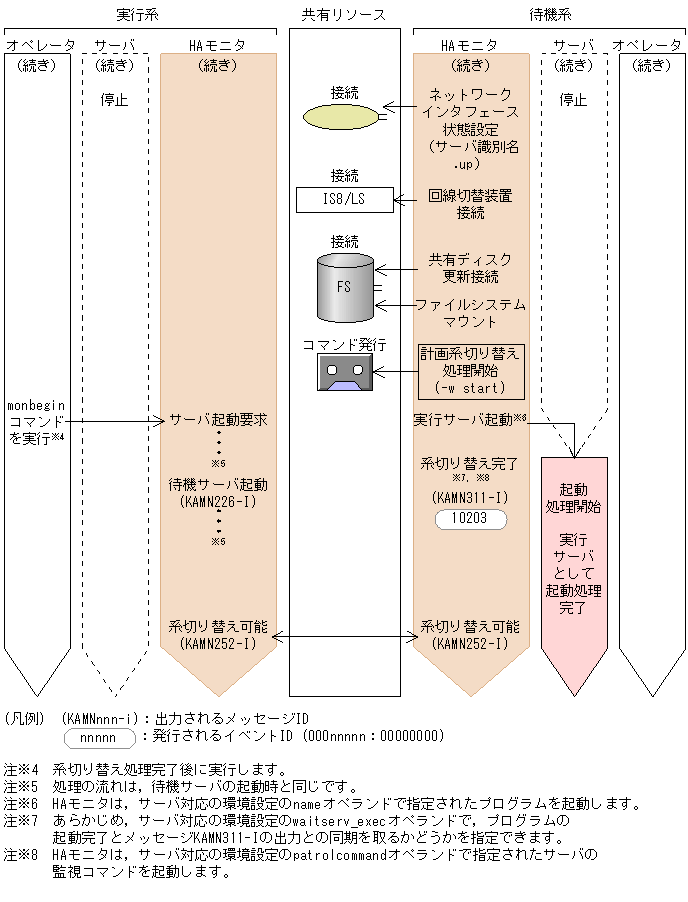

図4-48 サーバ障害時の系切り替え処理の流れ（共有リソースの接続からサーバの起動まで）（モニタモード）
![[図データ]](FIGURE/ZU04470H.GIF)
