HA Toolkit Exは，クラスタソフトとサーバの間で，クラスタソフトが監視するためのサービスプロセスを提供します。また，サーバと連携してサーバの障害を監視します。HA Toolkit Exを使用したサービス監視の概要を次に示します。

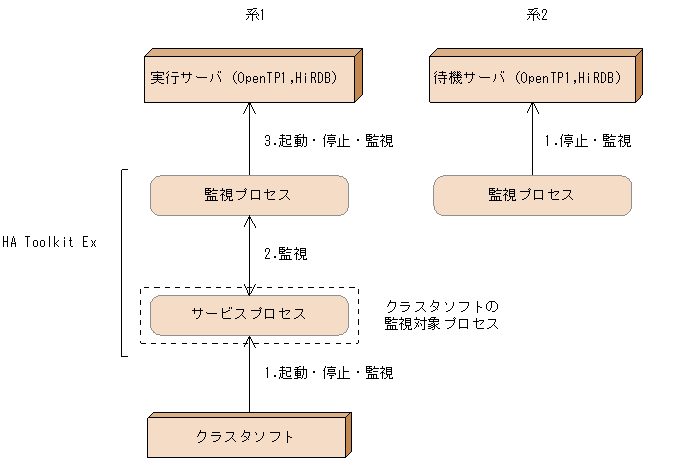

図1-4　HA Toolkit Exを使用したサービス監視の概要

系1

1. 起動・停止・監視
   クラスタソフトは，HA Toolkit Exが提供するサービスプロセスを監視します。サービスプロセスが実行されているかどうかによって，サーバが正常か障害かを判断します。

2. 監視
   サービスプロセスは，HA Toolkit Exが提供する監視プロセスを監視します。サービスプロセスは，実行サーバがある系に対応するプロセスなので，待機サーバがある系2にはありません。

3. 起動・停止・監視
   監視プロセスは，実行サーバおよび待機サーバを監視します。


系2

1. 停止・監視
   監視プロセスは，待機サーバを監視して系切り替えに備えます。
