HiRDBの1:1スタンバイレス型系切り替えでは，障害が発生したBESユニットから代替BESユニットの代替部に系切り替えをして，障害が発生したBESユニットの業務を代替部に代行させることができます。

HiRDBの1:1スタンバイレス型系切り替えの概要を，次に示します。

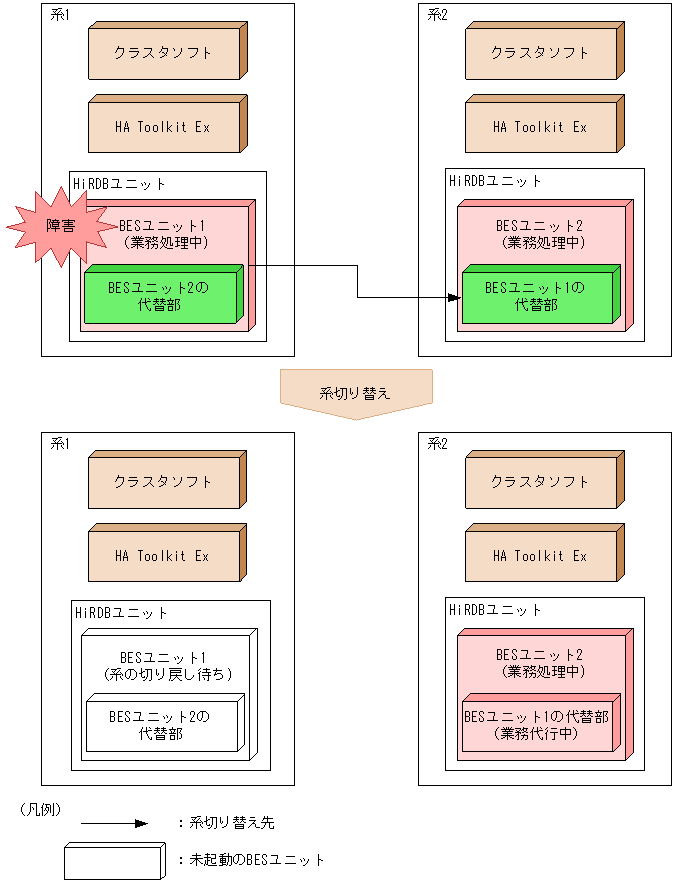

図1-2　HiRDBの1:1スタンバイレス型系切り替えの概要

前述の図では，系1はBESユニット1の正規BESユニットで，同時にBESユニット2の代替BESユニットです。また，系2はBESユニット2の正規BESユニットで，同時にBESユニット1の代替BESユニットです。BESユニット1で障害が発生し，系切り替え後，BESユニット2にあるBESユニット1の代替部がBESユニット1の業務を代行しています。

このマニュアルでは，HiRDBの1:1スタンバイレス型系切り替えのシステム構成を，HiRDBの用語を使用して説明しています。ただし，ホットスタンバイ構成での系切り替えやHiRDBの影響分散スタンバイレス型系切り替えの説明，および系切り替え共通の説明では，HA Toolkit Exの用語を使用します。

HiRDBの用語とHA Toolkit Exの用語との関係について，次の表で示します。

表1-1　HiRDBの用語とHA Toolkit Exの用語との関係（1:1スタンバイレス型）

HiRDBの用語	HA Toolkit Exの用語
BESユニット	サーバ
正規BESユニット	起動・再起動時に実行サーバが起動する系
代替BESユニット	起動・再起動時に待機サーバが起動する系
代替部	待機サーバ

HiRDBの1:1スタンバイレス型系切り替えの用語については，マニュアル「HiRDB 解説（UNIX(R)用）」または「HiRDB 解説（Windows(R)用）」を参照してください。

HiRDBのスタンバイレス型系切り替えでは系切り替え後，切り替わった系に負荷が掛かります。影響分散スタンバイレス型系切り替えでは，複数の系に用意した待機サーバに，障害が発生したサーバの業務を振り分けて代行させます。また，一つの系で起動できる実行サーバの数をあらかじめ設定できます。したがって，各系に掛かる負荷を分散，軽減できます。

HiRDBの影響分散スタンバイレス型系切り替えの概要を，次に示します。

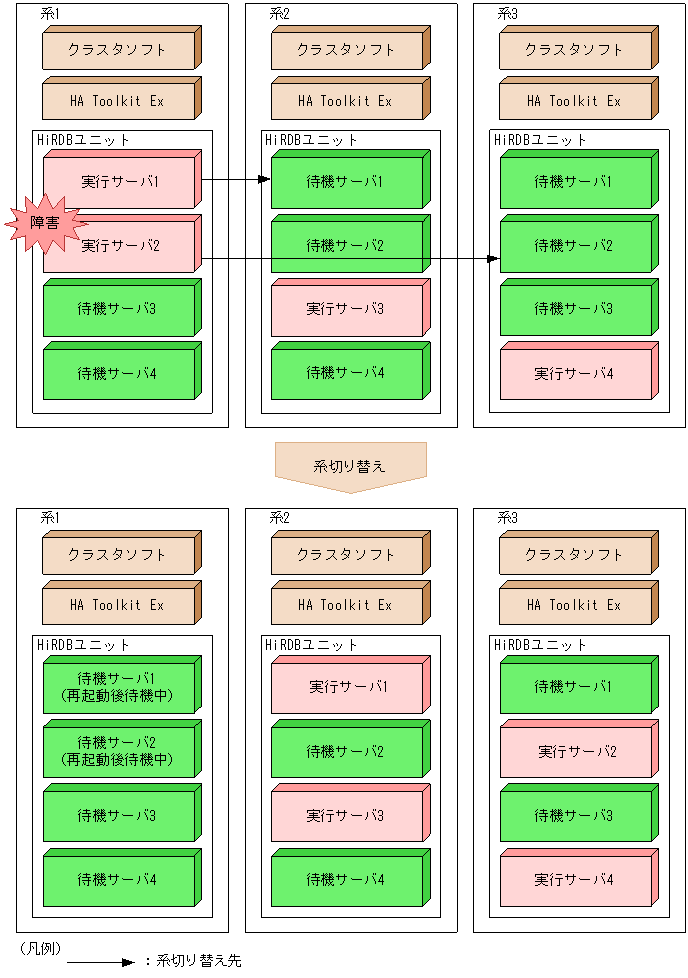

図1-3　HiRDBの影響分散スタンバイレス型系切り替えの概要

前述の図では，系1の二つの実行サーバで障害が発生し，系切り替えをしています。このとき，系2および系3にそれぞれ一つずつ実行サーバを起動させることで，系ごとの負担を分散します。
