回線切替装置を使用しない場合の，環境設定例で示すシステム構成を，次の図に示します。

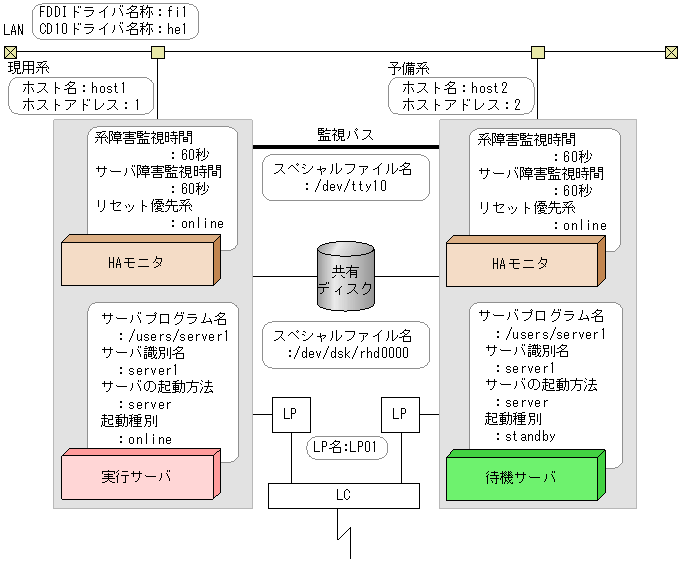

図3-8　回線切替装置未使用時のシステム構成（HI-UX/WE2）

このシステム構成での現用系と予備系の環境設定例を，次に示します。

現用系の環境設定（回線切替装置未使用時）

HAモニタの環境設定（定義ファイル：/HAmon/etc/sysdef）

/* HAモニタの環境設定 */ environment name host1, address 1, patrol 60, path /dev/tty10; function cpudown online;

サーバ対応の環境設定（定義ファイル：/HAmon/etc/servers）

/* サーバ対応の環境設定 */ server name /users/server1, alias server1, acttype server, patrol 60, initial online, lp LP01, disk /dev/dsk/rhd0000, fddi fi1, cd10 he1;

予備系の環境設定例（回線切替装置未使用時）

HAモニタの環境設定（定義ファイル：/HAmon/etc/sysdef）

/* HAモニタの環境設定 */ environment name host2, address 2, patrol 60, path /dev/tty10; function cpudown online;

サーバ対応の環境設定（定義ファイル：/HAmon/etc/servers）

/* サーバ対応の環境設定 */ server name /users/server1, alias server1, acttype server, patrol 60, initial standby, lp LP01, disk /dev/dsk/rhd0000, fddi fi1, cd10 he1;

回線切替装置を使用する場合の，環境設定例で示すシステム構成を，次の図に示します。

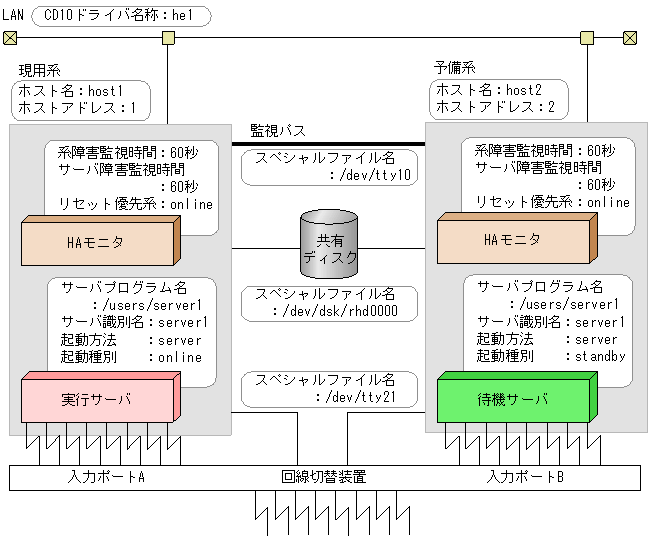

図3-9　回線切替装置使用時のシステム構成（HI-UX/WE2）

このシステム構成での現用系と予備系の環境設定例を，次に示します。

現用系の環境設定（回線切替装置を使用する場合）

HAモニタの環境設定（定義ファイル：/HAmon/etc/sysdef）

/* HAモニタの環境設定 */ environment name host1, address 1, patrol 60, path /dev/tty10; function cpudown online;

サーバ対応の環境設定（定義ファイル：/HAmon/etc/servers）

/* サーバ対応の環境設定 */ server name /users/server1, alias server1, acttype server, patrol 60, initial online, disk /dev/dsk/rhd0000, port /dev/tty21#A, cd10 he1;

予備系の環境設定（回線切替装置を使用する場合）

HAモニタの環境設定（定義ファイル：/HAmon/etc/sysdef）

/* HAモニタの環境設定 */ environment name host2, address 2, patrol 60, path /dev/tty10; function cpudown online;

サーバ対応の環境設定（定義ファイル：/HAmon/etc/servers）

/* サーバ対応の環境設定 */ server name /users/server1, alias server1, acttype server, patrol 60, initial standby, disk /dev/dsk/rhd0000, port /dev/tty21#B, cd10 he1;

サーバをグループ化する場合の，環境設定例で示すシステム構成を，次の図に示します。

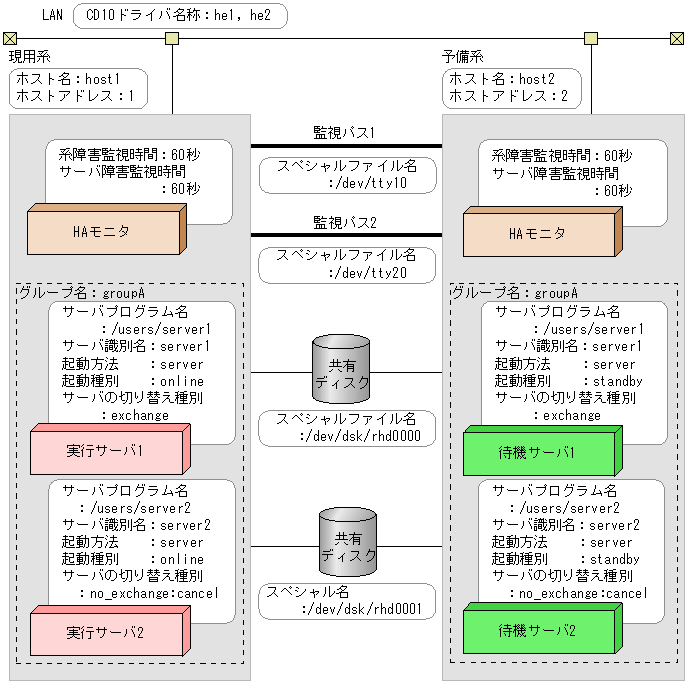

図3-10　サーバをグループ化する場合のシステム構成（HI-UX/WE2）

このシステム構成での現用系と予備系の環境設定例を次に示します。

現用系の環境設定（サーバをグループ化する場合）

HAモニタの環境設定（定義ファイル：/HAmon/etc/sysdef）

/* HAモニタの環境設定 */ environment name host1, address 1, patrol 60, path /dev/tty10:/dev/tty20;

サーバ対応の環境設定（定義ファイル：/HAmon/etc/servers）

/* サーバ対応の環境設定(サーバ1) */ server name /users/server1, alias server1, acttype server, patrol 60, initial online, group groupA:exchange, disk /dev/dsk/rhd0000, cd10 he1; /* サーバ対応の環境設定(サーバ2) */ server name /users/server2, alias server2, acttype server, patrol 60, initial online, group groupA:no_exchange:cancel, disk /dev/dsk/rhd0001, cd10 he2;

予備系の環境設定（サーバをグループ化する場合）

HAモニタの環境設定（定義ファイル：/HAmon/etc/sysdef）

/* HAモニタの環境設定 */ environment name host2, address 2, patrol 60, path /dev/tty10:/dev/tty20;

サーバ対応の環境設定（定義ファイル：/HAmon/etc/servers）

/* サーバ対応の環境設定(サーバ1) */ server name /users/server1, alias server1, acttype server, patrol 60, initial standby, group groupA:exchange, disk /dev/dsk/rhd0000, cd10 he1; /* サーバ対応の環境設定(サーバ2) */ server name /users/server2, alias server2, acttype server, patrol 60, initial standby, group groupA:no_exchange:cancel, disk /dev/dsk/rhd0001, cd10 he2;

相互系切り替え構成時の，環境設定例で示すシステム構成を，次の図に示します。

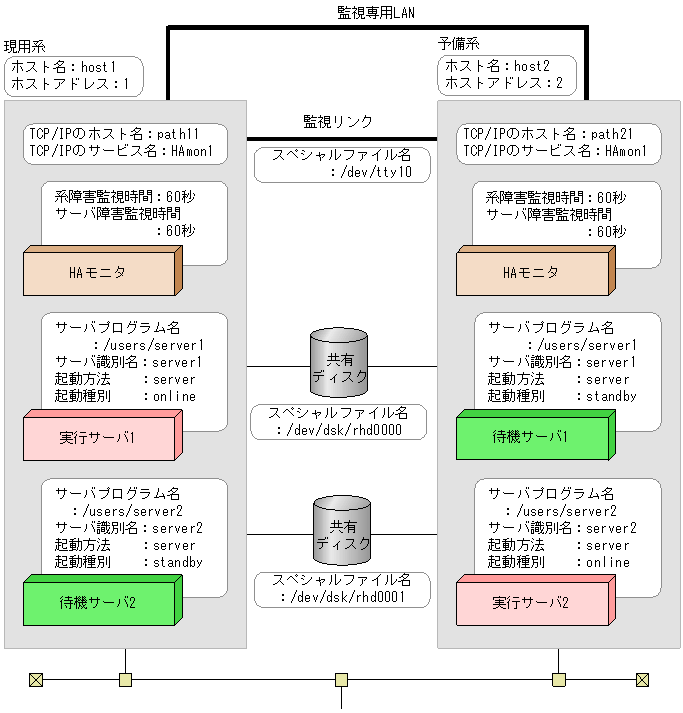

図3-11　相互系切り替え構成時のシステム構成（HI-UX/WE2）

このシステム構成での現用系と予備系の環境設定例を次に示します。

現用系の環境設定（相互系切り替え構成時）

HAモニタの環境設定（定義ファイル：/HAmon/etc/sysdef）

/* HAモニタの環境設定 */ environment name host1, address 1, patrol 60, path /dev/tty10, lan path11, lanport HAmon1;

サーバ対応の環境設定（定義ファイル：/HAmon/etc/servers）

/* サーバ対応の環境設定(サーバ1) */ server name /users/server1, alias server1, acttype server, patrol 60, initial online, disk /dev/dsk/rhd0000; /* サーバ対応の環境設定(サーバ2) */ server name /users/server2, alias server2, acttype server, patrol 60, initial standby, disk /dev/dsk/rhd0001;

予備系の環境設定（相互系切り替え構成時）

HAモニタの環境設定（定義ファイル：/HAmon/etc/sysdef）

/* HAモニタの環境設定 */ environment name host2, address 2, patrol 60, path /dev/tty10, lan path21, lanport HAmon1;

サーバ対応の環境設定（定義ファイル：/HAmon/etc/servers）

/* サーバ対応の環境設定(サーバ1) */ server name /users/server1, alias server1, acttype server, patrol 60, initial standby, disk /dev/dsk/rhd0000; /* サーバ対応の環境設定(サーバ2) */ server name /users/server2, alias server2, acttype server, patrol 60, initial online, disk /dev/dsk/rhd0001;
