実行サーバの停止時には，HAモニタが共有リソースの切り離しをします。AIX，HP-UX（PA-RISC），HP-UX（IPF），およびLinux（IPF）の場合，共有リソースの切り離しをする順番を，接続時と逆順にすることもできます。逆順で切り離しをすることで，共有ディスクやLANの切り離しをする前に，ユーザコマンドを実行でき，ユーザ独自の停止処理の中に共有ディスクやLANに依存した処理を実装できます。
逆順で切り離しをする場合，環境設定が必要です。デフォルトでは，接続時と同じ順でHAモニタが共有リソースの切り離しをします。どちらの環境設定を定義するかによって，逆順での切り離しを適用する範囲が異なります。HAモニタに登録されているすべてのサーバに適用する場合は，HAモニタの環境設定に指定します。ある特定のサーバだけに適用する場合は，サーバ対応の環境設定に指定します。両方の環境設定に定義した場合は，HAモニタの環境設定が優先されます。
サーバ障害時の系切り替えのおおまかな流れを次の表に示します。変更がない個所の処理の流れについては，「2.7.1 サーバ障害時の系切り替え」を参照してください。
表2-22 サーバ障害時の系切り替えのおおまかな流れ（共有リソースの切り離しを接続時と逆順にする場合）
| 流れ | 系切り替え処理 | 処理の詳細を説明する図 | |
|---|---|---|---|
| サーバがHAモニタとの インタフェースを持つ場合 |
サーバがHAモニタとの インタフェースを持たない場合 |
||
| 1 | HAモニタの起動 | 変更なし 図2-90 サーバ障害時の系切り替えの流れ1（サーバの起動まで） |
変更なし 図2-94 サーバ障害時の系切り替えの流れ1（サーバの起動まで） |
| 2 | 共有リソースの接続 | ||
| 3 | サーバの起動 | ||
| 4 | サーバの起動完了 | 変更なし 図2-91サーバ障害時の系切り替えの流れ2（サーバの起動完了から監視終了まで） |
変更なし 図2-95 サーバ障害時の系切り替えの流れ2（サーバの起動完了から障害の発生まで） |
| 5 | サーバの状態監視開始※ | ||
| 6 | サーバ障害の発生 | ||
| 7 | サーバの強制停止※ | ||
| 8 | 監視終了※ | ||
| 9 | 共有リソースの切り離し | 図2-115 サーバ障害時の系切り替えの流れ（共有リソースの切り離しを接続時と逆順にする場合） | 図2-116 サーバ障害時の系切り替えの流れ（共有リソースの切り離しを接続時と逆順にする場合） |
| 10 | 系切り替え開始 | ||
| 11 | 共有リソースの接続 | 変更なし 図2-93 サーバ障害時の系切り替えの流れ4（共有リソースの接続からサーバの起動まで） |
変更なし 図2-97 サーバ障害時の系切り替えの流れ4（共有リソースの接続からサーバの起動まで） |
| 12 | サーバの起動 | ||
注※ サーバがHAモニタとのインタフェースを持たない場合で，監視コマンドを作成しないときは，処理を行いません。
共有リソースの切り離しを接続時と逆順にする場合で，HAモニタとのインタフェースを持つサーバに障害が発生したときに，HAモニタが行う系切り替え処理の流れを，次の図に示します。
図2-115 サーバ障害時の系切り替えの流れ（共有リソースの切り離しを接続時と逆順にする場合）
![[図データ]](FIGURE/ZU027503.GIF)

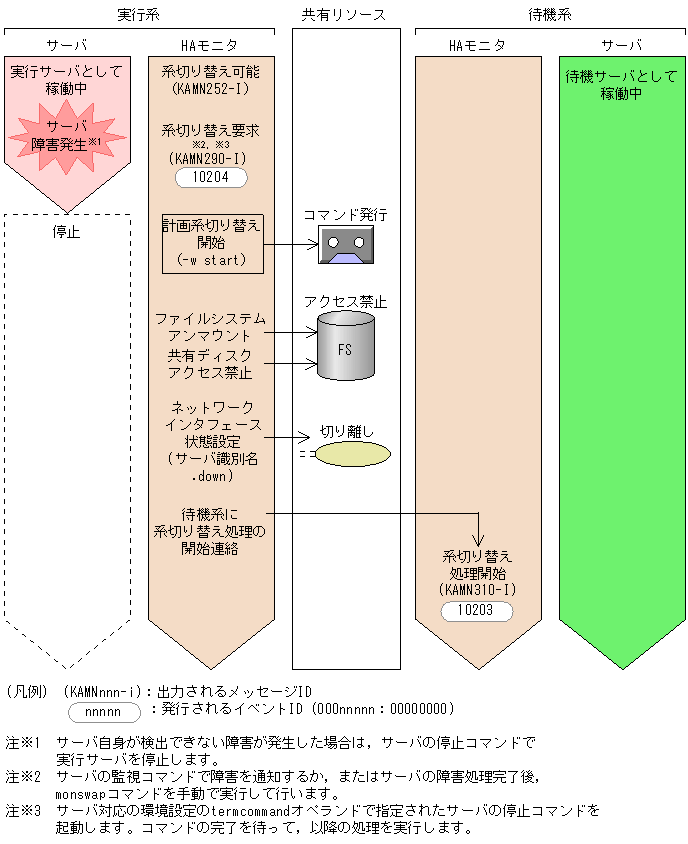

共有リソースの切り離しを接続時と逆順にする場合で，HAモニタとのインタフェースを持たないサーバに障害が発生したときに，HAモニタが行う系切り替え処理の流れを，次の図に示します。
図2-116 サーバ障害時の系切り替えの流れ（共有リソースの切り離しを接続時と逆順にする場合）
![[図データ]](FIGURE/ZU027603.GIF)
サーバの起動・停止時の系切り替えのおおまかな流れを次の表に示します。変更がない個所の処理の流れについては，「2.7.3 サーバの起動・停止」を参照してください。
表2-23 サーバの起動・停止処理のおおまかな流れ（共有リソースの切り離しを接続時と逆順にする場合）
| 流れ | 系切り替え処理 | 処理の詳細を説明する図 | |
|---|---|---|---|
| サーバがHAモニタとの インタフェースを持つ場合 |
サーバがHAモニタとの インタフェースを持たない場合 |
||
| 1 | HAモニタの起動 | 変更なし 図2-107 HAモニタとのインタフェースを持つサーバの起動・停止処理の流れ1（サーバの起動まで） |
変更なし 図2-111 HAモニタとのインタフェースを持たないサーバの起動・停止処理の流れ1（サーバの起動まで） |
| 2 | 共有リソースの接続 | ||
| 3 | サーバの起動 | ||
| 4 | サーバの起動完了と実行サーバの停止 | 変更なし 図2-108 HAモニタとのインタフェースを持つサーバの起動・停止処理の流れ2（起動完了からサーバの状態監視） |
変更なし 図2-112 HAモニタとのインタフェースを持たないサーバの起動・停止処理の流れ2（サーバの起動完了） |
| 5 | サーバの状態監視※ | ||
| 6 | サーバの状態監視完了※ | 図2-117 HAモニタとのインタフェースを持つサーバの起動・停止処理の流れ（共有リソースの切り離しを接続時と逆順にする場合） | 図2-118 HAモニタとのインタフェースを持たないサーバの起動・停止処理の流れ（共有リソースの切り離しを接続時と逆順にする場合） |
| 7 | 共有リソースの切り離し | ||
| 8 | 待機サーバの停止 | 変更なし 図2-110 HAモニタとのインタフェースを持つサーバの起動・停止処理の流れ4（停止まで） |
変更なし 図2-114 HAモニタとのインタフェースを持たないサーバの起動・停止処理の流れ4（停止まで） |
| 9 | HAモニタの停止 | ||
注※ サーバがHAモニタとのインタフェースを持たない場合で，監視コマンドを作成しないときは，処理を行いません。

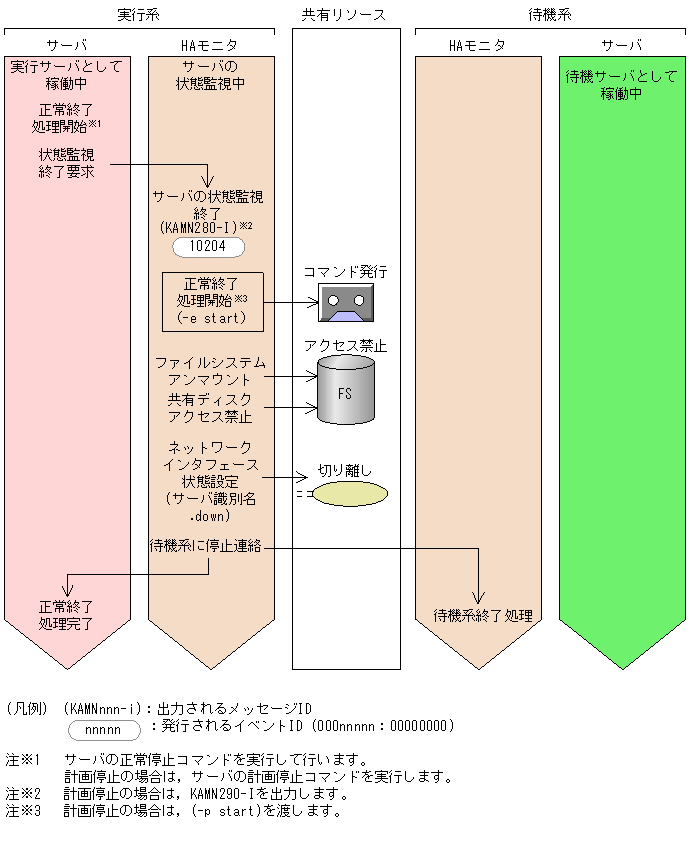

共有リソースの切り離しを接続時と逆順にする場合で，HAモニタとのインタフェースを持つサーバの起動・停止時に，HAモニタが行う処理の流れを，次の図に示します。
図2-117 HAモニタとのインタフェースを持つサーバの起動・停止処理の流れ（共有リソースの切り離しを接続時と逆順にする場合）
![[図データ]](FIGURE/ZU027710.GIF)

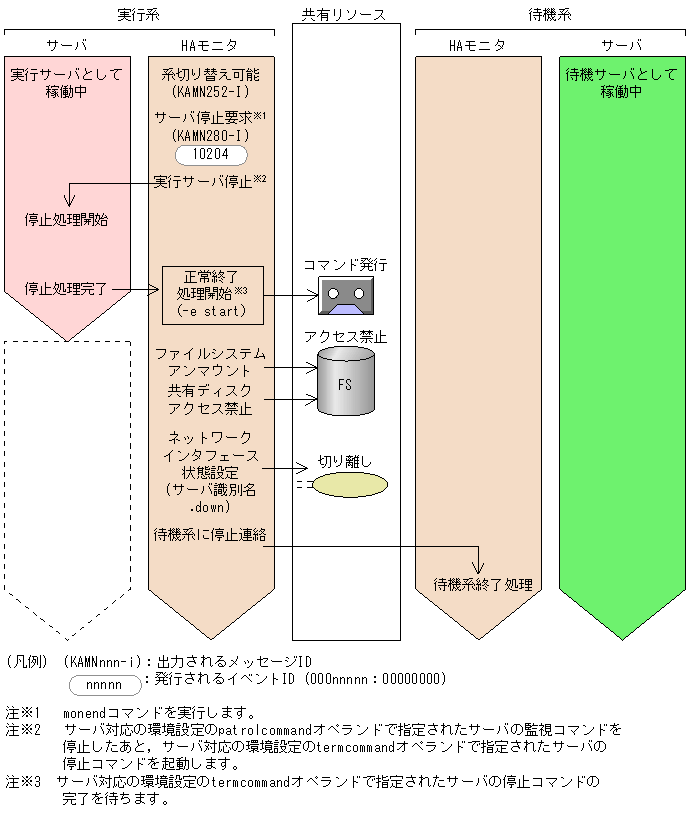

共有リソースの切り離しを接続時と逆順にする場合で，HAモニタとのインタフェースを持たないサーバの起動・停止時に，HAモニタが行う処理の流れを，次の図に示します。
図2-118 HAモニタとのインタフェースを持たないサーバの起動・停止処理の流れ（共有リソースの切り離しを接続時と逆順にする場合）
![[図データ]](FIGURE/ZU027720.GIF)
