HAモニタが行うサーバの起動・停止の流れについて説明します。

サーバの起動・停止処理は，サーバがHAモニタとのインタフェースを持つ場合と，持たない場合とで異なります。サーバの起動・停止処理の流れと処理の詳細を説明する図との対応を次の表に示します。

表2-21　サーバの起動・停止処理の流れと処理の詳細を説明する図との対応

流れ	サーバの起動・停止処理	処理の詳細を説明する図
		サーバがHAモニタとの インタフェースを持つ場合	サーバがHAモニタとの インタフェースを持たない場合
1	HAモニタの起動	図2-107　HAモニタとのインタフェースを持つサーバの起動・停止処理の流れ1（サーバの起動まで）	図2-111　HAモニタとのインタフェースを持たないサーバの起動・停止処理の流れ1（サーバの起動まで）
2	共有リソースの接続
3	サーバの起動
4	サーバの起動完了と実行サーバの停止	図2-108　HAモニタとのインタフェースを持つサーバの起動・停止処理の流れ2（起動完了からサーバの状態監視）	図2-112　HAモニタとのインタフェースを持たないサーバの起動・停止処理の流れ2（サーバの起動完了）
5	サーバの状態監視※
6	サーバの状態監視完了※	図2-109　HAモニタとのインタフェースを持つサーバの起動・停止処理の流れ3（サーバの状態監視完了から共有リソースの切り離し）	図2-113　HAモニタとのインタフェースを持たないサーバの起動・停止処理の流れ3（共有リソースの切り離し）
7	共有リソースの切り離し
8	待機サーバの停止	図2-110　HAモニタとのインタフェースを持つサーバの起動・停止処理の流れ4（停止まで）	図2-114　HAモニタとのインタフェースを持たないサーバの起動・停止処理の流れ4（停止まで）
9	HAモニタの停止

注※　サーバがHAモニタとのインタフェースを持たない場合で，監視コマンドを作成しないときは，処理を行いません。

(a)　サーバがHAモニタとのインタフェースを持つ場合

サーバがHAモニタとのインタフェースを持つ場合に，HAモニタが行うサーバの起動・停止処理の流れを，次の図に示します。

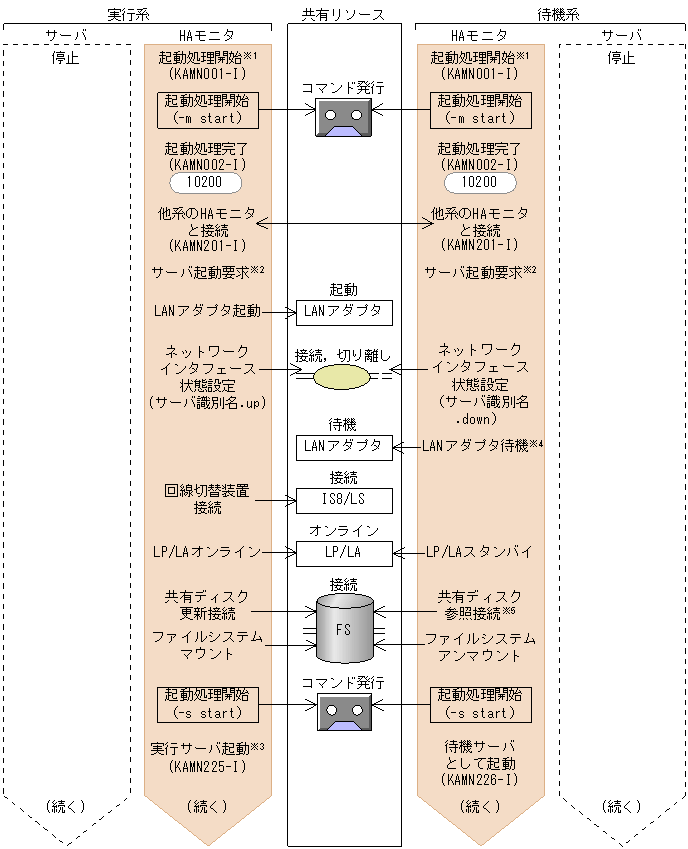

図2-107　HAモニタとのインタフェースを持つサーバの起動・停止処理の流れ1（サーバの起動まで）

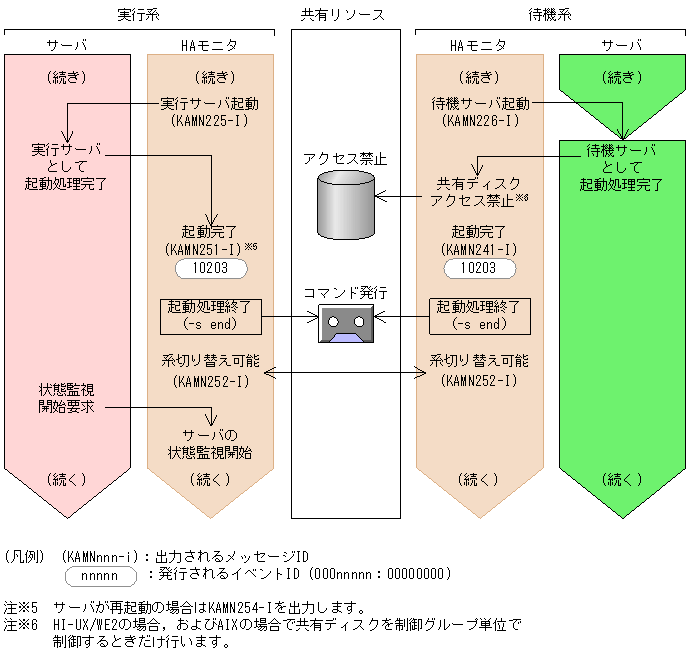

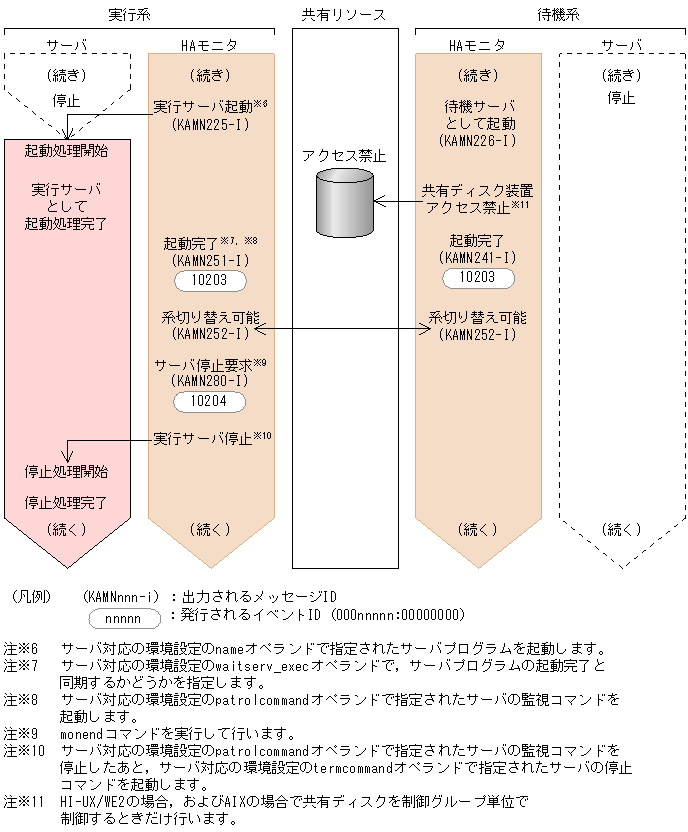

図2-108　HAモニタとのインタフェースを持つサーバの起動・停止処理の流れ2（起動完了からサーバの状態監視）

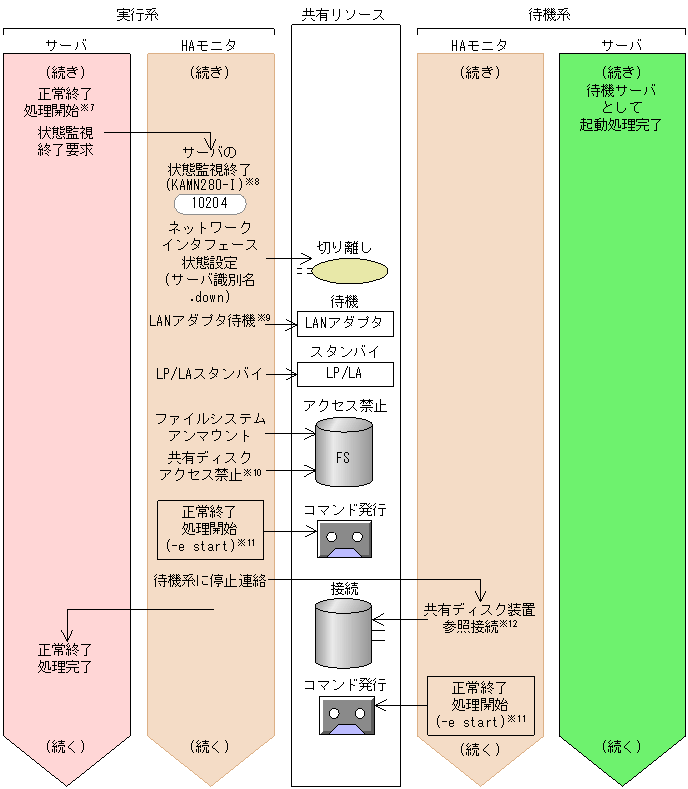

図2-109　HAモニタとのインタフェースを持つサーバの起動・停止処理の流れ3（サーバの状態監視完了から共有リソースの切り離し）

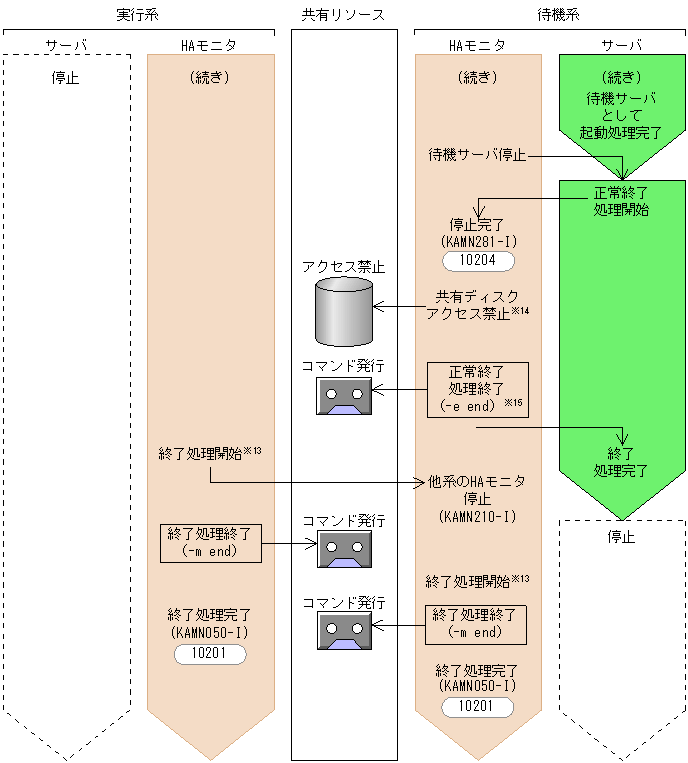

図2-110　HAモニタとのインタフェースを持つサーバの起動・停止処理の流れ4（停止まで）

(b)　サーバがHAモニタとのインタフェースを持たない場合

サーバがHAモニタとのインタフェースを持たない場合に，HAモニタが行うサーバの起動・停止処理の流れを，次の図に示します。

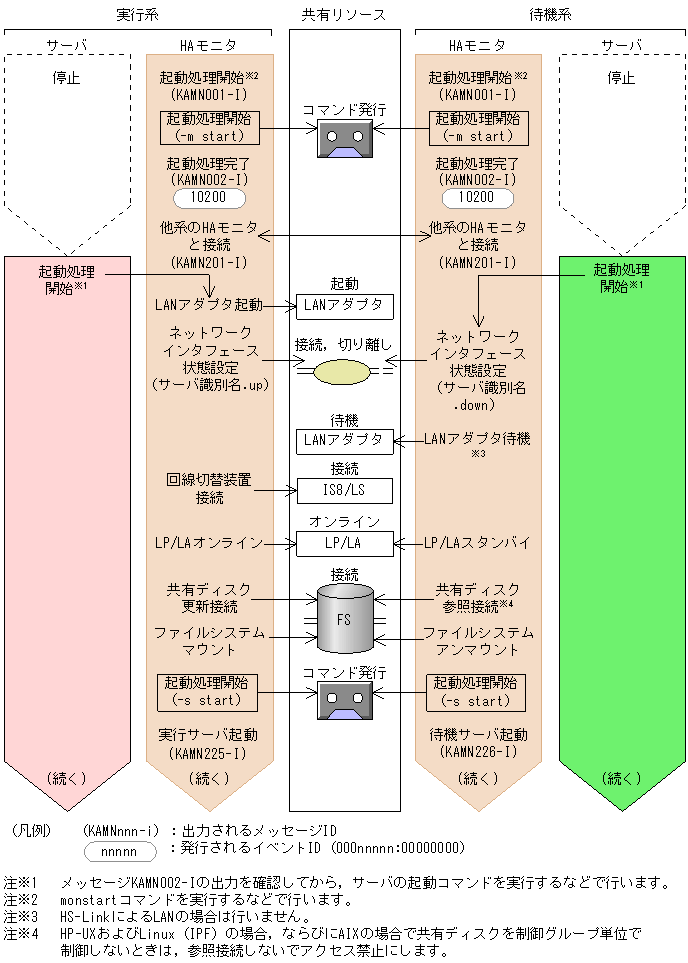

図2-111　HAモニタとのインタフェースを持たないサーバの起動・停止処理の流れ1（サーバの起動まで）

図2-112　HAモニタとのインタフェースを持たないサーバの起動・停止処理の流れ2（サーバの起動完了）

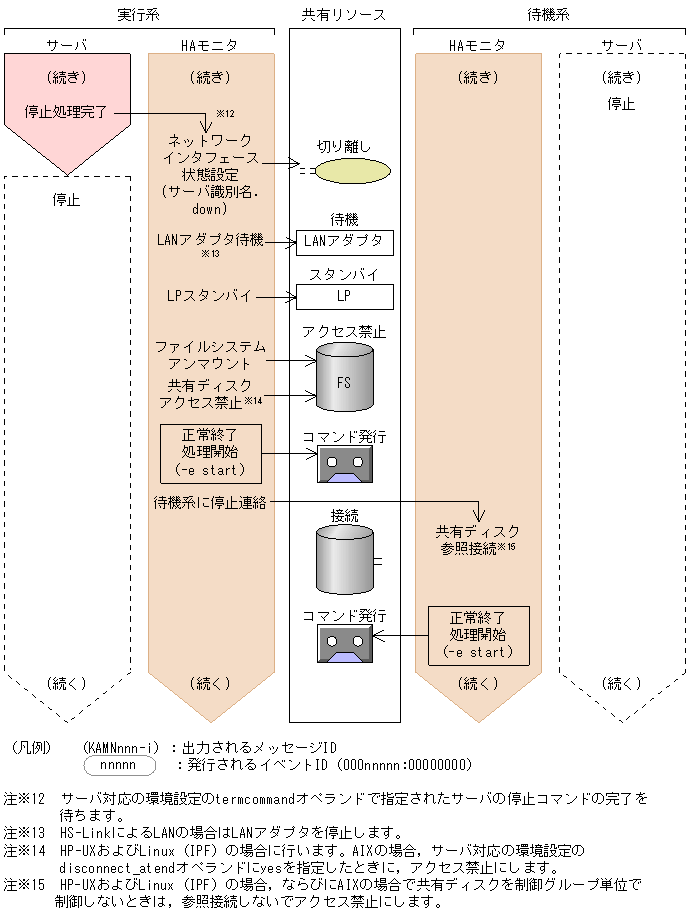

図2-113　HAモニタとのインタフェースを持たないサーバの起動・停止処理の流れ3（共有リソースの切り離し）

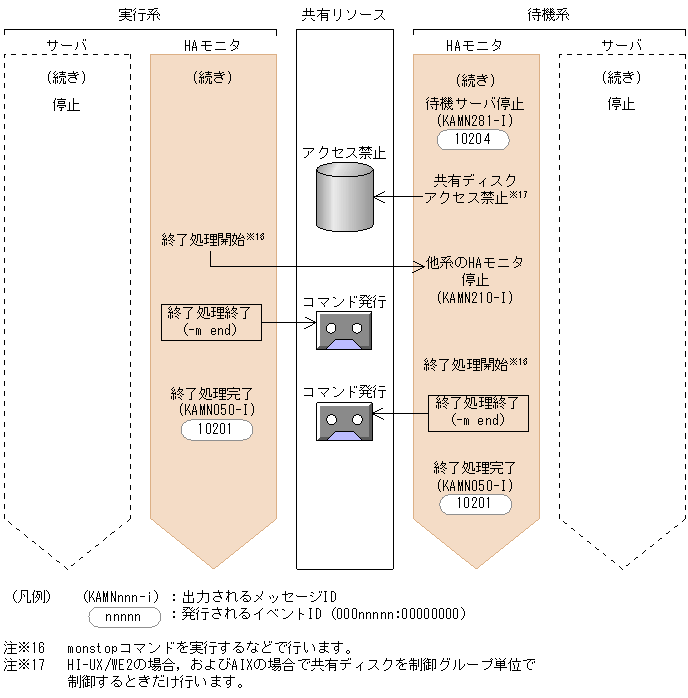

図2-114　HAモニタとのインタフェースを持たないサーバの起動・停止処理の流れ4（停止まで）
