OLTP構成では，論理ハードコピー機能を使用できます。論理ハードコピー機能を使用すると，CUI画面およびGUI画面のフィールドボックス中に配置した，文字，けい線などの画面オブジェクトを印刷できます。

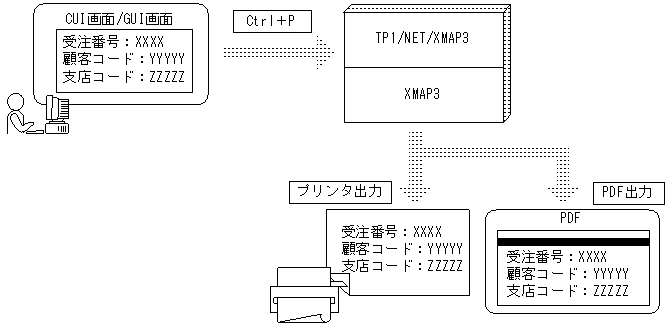

論理ハードコピー機能の概要を次の図に示します。

図7-18　論理ハードコピー機能の概要

論理ハードコピー機能の対象画面とオブジェクトを次の表に示します。なお，GUI画面では，フィールドボックスが一つ配置してあるフィールドボックス中のオブジェクトだけが対象です。フィールドボックスが存在しない，または二つ以上配置されているGUI画面では利用できません。

表7-36　論理ハードコピー機能の対象画面とオブジェクト

対象画面	対象オブジェクト	備考
CUI画面	固定フィールド	−
	出力フィールド	−
	予約フィールド	−
	入出力フィールド	−
	けい線／矩形	−
GUI画面	固定フィールド	−
	出力フィールド	−
	出力日付フィールド	−
	出力時刻フィールド	−
	予約フィールド	−
	入出力フィールド	使用目的にパスワードを設定していても，「＊」ではなく，入力した文字が印刷されます。
	入出力日付フィールド／ 入出力時刻フィールド	入力途中のデータは，論理ハードコピーを実行したときに表示書式の形式に編集されて，印刷されます。また，入力途中のデータの形式が不正のときは，オペレータインジケータにエラーメッセージが表示され，論理ハードコピーの印刷は実行されません。
	固定ポップアップフィールド／ 可変ポップアップフィールド	−
	けい線／矩形	次の設定で印刷されます。 線の種類：実線 線の太さ：中 「線の位置」が中央に設定された線は，正しく印刷されません。
	トグルフィールド	トグル種別に関係なく，チェックありの場合は全角文字の「1」，チェックなしの場合は全角文字の「0」に変換して印刷されます。 トグル色は黒色で印刷されます。 トグルフィールドの全体非表示は無効になり，表示された状態で印刷されます。

（凡例）

−：なし。

注

論理ハードコピーは，次に示す設定で印刷されます。

• 背景色：白
• けい線の色：黒
• 文字色：黒
• 文字サイズ：標準
• 文字の書体：標準
• 文字の強調：標準

「文字だけ非表示」，「反転表示」属性の設定は無効になり，通常文字として印刷されます。また，画面の表示中に，印刷範囲内にカーソルが表示されていても印刷されません。

＜この節の構成＞

7.19.1　論理ハードコピー機能の操作

7.19.2　表示・印刷環境ファイル（XPWconfig）の設定

7.19.3　設定項目が有効となる印刷モード

7.19.4　論理ハードコピー機能を使用するときの注意
