HP-UXで外字を扱う際は，外字パターンをいったんUDCファイルと呼ばれる形式のファイルに格納してから，既存のフォントに外字パターンをマージして使用します。

外字パターンの定義は，HP-UXのX Window Systemに付属しているUDCエディタを使用します。

ここでは，外字定義の概要を説明します。次の手順で定義してください。

1. 次のコマンドを実行してUDCエディタを起動します。



   % xudced△UDCファイル名△幅x高さ


   （例）16ドット×16ドットのUDCファイルgai16.udcを作成する場合


   　
   　　% xudced△gai16.udc△16x16
   　

   UDCエディタを起動すると，シフトJIS用（JIS X 0208と表示される）とEUC用（JIS X 0212と表示される）の2枚の編集ウィンドウが表示されますが，EUC用の編集ウィンドウは使用しないため，閉じてください。

2. 編集ウィンドウで，外字を登録したいコードをスクロールウィンドウ内から選択します。

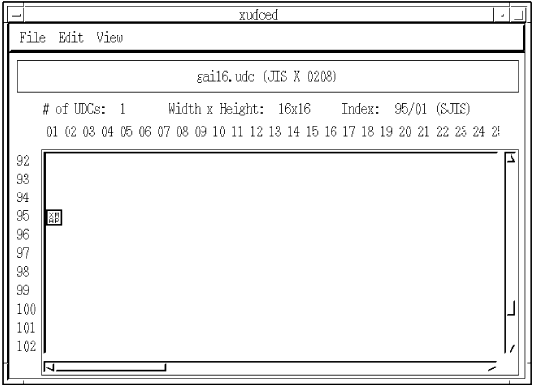

   登録する外字のコードは区点コードになります。下記の画面では，95区01点に外字が登録されています。




   区点コードとKEISコードおよびシフトJISの外字コードの対応を次に示します。


   表7-34　文字コードの対応表（HP-UX）

   区点コード	シフトJIS	KEIS
   95区01点〜95区94点	0xf040〜0xf09e	0x81a1〜0x81fe
   96区01点〜96区94点	0xf09f〜0xf0fc	0x82a1〜0x82fe
   97区01点〜97区94点	0xf140〜0xf19e	0x83a1〜0x83fe
   ： ：	： ：	： ：
   118区01点〜118区94点	0xfb9f〜0xfbfc	0x98a1〜0x98fe
   119区01点〜119区94点	0xfc40〜0xfc9e	0x99a1〜0x99fe
   120区01点〜120区94点	0xfc9f〜0xfcfc	0x9aa1〜0x9afe
   120区01点〜120区94点	0xfc9f〜0xfcfc	0x9aa1〜0x9afe

   注　シフトJISの「0x**7d」には，定義できません。



3. 「Edit」メニューの「Modify pattern...」を選択します。

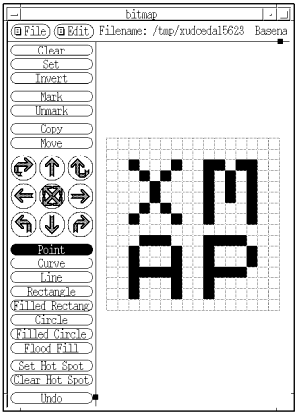

   ビットマップエディタが表示されるので，必要に応じて外字パターンを編集します。




4. ビットマップエディタの「Save」メニューで文字パターンを保存し，「Quit」メニューで終了します。
   UDCエディタ側に作成した文字パターンが反映されます。

5. UDCエディタの「Save」メニューで外字パターンを保存してから，UDCエディタを終了します。

外字を定義したら，定義した外字パターンを既存のフォントファイル（PCFファイル形式）にマージします。

マージ処理は，udccコマンドを使用します。

udccコマンドの書式を次に示します。


% udcc△-m△入力元PCFファイル名△UDCファイル名 > 出力先PCFファイル名


（例）XMAP3で使用する16ドット×16ドットの漢字フォントに対してUDCファイルgai16.udcをマージした外字フォントファイルを，/tmpディレクトリに作成する場合


% udcc△-m△/usr/lib/X11/fonts/hp_japanese/100dpi/got16k.pcf△gai16.udc >
/tmp/got16k.pcf


帳票印刷で外字の印字を行う場合の，マップ帳票，書式オーバレイおよび行データにて指定した文字サイズと，XMAP3が外字出力時に読み込みを行う漢字フォントのPCFファイル名および論理フォント名称の，それぞれの対応を次の表に示します。

表7-35　文字サイズ，漢字フォントのPCFファイル名および論理フォント名称の対応

文字サイズ		フォント ドット数	フォントファイルパス
ページ※1	シリアル※2		論理フォント名称
5 ポイント	−	16×16	/usr/lib/X11/fonts/hp_japanese/100dpi/got16k.pcf
			-hp-gothic-medium-r-normal--16-116-100-100-c-160- jisx0208.1983-0
7 ポイント	9 ポイント	24×24	/usr/lib/X11/fonts/hp_japanese/100dpi/min24k.pcf
			-hp-mincho-medium-r-normal--24-173-100-100-c-240- jisx0208.1983-0
9 ポイント	−	32×32	/usr/lib/X11/fonts/hp_japanese/100dpi/gai32.pcf
			-hp-mincho-medium-r-normal-gai32c-32-232-100-100-c-320- jisx0208.1990-0
12 ポイント	−	40×40	/usr/lib/X11/fonts/hp_japanese/100dpi/gai40.pcf
			-hp-mincho-medium-r-normal-gai40c-40-288-100-100-c-400- jisx0208.1990-0
14 ポイント	−	48×48	/usr/lib/X11/fonts/hp_japanese/100dpi/gai48.pcf
			-hp-mincho-medium-r-normal-gai48c-48-346-100-100-c-480- jisx0208.1990-0

（凡例）

−：該当なし

注※1

ページプリンタ（LIPS，PostScript）に対する，網掛け帳票，グラフィック帳票および書式オーバレイ中の文字サイズ

注※2

シリアルインパクトプリンタ（ESC/P）に対する，けい線帳票およびプレプリント帳票中の文字サイズ

　

外字ファイルを作成する時は，UDCエディタで作成した，それぞれのドットの外字パターンと，そのドットに対応するフォントファイルパスに記載されたPCFファイルのマージをしてください。

なお，got16k.pcf（16ドット用）およびmin24k.pcf（24ドット用）のPCFファイルは，HP-UXが標準で用意しています。gai32.pcf（32ドット用），gai40.pcf（40ドット用）およびgai48.pcf（48ドット用）のPCFファイルについては，外字が定義されていないものを，/opt/HIXMAP/lib/fontsディレクトリ下に提供していますので，/usr/lib/X11/fonts/hp_japanese/100dpiディレクトリ下にコピーして外字のマージをしてください。

• UDCエディタを使用すると，区点コード1区〜94区の間にも文字パターンを定義できますが，この領域は内字コード領域とJIS X 0208の保留領域（9〜15区，85〜94区）の領域のため，この領域に文字が定義された場合，元のフォントに定義されている文字情報が上書きされますので，区点コード1区〜94区への定義はしないでください。
• UDCエディタで作成した32ドットフォント，40ドットフォントおよび48ドットフォントは，必ずXMAP3が提供しているPCFフォントとマージして使用してください。
