AIXが提供する外字用ユティリティツール「fontutil」を使用して外字パターンを定義します。外字登録方法の詳細については，IBM社発行のマニュアルを参照してください。

ここでは，外字定義の概要を説明します。次の手順で定義してください。

1. 外字用ユティリティツールを次のコマンドで起動します。



   /usr/bin/X11/fontutil

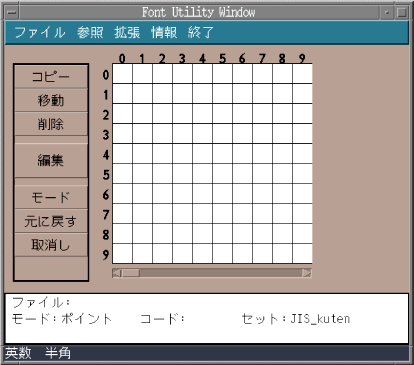

   外字用ユティリティツールを起動すると次のウィンドウが表示されます。




2. 外字パターンを登録するフォントを読み込みます。
   登録する外字ファイルは，帳票印刷時に印字する文字サイズに応じて異なりますので，必要に応じて下表に示す外字ファイルを読み込んでください。
   ディレクトリ：/usr/lib/X11/fonts/
   　


   文字サイズ	サイズ	ファイル名	論理フォント名
   5ポイント	16ドット	IBM_JPN12C.pcf.Z	-ibm_aix-gothic-medium-r-normal--16-120-100-100-m-160-ibm-udcjp
   7ポイント 9ポイント 12ポイント 14ポイント	24ドット	IBM_JPN17C.pcf.Z	-ibm_aix-mincho-medium-r-normal--24-170-100-100-m-240-ibm-udcjp

   上記フォントファイルには，標準でIBM拡張文字も含んでいます。



3. フォントユティリティのメニューの「拡張」を選択し，編集する文字コードを「PC（SJIS）」を選択します。
4. シフトJISコードで定義したい文字コード範囲（シフトJISの外字範囲は0xF040〜）を横スクロールバーでウィンドウ部に表示します。
5. ［編集］ボタンをクリックし，パターンを定義したい特定の文字コードをクリックします。

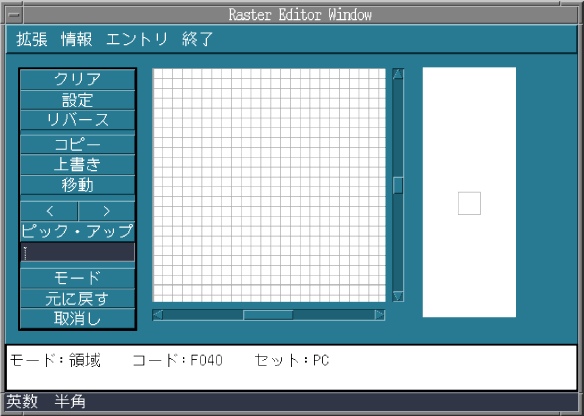

   編集ウィンドウ画面「ラスタエディタ」が表示されるので，必要に応じて外字パターンを編集します。




6. パターンの編集が完了したら，メニューバーの「エントリ」中の「イメージ・エントリ」を選択して登録したい外字コードであることを確認後，［了解］を押してください。
   フォントユティリティ画面の登録した外字コード部に外字パターンが定義されます。このイメージ・エントリの編集画面を終了する場合には，メニューバーから「終了」を選択してください。フォントユティリティ画面に戻ります。

7. すべての文字パターンの定義が完了したら，フォントユティリティ画面のメニューバー「ファイル」中の「保存」を選択後，格納する外字ファイルを選択してください。
   このとき格納する外字ファイルは，最初に読み込んだ外字ファイルと同じファイルにしてください。


定義した外字ファイルをXMAP3のスタンドアロン帳票印刷時に使用するために，外字ファイルを次の手順で登録します。

1. 外字パターンを定義した外字ファイル（IBM_JPN12C.pcf.ZおよびIBM_JPN17C.pcf.Z）を，次のディレクトリにコピーします。
   なお，印字する文字サイズに関係なく必ず両方の外字ファイル（IBM_JPN12C.pcf.ZおよびIBM_JPN17C.pcf.Z）をコピーしてください。




2. 次に示すコマンドで，格納した外字ファイルを解凍します。




   正しく解凍できたら，ファイル名称の末尾の「.Z」がなくなったファイル名称になり，ファイルサイズも大きくなります。


スタンドアロン構成で外字として利用できる領域の文字コードの対応（区点コード，シフトJIS，KEISコード）を次に示します。

表7-33　文字コードの対応表（AIX）

区点コード	シフトJIS	KEIS
95区01点〜95区94点	0xf040〜0xf09e	0x81a1〜0x81fe
96区01点〜96区94点	0xf09f〜0xf0fc	0x82a1〜0x82fe
97区01点〜97区94点	0xf140〜0xf19e	0x83a1〜0x83fe
:	:	:
103区01点〜103区94点	0xf440〜0xf49e	0x89a1〜0x89fe
104区01点〜104区94点	0xf49f〜0xf4fc	0x8aa1〜0x8afe
:	:	:
114区01点〜114区94点	0xf99f〜0xf9fc	0x94a1〜0x94fe

注1　

シフトJISの「0x**7FF」には定義できません。

注2　

シフトJISコード0xFA40〜には，あらかじめIBM拡張文字セットが定義されているので，この領域には外字の定義をしないでください。
