26.2.9　ClusterPerfectに関する準備

クラスタソフトウェアにClusterPerfectを使用している場合にこの項をお読みください。

なお，ClusterPerfectの環境設定方法の詳細については，ClusterPerfectのマニュアルを参照してください。

＜この項の構成＞
(1)　系切り替えができないシステム構成
(2)　ネットワーク構成例
(3)　シナリオの準備
(4)　HiRDB用のシナリオ設定で使用するシェル

(1)　系切り替えができないシステム構成

ClusterPerfectを使用した系切り替え機能には次に示す前提条件があります。

(a)　系切り替えができるシステム構成

系切り替えができるシステム構成を次の図に示します。

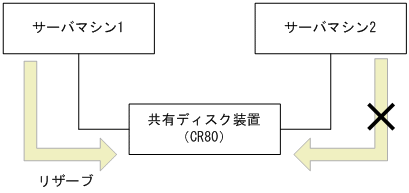

図26-41　系切り替えができるシステム構成

[図データ]

〔説明〕
共有ディスク装置（CR80）にある二つファイバーケーブルに，各サーバマシンのファイバーケーブルを接続しています。このシステム構成では排他制御が正しく動作します。
(b)　系切り替えができないシステム構成

系切り替えができないシステム構成を次の図に示します。

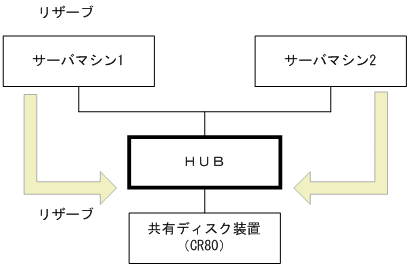

図26-42　系切り替えができないシステム構成（その1）

[図データ]

〔説明〕
CR80とサーバマシンの間に光HUBを設置すると，サーバマシン1がリザーブ状態でも，サーバマシン2を再起動するとリザーブが外れてしまいます。これはサーバマシン2が生成するLIPがサーバマシン1に影響しているためです。

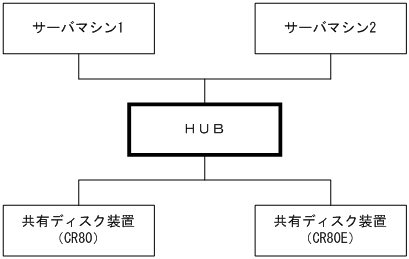

図26-43　系切り替えができないシステム構成（その2）

[図データ]

〔説明〕
  • HUBを利用しているため，システム再起動時に生成されるLIPによって排他制御が外れてしまい正しく動作しません。
  • SWITCHの場合はLIPがそれぞれ独立するため，正しく動作します。
  • Fiber-HUBを利用する場合は，LIPの影響によって排他制御に不具合が発生します。
    注意
    LIPはloopに接続している機器すべてに対して有効になります。したがって，CR80を2台接続している場合や，複数のサーバマシンとCR80がHUB経由となっている場合は，排他制御が正しく行われないことがあります。

(2)　ネットワーク構成例

(a)　IPアドレスを引き継ぐ場合

IPアドレスを引き継ぐ場合は，論理IPアドレスと論理IPアドレスに対応するホスト名（IPタイプリソースに設定するIPアドレスのホスト名）を設定します。また，この論理IPアドレスは系切り替え機能によって複数のサーバマシン上で再配置できるように設定してください。IPアドレスを引き継ぐ場合のネットワーク構成例を次の図に示します。

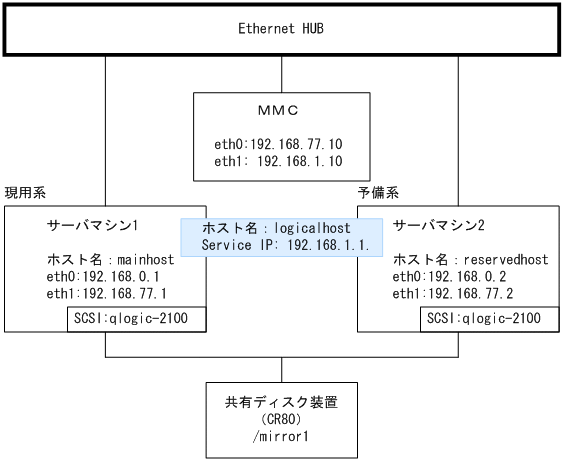

図26-44　IPアドレスを引き継ぐ場合のネットワーク構成例（ClusterPerfect使用時）

[図データ]

〔説明〕
  • 論理IPアドレス（Service IP：192.168.1.1.）と論理IPアドレスに対応するホスト名（logicalhost）を設定します。
  • サーバマシン1とサーバマシン2にはHiRDBがインストールされています。
  • MMCのマシンにはサーバマシン1とサーバマシン2を監視するClusterPerfectがインストールされています。
  • /mirror1はマウントポイントです。
  • 共有ディスク装置（/mirror1）にはHiRDBのシステムファイルを作成します。
(b)　IPアドレスを引き継がない場合

IPアドレスを引き継がない場合は，現用系と予備系とで異なるIPアドレス及びホスト名を設定します。したがって，HiRDBのシステム共通定義のpdunit -cオペランドに予備系のホスト名を指定する必要があります。IPアドレスを引き継がない場合のネットワーク構成例を次の図に示します。

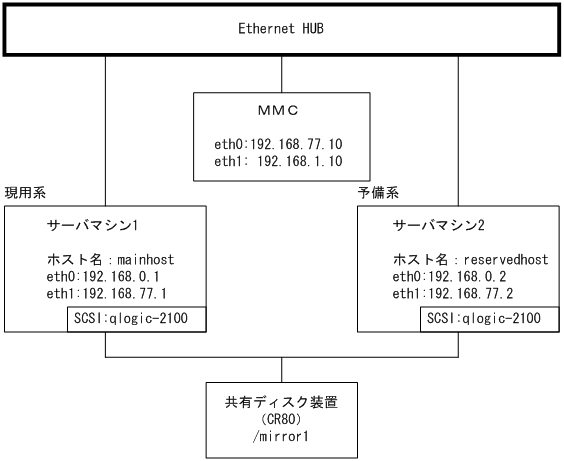

図26-45　IPアドレスを引き継がない場合のネットワーク構成例（ClusterPerfect使用時）

[図データ]

〔説明〕
  • サーバマシン1とサーバマシン2にはHiRDBがインストールされています。
  • MMCのマシンにはサーバマシン1とサーバマシン2を監視するClusterPerfectがインストールされています。
  • /mirror1はマウントポイントです。
  • 共有ディスク装置（/mirror1）にはHiRDBのシステムファイルを作成します。

(3)　シナリオの準備

ClusterPerfectのDNCWARE設計支援システムで，異常停止，開始，停止，及びテイクオーバのシナリオを作成して登録します。シナリオの作成及び登録方法については，ClusterPerfectのマニュアルを参照してください。ここでは，シナリオの内容概略について説明します。

(a)　異常停止のシナリオの内容

異常停止のシナリオの内容概略を次に示します。

1：プロセス4(enddb)非同期呼び出し
2：ディスク1(CR80)切り離し
3：サービスIP1(serviceIP)切り離し
(b)　開始のシナリオの内容

開始のシナリオの内容概略を次に示します。

1：サービスIP1(serviceIP)組み込み
2：ディスク1(CR80) 組み込み
3：プロセス3(startdb)非同期呼び出し
(c)　停止のシナリオの内容

停止のシナリオの内容概略を次に示します。

1：プロセス4(enddb)非同期呼び出し
2：ディスク1(CR80)切り離し
3：サービスIP1(serviceIP)切り離し
(d)　テイクオーバのシナリオの内容

テイクオーバのシナリオの内容概略を次に示します。

1：サービスIP1(serviceIP)組み込み
2：プロセス10(mount1)非同期呼び出し
3：プロセス3(startdb)非同期呼び出し

(4)　HiRDB用のシナリオ設定で使用するシェル

HiRDB用のシナリオ設定で使用するシェルの例について説明します。

(a)　HiRDB/シングルサーバの場合

HiRDB/シングルサーバ用のシナリオ設定で使用するシェルの例を次に示します。

●開始

#!/bin/sh
PDDIR=/hirdb_x
PATH=/bin:/usr/bin:/usr/ucb:$PDDIR/bin
PDCONFPATH=$PDDIR/conf
SHLIB_PATH=$PDDIR/lib
LD_LIBRARY_PATH=$PDDIR/lib
export PATH PDDIR PDCONFPATH SHLIB_PATH LD_LIBRARY_PATH
# single
$PDDIR/bin/pdstart
exit 0

●終了

#!/bin/sh
PDDIR=/hirdb_x
PATH=/bin:/usr/bin:/usr/ucb:$PDDIR/bin
PDCONFPATH=$PDDIR/conf
SHLIB_PATH=$PDDIR/lib
LD_LIBRARY_PATH=$PDDIR/lib
export PATH PDDIR PDCONFPATH SHLIB_PATH LD_LIBRARY_PATH
# single
$PDDIR/bin/pdstop -f
exit 0

●共有ディスクのマウント

#!/bin/sh
/usr/local/DNCWARE/bin/genresv /dev/sdb
sleep 10
/usr/local/DNCWARE/bin/hadkresv /dev/sdb
mount /mirror1
(b)　HiRDB/パラレルサーバの場合

HiRDB/パラレルサーバ用のシナリオ設定で使用するシェルの例を次に示します。

●開始

#!/bin/sh
PDDIR=/hirdb_x
PATH=/bin:/usr/bin:/usr/ucb:$PDDIR/bin
PDCONFPATH=$PDDIR/conf
SHLIB_PATH=$PDDIR/lib
LD_LIBRARY_PATH=$PDDIR/lib
export PATH PDDIR PDCONFPATH SHLIB_PATH LD_LIBRARY_PATH
# parallel
$PDDIR/bin/pdstart -q
exit 0

●終了

#!/bin/sh
PDDIR=/hirdb_x
PATH=/bin:/usr/bin:/usr/ucb:$PDDIR/bin
PDCONFPATH=$PDDIR/conf
SHLIB_PATH=$PDDIR/lib
LD_LIBRARY_PATH=$PDDIR/lib
export PATH PDDIR PDCONFPATH SHLIB_PATH LD_LIBRARY_PATH
# parallel
$PDDIR/bin/pdstop -z
exit 0

●共有ディスクのマウント

#!/bin/sh
/usr/local/DNCWARE/bin/genresv /dev/sdb
sleep 10
/usr/local/DNCWARE/bin/hadkresv /dev/sdb
mount /mirror1
