(a)　現用系と予備系で一致させること

現用系及び予備系で，次に示すことを一致させてください。

• HiRDB及び関連プログラムプロダクトのバージョン
• HiRDB管理者の環境(ユーザID，グループID，環境変数)
• HiRDB運用ディレクトリの絶対パス名
• HiRDBシステム定義の内容
• HiRDBファイルの設定形式
• ユーザの実行形式プログラム

(b)　環境設定に関する注意事項

• 現用系及び予備系の両方にHiRDBの環境設定を行ってください。また，現用系及び予備系HiRDBのバージョンを合わせてください。また，HiRDBをバージョンアップする場合は，現用系及び予備系の両方をバージョンアップしてください。
• HiRDB運用ディレクトリを共有ディスク上に作成しないでください。
• DNSサーバを使用しない場合は再配置可能なIPアドレスをhostsファイルに登録してください。
• 回復不要FESユニットには系切り替え機能を適用できません。
• マルチスタンバイ構成を適用する場合は，クラスタソフトウェアのマルチスタンバイ機能を有効にする必要があります。マルチスタンバイ機能の設定方法については，各クラスタソフトウェアのマニュアルを参照してください。

ClusterPerfect使用時の注意事項

HiRDBの環境設定をする前に，ClusterPerfectのデーモンを次に示すコマンドで停止してください。このコマンドの実行にはroot権限が必要です。

# /etc/rc.d/init.d/dncware_daemon stop

ClusterPerfectのデーモンを開始するときは，次に示すコマンドを実行してください。

# /etc/rc.d/init.d/dncware_daemon start

現用系と予備系で共有する外付けハードディスクが必要です。このハードディスクを共有ディスク装置といいます。

(a)　共有ディスクの割り当て

共有ディスクの割り当てを次の図に示します。

図26-28　共有ディスクの割り当て

〔説明〕

ユニット単位の切り替えのためユニットごとに共有ディスクを割り当てます。

共有ディスク装置には次に示すHiRDBファイルシステム領域を作成します。

• RDエリア用のHiRDBファイルシステム領域
• システムファイル用のHiRDBファイルシステム領域
• バックアップファイル用のHiRDBファイルシステム領域
• アンロードログファイル用のHiRDBファイルシステム領域

注意事項

• これらのHiRDBファイルシステム領域は両方（現用系及び予備系）のHiRDBから同じパス名で参照できるように設定してください。
• 共用RDエリア用HiRDBファイルシステム領域を作成した共有ディスクは全ユニットから読み書きモードでアクティブにしておく必要があります。このため，系切り替え機能に伴って非アクティブ化，及びアクティブ化をしてはなりません。
• 通常ファイルでは，ディスクに反映されない状態（例えば，HiRDBで書き込み完了していても，OSキャッシュ上に残っている状態など）で系が切り替わると，更新内容が失われることがあるため，キャラクタ型スペシャルファイルを推奨します。ただし，系切り替えが発生してもOSがデータを保証する通常ファイル（ジャーナルファイルシステム）であれば，次に示すファイルを共有ディスク上に配置してもかまいません。
  ・pdlogunldコマンド又は自動ログアンロード機能でアンロードするアンロードログファイル
  ・データベース複写ユティリティ（pdcopy）で取得するバックアップファイル
  ・データベース再編成ユティリティ（pdrorg）で作成するアンロードデータファイル


(b)　共有ディスクのアクセス制御

系切り替え機能を使用する場合，系の切り替え元と切り替え先の両方から同時に共有ディスクにアクセスが行われると，データベースが壊れる可能性があります。そのため，両方の系から共有ディスクをアクセスできないように制御を行う必要があります。共有ディスクのアクセス制御は，クラスタソフトウェアが行うか，又はHiRDBが行います。

なお，通常は，「クラスタソフトウェアによる共有ディスクのアクセス制御」の方法で共有ディスクのアクセス制御を行います。「HiRDBによる共有ディスクのアクセス制御」の方法は，HAモニタ 01-08以降が前提条件になります。

クラスタソフトウェアによる共有ディスクのアクセス制御

クラスタソフトウェアが共有ディスクのアクセス制御を行います。実行系をアクティブに，待機系及び停止中の系を非アクティブに制御し，実行系だけが共有ディスクにアクセスできるようにします。クラスタソフトウェアによる共有ディスクのアクセス制御を次の図に示します。

図26-29　クラスタソフトウェアによる共有ディスクのアクセス制御

〔説明〕

非アクティブの系からは共有ディスクをアクセスできません。そのため，実行系だけが共有ディスクにアクセスできます。

共有ディスクの切り替え方法（アクティブ，非アクティブの切り替え方法）については，クラスタソフトウェアのマニュアルを参照してください。

なお，HAモニタを使用している場合は，HAモニタのserver定義文のdiskオペランドを指定してください。

HiRDBによる共有ディスクのアクセス制御

HiRDBによる共有ディスクのアクセス制御は，HAモニタ 01-08以降が前提条件になります。

HiRDBが共有ディスクのアクセス制御を行います。この場合，共有ディスクの切り替え（アクティブ，非アクティブの切り替え）は行いません。次に示す流れで系が切り替わります。

1. 系が切り替わる障害が発生しました。
2. 切り替え元の系ですべてのサーバプロセスが終了したことをHiRDBが確認します。
3. 系が切り替わります。
4. 切り替え先の系から共有ディスクへのアクセスを開始します。

HiRDBによる共有ディスクのアクセス制御を次の図に示します。

図26-30　HiRDBによる共有ディスクのアクセス制御

• 適用基準
  次に示す場合にHiRDBによる共有ディスクのアクセス制御を行ってください。

  • 共用RDエリアを使用する場合
    共用RDエリアを使用する場合，バックエンドサーバがあるすべてのサーバマシンから，共用RDエリアがある共有ディスクをアクティブにする必要があります。そのため，更新可能BESと参照専用BESが同一サーバマシンにある場合に，更新可能BESが系切り替え対象となり，共有ディスクの切り替えが発生すると，参照専用BESから共用RDエリアが参照できなくなります。そのため，「クラスタソフトウェアによる共有ディスクのアクセス制御」の方法が使用できません。

  • ログ同期方式のリアルタイムSANレプリケーションを使用する場合
    ログ同期方式のリアルタイムSANレプリケーションを使用する場合，ログ適用サイトにTrueCopyを使用してシステムファイルをリモートコピーします。TrueCopyを使用する場合はLVMを使用できませんが，HAモニタがアクセス制御できる共有ディスクはLVMを前提としているため，「クラスタソフトウェアによる共有ディスクのアクセス制御」の方法が使用できません。

• HAモニタの環境設定
  HAモニタのserver定義文に次に示すオペランドを指定してください。

  • pairdown
    このオペランドにuse：serv_slowを指定してください。
    系の切り替え元でサーバプロセスが終了しない場合や，HiRDBがスローダウンした場合など，サーバプロセスの終了が確認できないことがあります。このような現象が発生すると，系を切り替えられません。このオペランドを指定すると，スローダウンなどによってサーバプロセスの終了を確認できない場合に，系をリセットして系を切り替えられます。

  • disk
    HAモニタで共有ディスクのアクセス制御をしないため，このオペランドを省略してください。


(a)　HiRDBシステム定義ファイルの構成

現用系，予備系とも同じHiRDBシステム定義を使用します。現用系のHiRDBシステム定義を作成した後に，そのHiRDBシステム定義を予備系にコピーしてください。HiRDB/シングルサーバ，及びHiRDB/パラレルサーバのHiRDBシステム定義ファイルの構成例を次に示します。

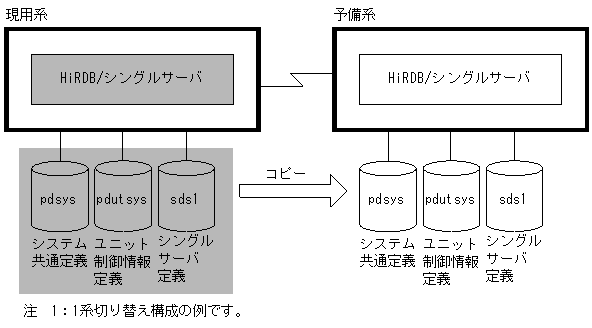

図26-31　スタンバイ型系切り替え機能使用時のHiRDBシステム定義ファイルの構成例（HiRDB/シングルサーバの場合）

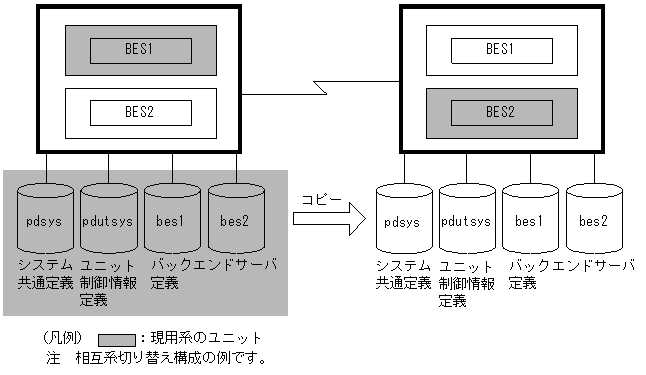

図26-32　スタンバイ型系切り替え機能使用時のHiRDBシステム定義ファイルの構成例（HiRDB/パラレルサーバの場合）

(b)　モニタモードの場合に設定するHiRDBシステム定義のオペランド

ここでは，モニタモードを使用した場合に設定するHiRDBシステム定義のオペランドについて説明します。関連するオペランドを次の表に示します。

表26-12　モニタモードの場合に設定するHiRDBシステム定義のオペランド

共有ディスクに作成したRDエリア用のHiRDBファイルシステム領域にRDエリアを定義します。ユーザ用RDエリアとシステム用RDエリアをそれぞれ異なる共有ディスクのHiRDBファイルシステム領域に作成するときの定義例を次に示すシステム構成例を基に説明します。

図26-33　HiRDB/シングルサーバのシステム構成例

●create rdarea文の指定例


create rdarea SMAST for masterdirectory                   1
  file name "/sds0111/srd01" initial 10 segments;
create rdarea SDIR for datadirectory                      2
  file name "/sds0112/srd02" initial 5 segments;
create rdarea SDIC for datadictionary                     3
  file name "/sds0113/srd03" initial 20 segments;
create rdarea SUSR01 for user used by PUBLIC              4
  file name "/sds0121/srd04" initial 500 segments;
create rdarea SUSR02 for user used by PUBLIC              5
  file name "/sds0131/srd05" initial 500 segments;


〔説明〕

1. マスタディレクトリ用RDエリア（SMAST）を共有ディスクAのHiRDBファイルシステム領域に作成します。
2. データディレクトリ用RDエリア（SDIR）を共有ディスクAのHiRDBファイルシステム領域に作成します。
3. データディクショナリ用RDエリア（SDIC）を共有ディスクAのHiRDBファイルシステム領域に作成します。
4. ユーザ用RDエリア（SUSR01）を共有ディスクBのHiRDBファイルシステム領域に作成します。
5. ユーザ用RDエリア（SUSR02）を共有ディスクCのHiRDBファイルシステム領域に作成します。


   図26-34　HiRDB/パラレルサーバのシステム構成例



●create rdarea文の指定例


create rdarea PMAST for masterdirectory                      1
    server name DIC file name "/dic0111/prd01"
    initial 10 segments;
create rdarea PDIR for datadirectory                         2
    server name DIC file name "/dic0112/prd02"
    initial 5 segments;
create rdarea PDIC for datadictionary                        3
    server name DIC file name "/dic0113/prd03"
    initial 20 segments;
create rdarea PUSR01 for user used by PUBLIC                 4
    server name BACK01 file name "/back0121/prd04"
    initial 500 segments;
create rdarea PUSR02 for user used by PUBLIC                 5
    server name BACK02 file name "/back0231/prd05"
    initial 500 segments;


〔説明〕

1. マスタディレクトリ用RDエリア（PMAST）を共有ディスクAのHiRDBファイルシステム領域に作成します。
2. データディレクトリ用RDエリア（PDIR）を共有ディスクAのHiRDBファイルシステム領域に作成します。
3. データディクショナリ用RDエリア（PDIC）を共有ディスクAのHiRDBファイルシステム領域に作成します。
4. ユーザ用RDエリア（PUSR01）を共有ディスクBのHiRDBファイルシステム領域に作成します。
5. ユーザ用RDエリア（PUSR02）を共有ディスクCのHiRDBファイルシステム領域に作成します。

マニュアル「HiRDB Version 9 システム導入・設計ガイド」の「グローバルバッファの割り当て方法」を参照して，作成したRDエリアにグローバルバッファを割り当ててください。

実行者　HiRDB管理者，及び監査人

監査証跡ファイルはHiRDB管理者が共有ディスクに作成します。HiRDB管理者，及び監査人は，共有ディスク上の監査証跡ファイルを運用してください。

(a)　監査証跡ファイルの作成

監査証跡ファイルは，HiRDB管理者が共有ディスクに作成します。

(b)　監査証跡ファイルの運用

系切り替えが発生した場合，HiRDBは共有ディスク上の監査証跡ファイルに監査事象を記録します。監査事象の記録に関する監査証跡ファイルの運用については，「24.6　監査証跡ファイルの運用」を参照してください。

(c)　監査証跡の取得

系切り替えが発生した場合，監査証跡取得状態の引き継ぎについては，切り替え元ユニットの停止状態に依存します。切り替え先の系が再開始の場合は系を切り替える前の状態を引き継ぎます。切り替え先の系が正常開始の場合はpd_auditオペランドの指定に従います。

(d)　pdloadの実行

HiRDB管理者は，監査証跡ファイルを入力情報として，pdloadを実行してください（認証は監査人）。ただし，障害などで系が切り替わった場合，HiRDBは切り替わる直前の監査事象を正しく取得しません。このため，pdloadを実行しても切り替え直前のデータを取得できない場合があります。

系切り替え構成でNetBackup連携機能を使用する場合で，バックアップを取得したNetBackupクライアントとは別のNetBackupクライアントで回復を行うときは，次の環境設定と運用が必要です。ただし，この環境設定と運用は，JP1/VERITAS NetBackup 5.0以降を使用している場合にだけ適用してください。

• NetBackupマスターサーバのインストールマシンに，次の空ファイルを作成します。
  /usr/openv/NetBackup/db/altnames/No.Restrictions

• 回復に使用するNetBackupクライアント名称（ポリシに設定するクライアントホスト名）は，回復に使用するバックアップデータを取得したNetBackupクライアント名称に変更する必要があります。NetBackupクライアント名称の変更などの詳細は，NetBackupに添付されているドキュメントを参照してください。
