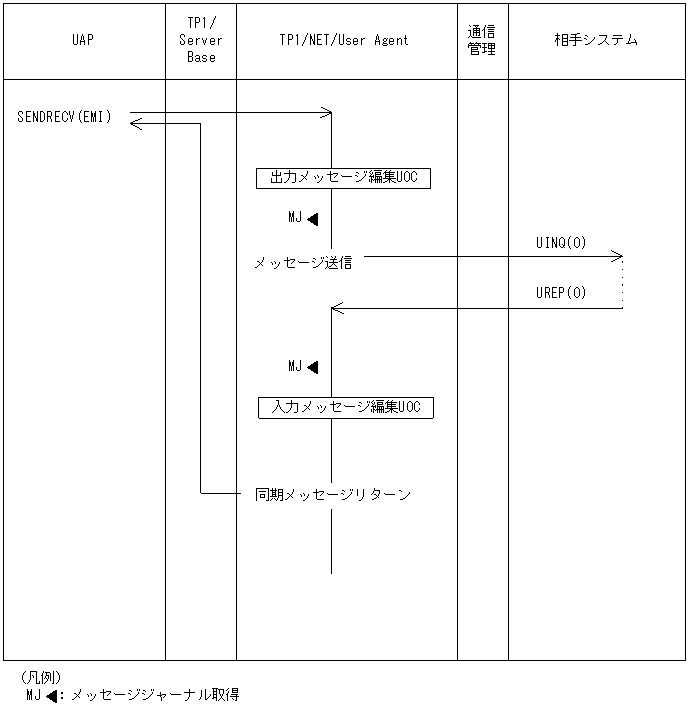

図A-7 問い合わせメッセージ送信時の処理の流れ（UAサービスデータ単位分割なしの場合）
![[図データ]](FIGURE/ZU990700.GIF)

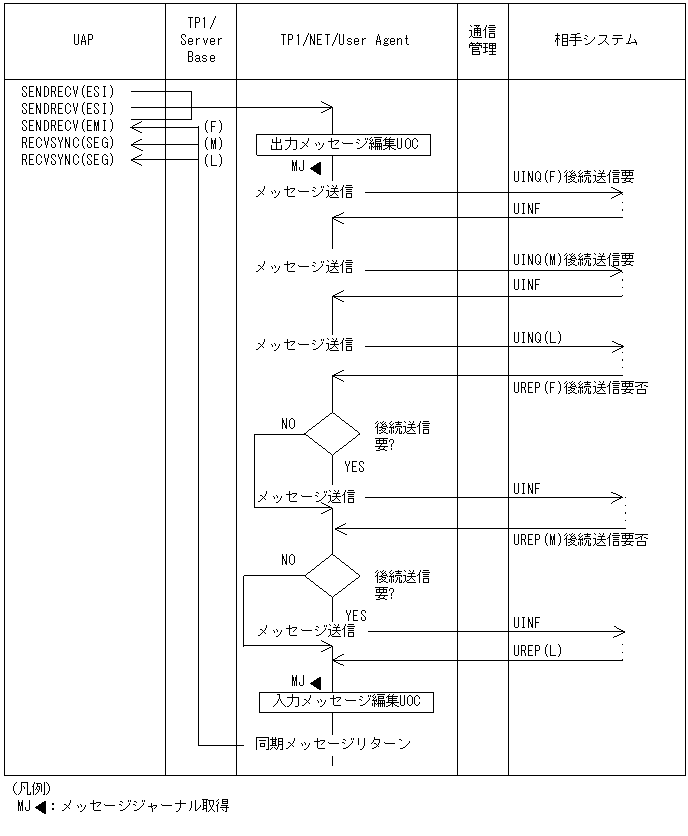

図A-8 問い合わせメッセージ送信時の処理の流れ（UAサービスデータ単位分割ありの場合）
![[図データ]](FIGURE/ZU990800.GIF)

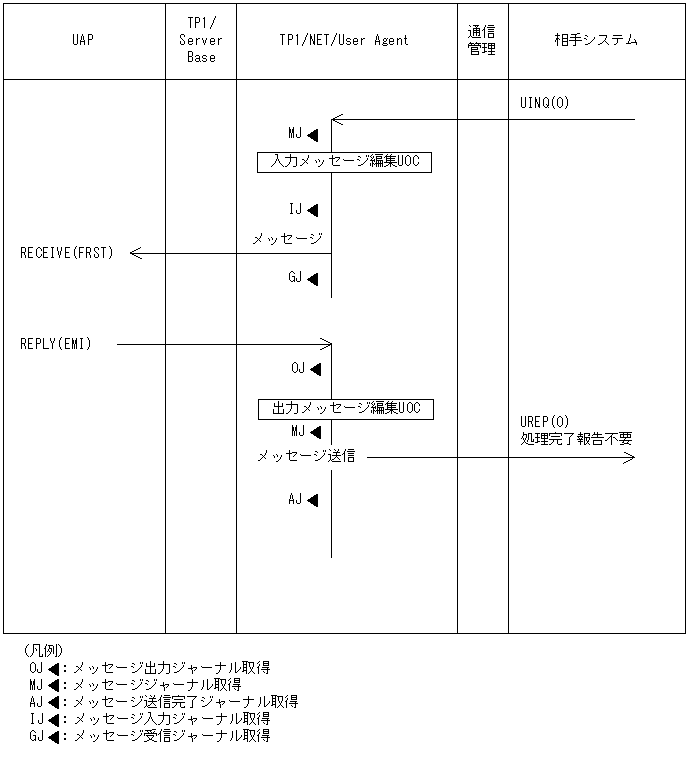

図A-9 応答メッセージ送信時の処理の流れ（UAサービスデータ単位分割なしの場合）
![[図データ]](FIGURE/ZU990900.GIF)

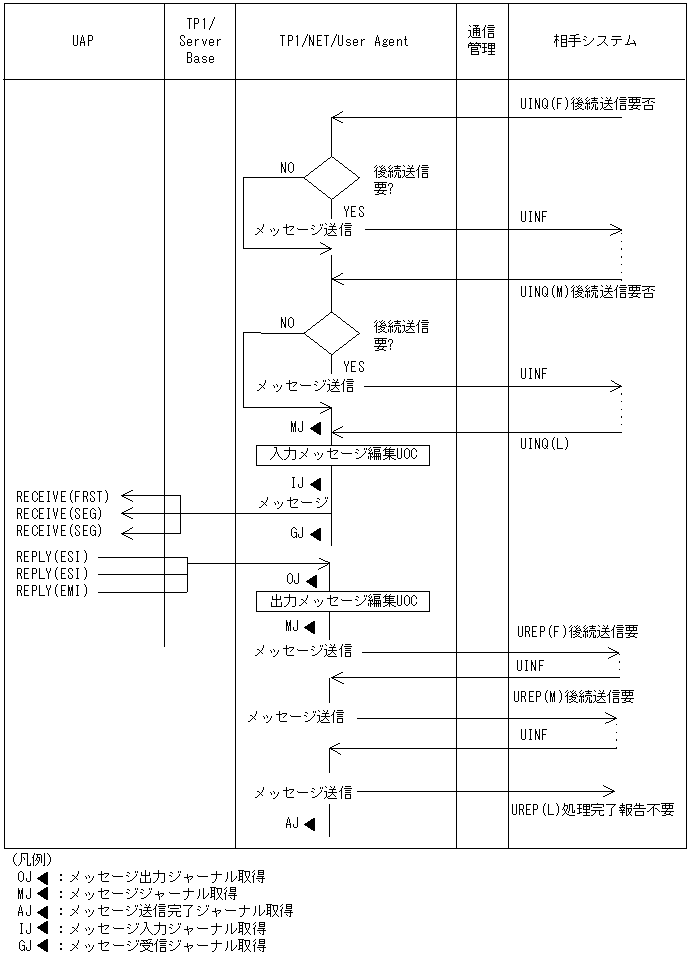

図A-10 応答メッセージ送信時の処理の流れ（UAサービスデータ単位分割ありの場合）
![[図データ]](FIGURE/ZU991000.GIF)
