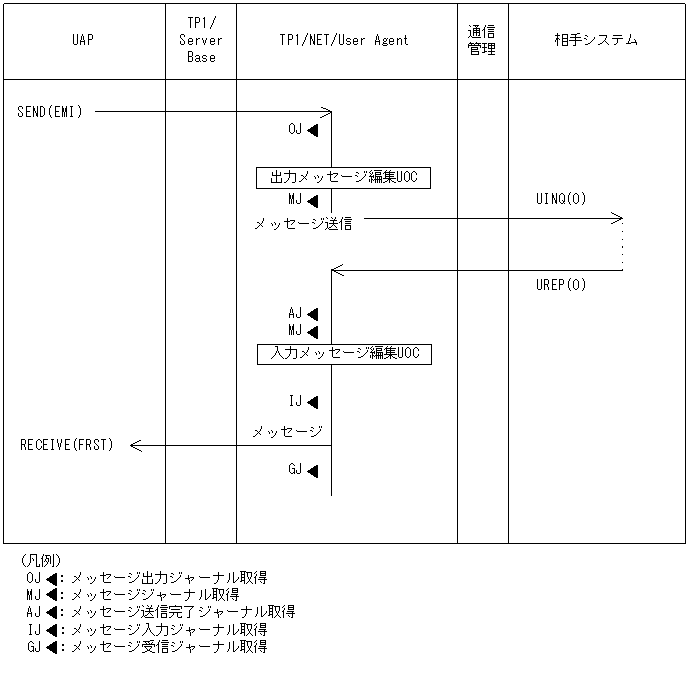

図A-1 request型論理端末からの一方送信メッセージの処理の流れ（UAサービスデータ単位分割なしの場合）
![[図データ]](FIGURE/ZU990100.GIF)

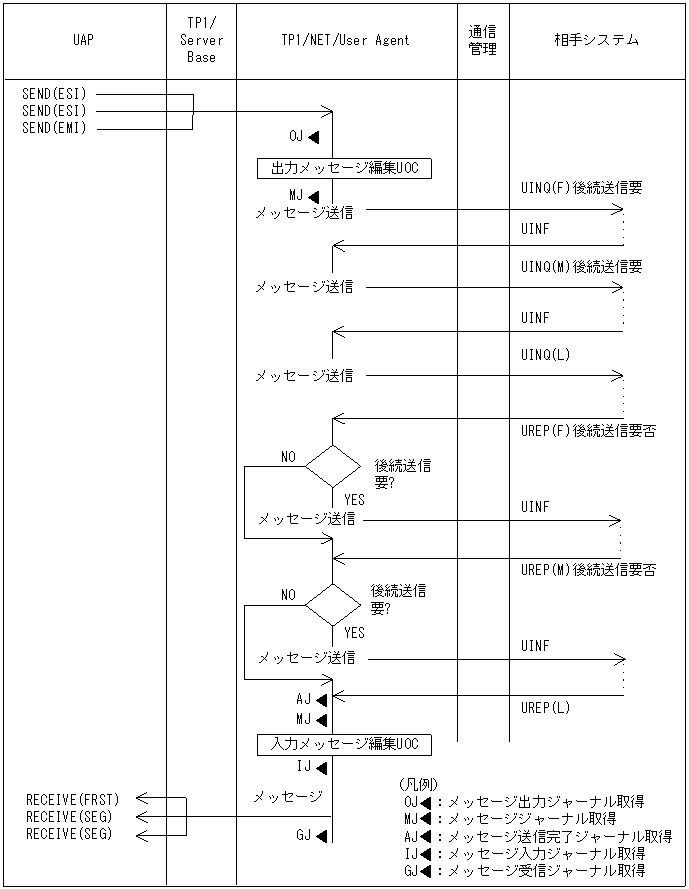

図A-2 request型論理端末からの一方送信メッセージの処理の流れ（UAサービスデータ単位分割ありの場合）
![[図データ]](FIGURE/ZU990200.GIF)

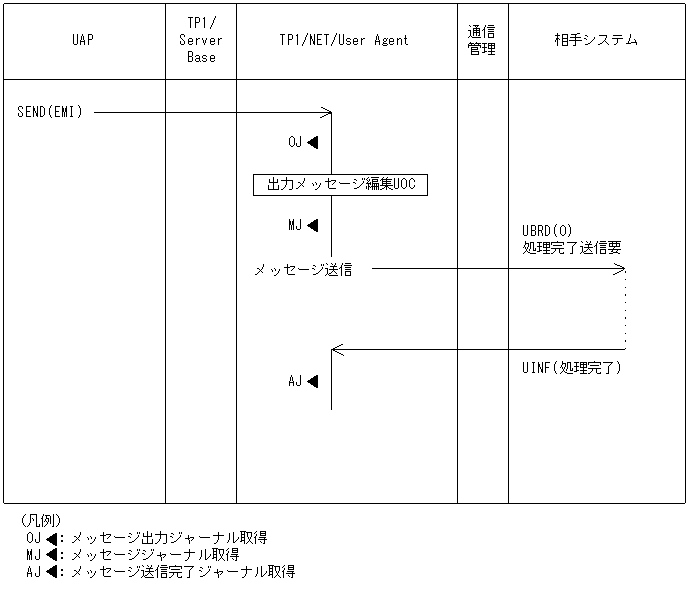

図A-3 send型論理端末からの一方送信メッセージの処理の流れ（UAサービスデータ単位分割なしの場合）
![[図データ]](FIGURE/ZU990300.GIF)

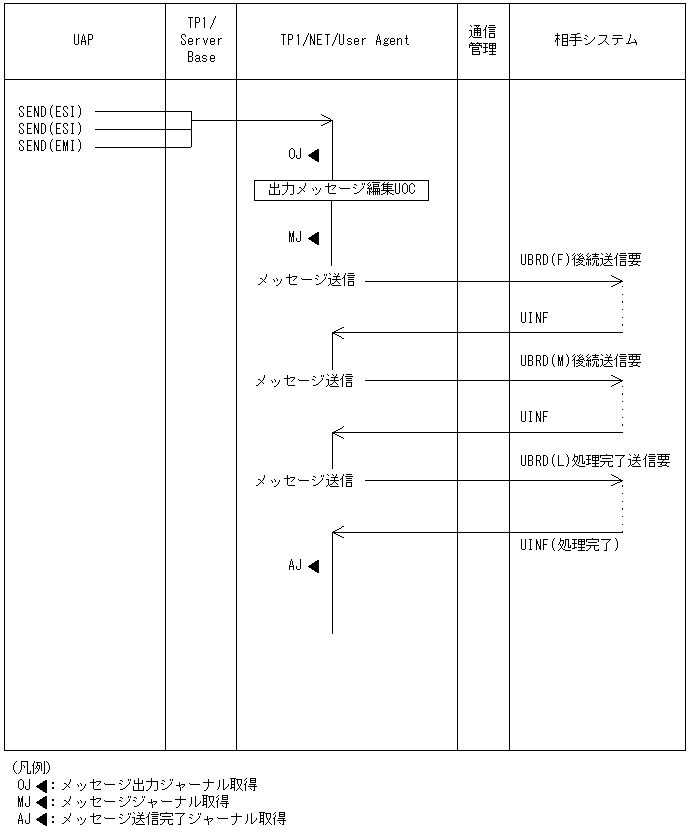

図A-4 send型論理端末からの一方送信メッセージの処理の流れ（UAサービスデータ単位分割ありの場合）
![[図データ]](FIGURE/ZU990400.GIF)

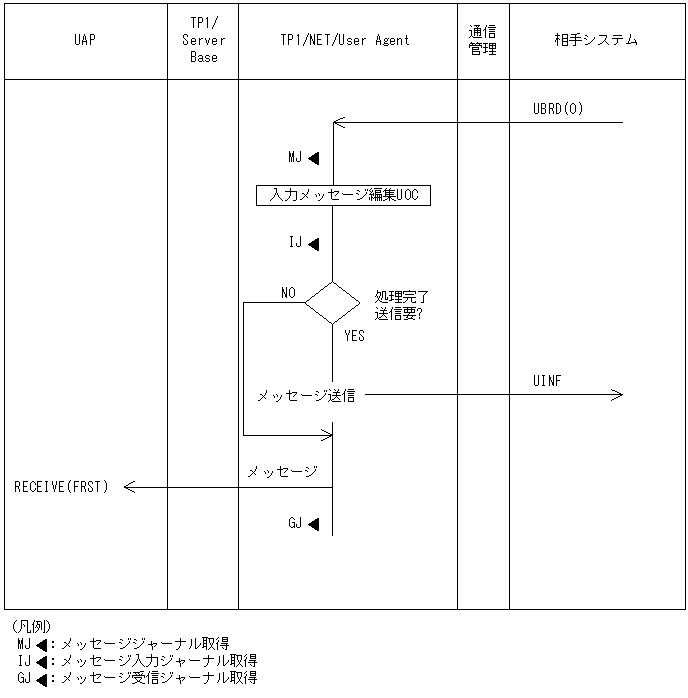

図A-5 receive型論理端末への一方送信メッセージの処理の流れ（UAサービスデータ単位分割なしの場合）
![[図データ]](FIGURE/ZU990500.GIF)

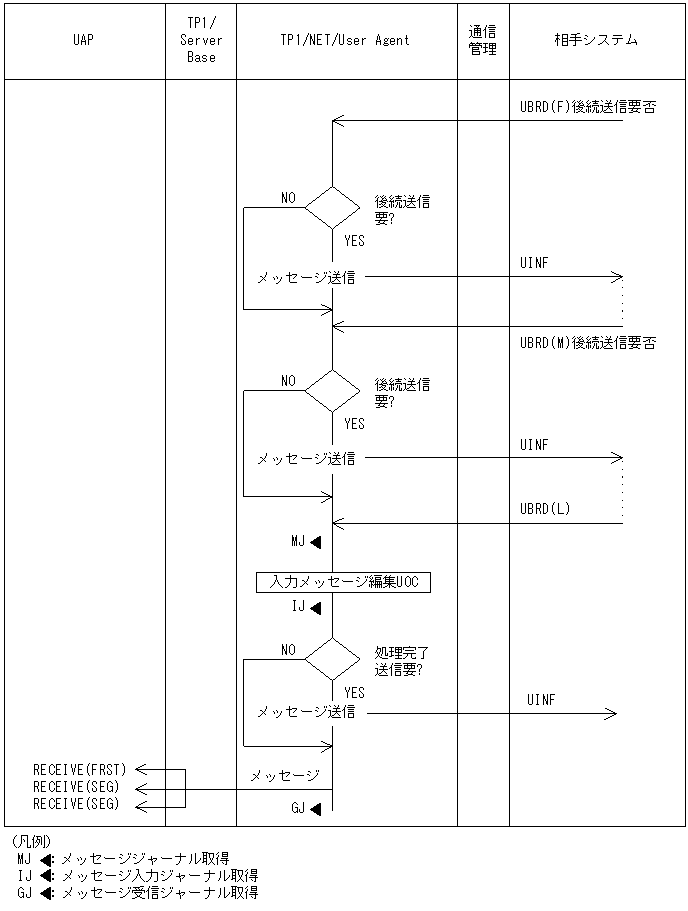

図A-6 receive型論理端末への一方送信メッセージの処理の流れ（UAサービスデータ単位分割ありの場合）
![[図データ]](FIGURE/ZU990600.GIF)
