4.3.1 OpenTP1のジャーナルについて
OpenTP1のジャーナルの構成について説明します。
- 〈この項の構成〉
(1) レコード
OpenTP1のジャーナルには，OLTPレコードとジャーナルレコードがあります。
- OLTPレコード
-
OLTPレコードは，ジャーナルを取得する場合のI/O単位で，1OLTPレコードは4096バイトです。jnlinitコマンドの-nオプションで指定するレコード数，およびjnllsコマンドに-dオプションを指定した場合に表示されるレコード数は，OLTPレコードを示します。
- ジャーナルレコード
-
ジャーナルレコードは，ジャーナルブロックを構成するデータの単位です。システムで発生する履歴情報，統計情報などの論理的単位が一つのジャーナルレコードになります。ジャーナルレコードの最大長は，システムジャーナルサービス定義のjnl_max_datasizeオペランドに指定した値以下です。jnleditコマンドの結果で表示されるレコードはジャーナルレコードを示します。
(2) ジャーナルブロック
ジャーナルバッファ上のデータをジャーナルファイルに出力する単位がジャーナルブロックです。一つのジャーナルバッファは，システムジャーナルサービス定義のjnl_max_datasizeオペランドに指定した大きさで確保されます。一つのジャーナルブロックは1〜n個のジャーナルレコードで構成されています。ジャーナルレコードを取得した場合に，ジャーナルバッファにジャーナルレコードが書き込めなくなったり，同期点ジャーナルレコードの取得要求が発生したりするときは，その時点までのジャーナルレコードを1件のジャーナルブロックとしてジャーナルファイルに取得します。ジャーナルブロックをジャーナルファイルに書き込むと，jnllsコマンドで表示されるブロック番号が1カウント増えます。
OpenTP1のジャーナルは，1件のジャーナルブロックを出力するのにOLTPレコードを1〜n個使用します。例えば，システムジャーナルサービス定義のjnl_max_datasizeオペランドに32000を指定していた場合，1〜8個のOLTPレコードを使用します。最大8個になるときの計算式は，↑(32000／4096)↑です（↑↑：小数点以下切り上げ）。ジャーナルバッファにジャーナルレコードを取得できなくなった場合はOLTPレコードを8レコード分使用します。ただし，同期点ジャーナルレコードの取得の場合，その時点までのジャーナルレコードをジャーナルブロックとして取得するため，4096バイト未満のジャーナルブロックができる場合があります。この場合は，OLTPレコードは1レコード分だけ使用します。

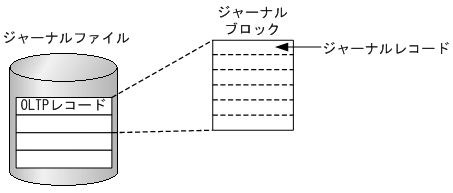

レコードとジャーナルブロックの関係を次の図に示します。
|
|
![[図データ]](GRAPHICS/ZU040310.GIF)
この図では，一つのジャーナルブロックは，6個のジャーナルレコードで構成され，二つのOLTPレコードを使用してジャーナルファイル内に格納されています。

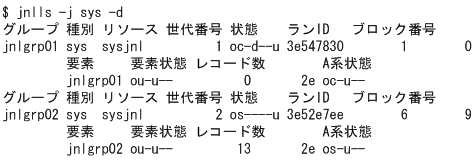

OpenTP1のジャーナルファイル内の使用済み容量は，jnllsコマンドに-dオプションを付けて実行して表示されたレコード数に，OLTPレコードの4096バイトを掛けると求められます。例えば，次の図に示すようなjnllsコマンドの実行結果を得た場合，jnlgrp02の使用済みのジャーナルファイル容量は，(13)16×4096バイト=77824バイトとなります。
|
|
![[図データ]](GRAPHICS/ZU040320.GIF)
