OpenTP1 Version 7　分散トランザクション処理機能　OpenTP1 運用と操作

3.11.2　ノード自動追加機能を使用するための準備

ノード自動追加機能を使用するために必要な準備を説明します。

〈この項の構成〉

(1)　マネジャノードで必要なシステム定義

マネジャノードに必要な定義，および任意の定義は次のとおりです。

必要な定義
システム共通定義のname_service_modeオペランド

managerを指定します。ノード自動追加機能でのノードの動作モードを「マネジャノード」に指定します。

ネームサービス定義

  • name_audit_intervalオペランド

    ノードを監視する間隔を指定します。

  • name_total_sizeオペランド

    自ノードのネームサービスが確保するサービス情報領域の大きさを指定します。サービス情報領域の大きさについては，マニュアル「OpenTP1 システム定義」を参照してください。

任意の定義
システム共通定義のname_remove_down_nodeオペランド

停止したノードをノードリストから削除するかどうかを指定します。

ネームサービス定義のnamnlfil定義コマンド

ノードリストの引き継ぎ機能で使用するノードリストファイルのファイル名を完全パスで指定します。

各システム定義の詳細については，マニュアル「OpenTP1 システム定義」を参照してください。

ページの先頭へ

(2)　エージェントノードで必要な定義

エージェントノードに必要な定義および任意の定義は，次のとおりです。

必要な定義
システム共通定義

  • name_service_modeオペランド

    agentを指定します。ノード自動追加機能でのノードの動作モードを「エージェントノード」に指定します。

  • name_manager_nodeオペランド

    エージェントノードを管理するマネジャノードのノード名を指定します。

ネームサービス定義

  • name_audit_intervalオペランド

    ノードを監視する間隔を指定します。

  • name_total_sizeオペランド

    自ノードのネームサービスが確保するサービス情報領域の大きさを指定します。サービス情報領域の大きさについては，マニュアル「OpenTP1 システム定義」を参照してください。

任意の定義
システム共通定義のname_node_add_policyオペランド

ノーマルノードやノード自動追加機能を使用していないノードの情報を，ノードリストに登録するかどうかを指定します。

ネームサービス定義

  • name_start_watch_timeオペランド

    OpenTP1起動時のノードリスト要求について，応答待ち時間を指定します。

  • name_start_retry_countオペランド

    OpenTP1起動時のノードリスト要求について，リトライ回数を指定します。

  • name_start_retry_intervalオペランド

    OpenTP1起動時のノードリスト要求について，リトライ間隔を指定します。

  • name_start_errorオペランド

    ノードリスト要求でエラーが発生した回数が，ネームサービス定義のname_start_retry_countオペランドに指定した値を超えた場合の処理を指定します。

  • name_sync_ready_timeオペランド

    ノードリストの同期を取るまでの待ち時間を指定します。

  • namnlfil定義コマンド

    ノードリストの引き継ぎ機能で使用するノードリストファイルのファイル名を完全パスで指定します。

各システム定義の詳細については，マニュアル「OpenTP1 システム定義」を参照してください。

ページの先頭へ

(3)　ノードリストの引き継ぎ機能を使用する

ノードリストはノードリストの整合性確保によって，共用メモリ上でオンライン中に更新されます。共有メモリはOpenTP1の開始ごとに初期化されるため，前回オンライン時のノードリストの情報は失われ，ノードリストが再構築されます。このため，起動直後のノードリストには自ノードの情報しかない状態になり，ノードリストの整合性が確保されるまでの間，RPCによるサービス要求先が制限されてしまいます。

ノードリストの引き継ぎ機能は，このような一時的な制限を解消するための機能です。前回起動中のノードリストの情報がファイルに書き込まれ，再起動時にその情報を基にノードリストが引き継がれ，回復します。

系切り替え構成の場合は，必ずノードリストの引き継ぎ機能をお使いください。また，マネジャノードでも，ノードリストの引き継ぎ機能を使用することをお勧めします。

ノードリスト情報を格納しておくファイルをノードリストファイルといいます。ノードリストを引き継ぐ場合は，namnlcreコマンドで事前にノードリストファイルを作成しておく必要があります。namnlcreコマンドについては，「13.　運用コマンドの詳細」の「namnlcre」を参照してください。

(a)　系切り替え構成でノードリストの引き継ぎ機能を使用する

系切り替え構成の場合は，必ずノードリストの引き継ぎ機能をお使いください。系切り替え構成でノードリストを引き継ぐ流れを次の図に示します。

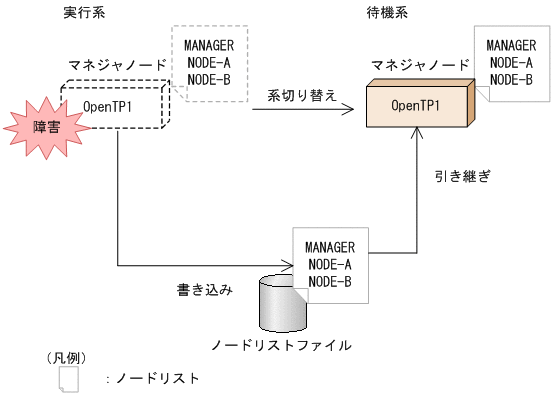

図3‒30　系切り替え構成でノードリストを引き継ぐ流れ

[図データ]

マネジャノードが障害などで停止しても，実行系システムで使用していたノードリストがノードリストファイルに書き込まれているため，系切り替え時に待機系システムへ引き継げます。

(b)　マネジャノードでノードリストの引き継ぎ機能を使用する

マネジャノードでノードリストを引き継ぐ流れを次の図に示します。

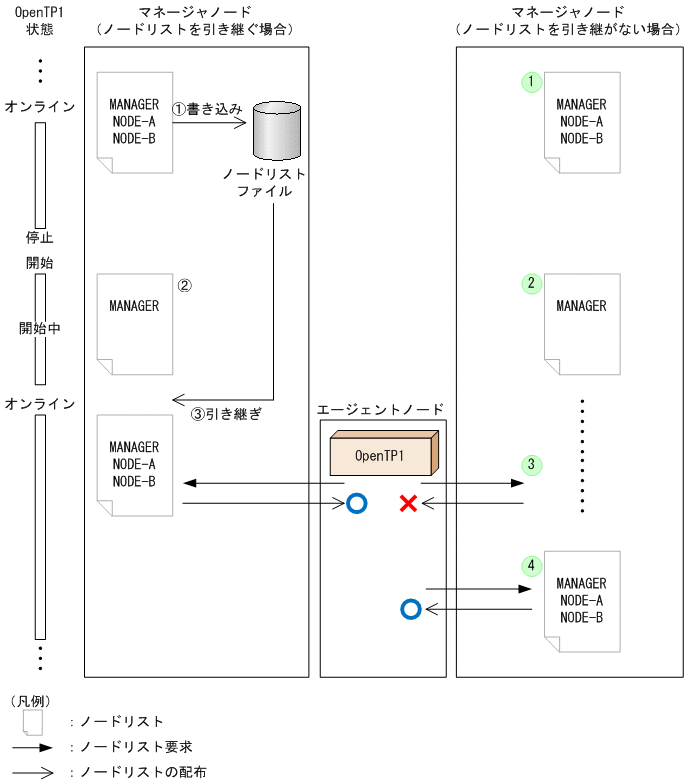

図3‒31　マネジャノードでノードリストを引き継ぐ流れ

[図データ]
マネジャノードでノードリストを引き継ぐ場合

  1. オンライン中にノードリストをノードリストファイルに書き込みます。

  2. OpenTP1の開始時にノードリストには，自ノードの情報しかありません。

  3. オンライン時に，前回オンライン時に保存したノードリストファイルからノードリストを引き継ぎます。

    これによって，前回オンライン時と同等の構成でRPC要求が開始でき，エージェントノードからのノードリスト要求にも応答できます。

マネジャノードでノードリストを引き継がない場合

  1. オンライン中にノードリストファイルへの書き込みはしません。

  2. OpenTP1の開始時にノードリストには，自ノードの情報しかありません。

  3. マネジャノードがエージェントノードからのノードリスト要求を受信するまでの間，ノードリストの状態は変わりません。

  4. エージェントからのノードリスト要求を受信し，ノードリストを更新して，エージェントへノードリストを配布します。

    RPC要求を開始できます。

マネジャノードが障害などで停止し再開始した場合も，ノードリストを引き継ぐときと，引き継がないときでは，RPCの開始までに同様の時間差があります。

(c)　エージェントノードでノードリストの引き継ぎ機能を使用する

エージェントノードでノードリストを引き継ぐ流れを次の図に示します。

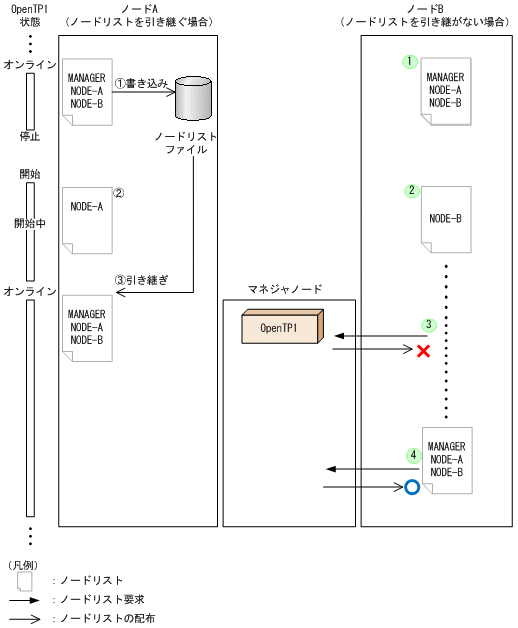

図3‒32　エージェントノードでノードリストを引き継ぐ流れ

[図データ]

図で示した流れについて説明します。番号は図中の番号と対応しています。

エージェントノードでノードリストを引き継ぐ場合

  1. オンライン中にノードリストをノードリストファイルに書き込みます。

  2. OpenTP1の開始時にノードリストには，自ノードの情報しかありません。

  3. オンライン時に，前回オンライン時に保存したノードリストファイルからノードリストを引き継ぎます。

    これによって，前回オンライン時と同等の構成でRPCが開始できます。

エージェントノードでノードリストを引き継がない場合

  1. オンライン中にノードリストファイルへの書き込みはしません。

  2. OpenTP1の開始時にノードリストには，自ノードの情報しかありません。

  3. マネジャノードがノードBからのノードリスト要求に返信するまでの間，ノードリストの状態は変わりません。

  4. マネジャノードのノードリストの配布のタイミングで，ノードリストは最新の情報に置き換わり，RPCが開始できます。

エージェントノードが障害などで停止し再開始した場合も，ノードリストを引き継ぐときと，引き継がないときでは，RPCの開始までに同様の時間差があります。
