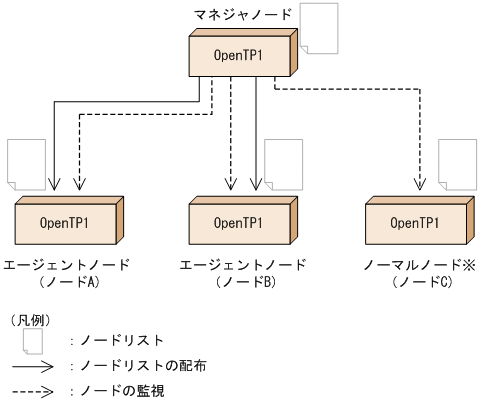

3.11.1　ノード自動追加機能を使用するための構成

(a)　マネジャノードの役割

マネジャノードの役割を次に示します。

• ノードの稼働状況の監視

  マネジャノードは，OpenTP1システム内の全ノードの稼働状況を一定間隔で監視します。

• ノードリストへのノード情報の登録

  OpenTP1システム内にノードが追加された場合，追加されたノードからマネジャノードにノードリスト要求が送信されます。マネジャノードはこれを受信し，ノードリストにそのノードの情報を登録します。

• ノードリストからのノード情報の削除

  エージェントノードやノーマルノードに障害などが発生した場合，マネジャノードはこれを検知し，ノードリストからそのノードを削除します。

  停止したノードをノードリストから削除したくない場合は，システム共通定義のname_remove_down_nodeオペランドにNを指定します。

• ノードリストの配布

  マネジャノードは，次の場合に最新のノードリストを各ノードに配布します。

  • ノード構成の変更後に，エージェントノードからノードリスト要求を受信した場合

  • OpenTP1システム内に新たにノードが追加された場合

(b)　マネジャノードの構成および運用

マネジャノードが障害などの要因で停止すると，次のような影響があります。

• OpenTP1システムにノードを自動追加できない。

  OpenTP1システム内で，追加したノードとほかのノードで，RPCが実行できません。

• OpenTP1システムからノードを自動削除できない。

  停止しているノードへRPC要求を出す場合があります。

• エージェントノードにノードリストが配布されないため，各ノード間でノードリストに不整合が生じる。

  マネジャノードが保持しているノードリストのノードだけがRPCの実行範囲となるため，負荷分散が不完全になることがあります。

マネジャノードの障害時対策として，次の構成および運用にしてください。

• 系切り替え構成にする。

• ノードリストの引き継ぎ機能を使用する。

系切り替え構成を導入できない場合の対応については，「3.11.3(3)　ノード自動追加機能の障害時の運用」を参照してください。ノードリストの引き継ぎ機能については，「3.11.2(3)　ノードリストの引き継ぎ機能を使用する」を参照してください。

(a)　ノードリストの整合性確保

マネジャノードのノード監視によって，ノードリストには各ノードの情報が定期的に反映され，最新のノード情報を保持します。最新のノードリストは，マネジャノードからノード自動追加機能を使用する各ノードに配布され，OpenTP1システム内で同じノードリストを参照するように制御されています。これをノードリストの整合性確保といいます。

ノードリストの整合性確保の流れを次の図に示します。

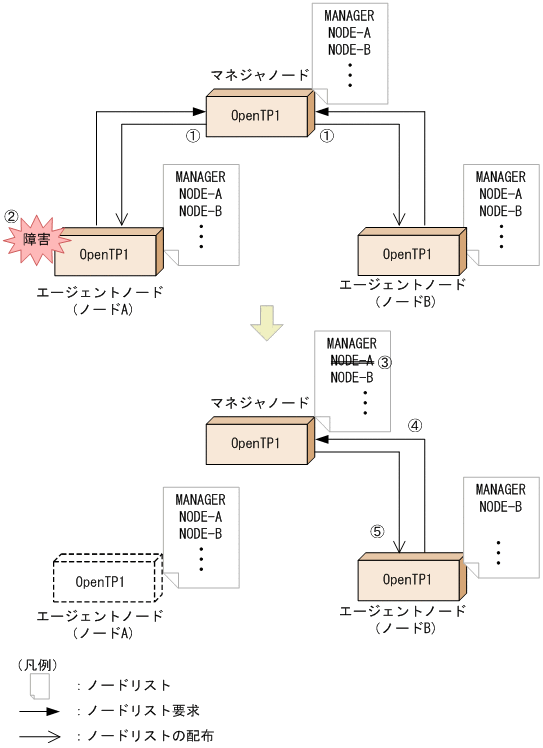

図3‒29　ノードリストの整合性確保の流れ

図で示したノードリストの整合性確保の流れについて説明します。番号は図中の番号と対応しています。

1. マネジャノードとエージェントノードは，ノード監視およびノードリスト要求の送受信をします。

2. マネジャノードが，ノードAの停止を検知します。

3. マネジャノードは，マネジャノードのノードリストからノードAを削除します。

   ただし，システム共通定義のname_remove_down_nodeオペランドにNを指定した場合は削除しません。

4. ノードBからマネジャノードへノードリスト要求を送信します。

5. マネジャノードは，ノードBへ最新のノードリストを送信します。

(b)　ノードリストの更新タイミング

ノードリストはノードの追加や削除時に更新されます。

次の場合は，ノードリストを更新しないで，次回のノードリストの整合性を確保するときに更新します。

• マネジャノードがノードリストからノード情報を削除する際に，サービスグループ情報の検索など，ノードリストを参照する処理が並行して動作している場合

• エージェントノードでノードリストの整合性を確保する際に，サービスグループ情報の検索など，ノードリストを参照する処理が並行して動作している場合

(c)　ノードリストの引き継ぎ機能

ノードリストはノードリストの整合性確保によって，共用メモリ上でオンライン中に更新されます。共有メモリはOpenTP1の開始ごとに初期化されるため，前回オンライン時のノードリストの情報は失われ，ノードリストが再構築されます。このため，起動直後のノードリストには自ノードの情報しかない状態になり，ノードリストの整合性が確保されるまでの間，RPCの要求先が制限されてしまいます。

ノードリストの引き継ぎ機能は，このような一時的な制限を解消するための機能です。系切り替え構成の場合は，必ずノードリストの引き継ぎ機能をお使いください。また，マネジャノードでも，ノードリストの引き継ぎ機能を使用することをお勧めします。

ノードリストの引き継ぎ機能については，「3.11.2(3)　ノードリストの引き継ぎ機能を使用する」を参照してください。
