3.8.3　MCFトレースに関する運用

(1)　MCFトレースのディスク出力機能

MCFトレース情報は，共用メモリ中のトレース領域（トレースバッファ）に取得されます。トレースバッファの大きさはトレース環境定義（mcfttrc -t）のsizeオペランドで指定します。

MCFトレースのディスク出力機能を使用する（トレース環境定義（mcfttrc -t）のdiskオペランドを省略，またはyesを指定）と，トレースバッファが満杯になった時にMCFトレースファイルとしてディスクに出力されます。

障害発生時にMCFトレースがない場合，障害要因の調査ができないおそれがあります。そのため，MCFトレースのディスク出力機能を使用することをお勧めします。

注意事項

障害発生後，速やかにMCFトレースを退避してください。障害発生から長時間経過したり，OpenTP1を正常開始したりした場合，MCFトレースファイルが失われるおそれがあります。

ページの先頭へ

(2)　MCFトレースのスワップ

障害発生直後の場合，MCFトレース情報が共用メモリ中に残り，ファイルに出力されていないことがあります。

最新のMCFトレースをファイルに出力したい場合は，mcftswptrコマンドでMCFトレースファイルをスワップしてください。

ページの先頭へ

(3)　MCFトレースの一時出力

共用メモリ上に取得しているMCFトレース情報を，任意のタイミングでMCFトレースファイルに出力できます。MCFトレース情報の取得を開始するには，mcftstrtrコマンドを使用します。MCFトレース情報の取得を終了し，MCFトレースファイルに出力するには，mcftstptrコマンドを使用します。これらのコマンドは，主にMCFトレースのディスク出力機能を使用しないように定義した場合（mcfttrc -t "disk=no"）で，一時的にMCFトレースファイルを取得したいときに使用します。

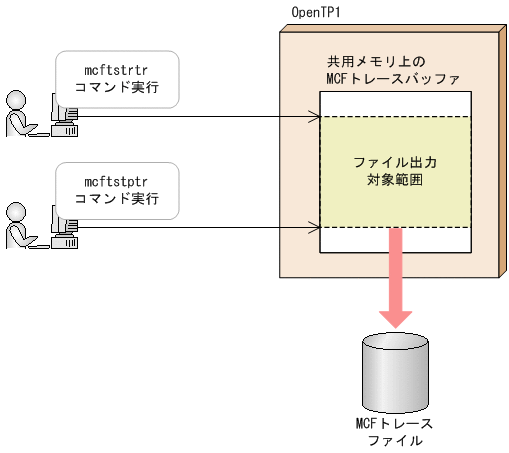

MCFトレース情報をMCFトレースファイルへ出力する処理の概要を次の図に示します。

図3‒26　MCFトレースの一時出力処理の概要

ページの先頭へ

(4)　MCFトレースファイルの見積もり式

アプリケーション起動サービスにおけるトレース情報量の見積もり式，およびトレース情報が失われる経過時間の見積もり式について説明します。MCF通信サービスについては，マニュアル「OpenTP1 プロトコル」の該当するプロトコル編を参照してください。

トレース情報量の見積もり式

1秒当たりに取得するMCFトレースファイルの，トレース情報量の見積もり式を次に示します。

1秒当たりのトレース情報量（単位：バイト）＝ A×B ＋ C×D

• A：アプリケーションプログラムの起動（即時起動）のトレース情報量（単位：バイト）

  • 32ビットの場合：900

  • 64ビットの場合：1000

• B：1秒当たりのアプリケーションプログラムの起動（即時起動）回数

• C：アプリケーションプログラムの起動（タイマ起動）のトレース情報量（単位：バイト）

  • 32ビットの場合：1600

  • 64ビットの場合：1800

• D：1秒当たりのアプリケーションプログラムの起動（タイマ起動）回数

トレース情報が失われる経過時間の見積もり式

MCFトレースファイルから，トレース情報が失われる経過時間の算出式を次に示します。

なお，算出式中の，「1秒当たりのトレース情報量」とは，トレース情報量の見積もり式で算出した値です。

経過時間（秒） ＝ G×H×I／1秒当たりのトレース情報量（単位：バイト）

• G：トレースバッファの大きさ（トレース環境定義（mcfttrc -t）のsizeオペランド指定値）

• H：トレースバッファの数（トレース環境定義（mcfttrc -t）のbufcntオペランド指定値）

• I：MCFトレースファイルの数（トレース環境定義（mcfttrc）の-mオプションを省略，またはdelを指定した場合：トレース環境定義（mcfttrc -t）のtrccntオペランド指定値，トレース環境定義（mcfttrc）の-mオプションにoffを指定した場合：99）
