8.6.1 MCFサンプルのディレクトリ構造

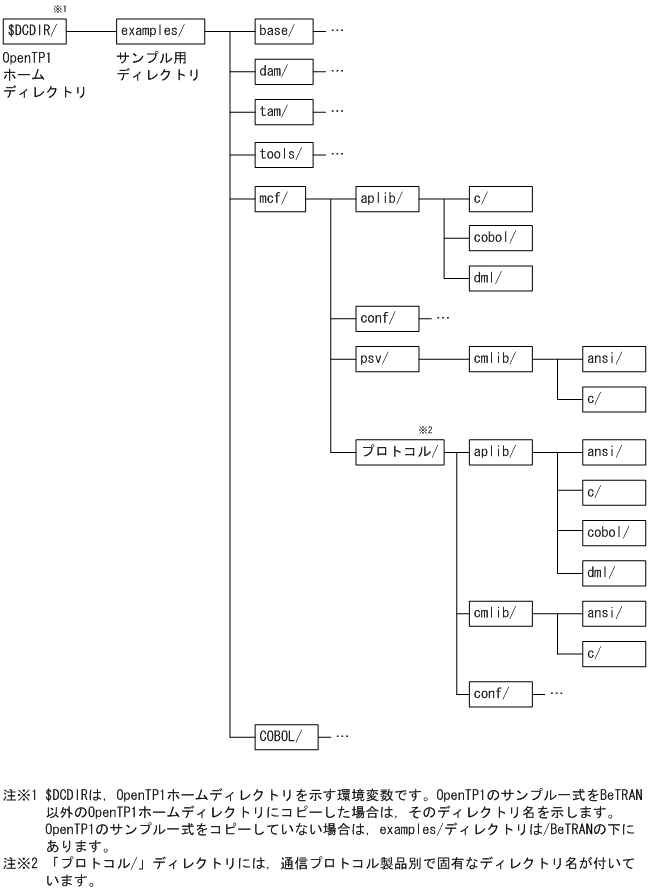

MCFサンプルは，MCFの基本部分と通信プロトコル対応部分に分けてあります。MCFサンプルのディレクトリ構造を次の図に示します。
|
|
![[図データ]](GRAPHICS/ZU091100.GIF)
$DCDIR/examples/mcf/ディレクトリ下の各ディレクトリの内容を次に示します。
- aplib/
-
サンプルのMHPが格納してあるディレクトリ
- conf/
-
サンプルのシステム定義が格納してあるディレクトリ
- psv/cmlib/
-
サンプルのMCFメイン関数が格納してあるディレクトリ
- プロトコル/
-
通信プロトコル製品別のサンプルが格納してあるディレクトリ
プロトコル／ディレクトリの下にも，次に示すディレクトリが格納してあります。
-
サンプルのMHP，SPPが格納してあるディレクトリ
-
システム定義が格納されているディレクトリ
-
MCFメイン関数が格納されているディレクトリ
(1) mcf/aplib/ディレクトリの内容
mcf/aplib/ディレクトリの下には，次に示すファイルが格納してあります。
- c/
-
MHPのソースファイル（C言語）が格納されているディレクトリです。ここには，MHPのメイン関数（mhp.c）と，MHPのサービス関数（ap1.c）があります。
- cobol/
-
MHPのソースファイル（COBOL言語）が格納されているディレクトリです。ここには，MHPのメインプログラム（mhp.cbl）と，MHPのサービスプログラム（ap.cbl）があります。
- dml/
-
MHPのソースファイル（COBOL言語DML）が格納されているディレクトリです。ここには，MHPのサービスプログラム（ap.cbl）があります。
上記のプログラムの内容については，マニュアル「OpenTP1 プログラム作成リファレンス」の該当する言語編のコーディング例を参照してください。
(2) conf/ディレクトリの内容
mcf/conf/ディレクトリの下には，次に示すファイルが格納してあります。
- abc_mngr
-
MCFマネジャ定義のサンプルです。
- abc_ua_c
-
MCF通信構成定義の共通定義のサンプルです。この定義は，OSAS/UAプロトコル用です。
- abc_ua_d
-
MCF通信構成定義のプロトコル固有定義のサンプルです。この定義内容は，OSAS/UAプロトコル用です。
- psvr_psvr_cmn
-
MCF通信構成定義の共通定義のサンプルです。この定義は，アプリケーション起動定義用です。
- psvr_psvr_dta
-
MCF通信構成定義のアプリケーション起動定義のサンプルです。
- abc_apli
-
MCFアプリケーション定義のサンプルです。
- mcfu01
-
MCFシステムサービス情報定義のサンプルです。この定義は，MCF通信プロセス（OSAS/UA用）の内容です。
- mcfu02
-
MCFシステムサービス情報定義のサンプルです。この定義は，アプリケーション通信プロセスの内容です。
上記の定義内容については，マニュアル「OpenTP1 システム定義」の定義例を参照してください。
(3) psv/cmlib/ディレクトリの内容
mcf/psv/cmlib/ディレクトリの下には，次に示すディレクトリが格納してあります。
- ansi/
-
アプリケーション起動プロセス用のMCFメイン関数（ANSI C，C++の形式）のサンプルです。
- c/
-
アプリケーション起動プロセス用のMCFメイン関数（K&R版Cの形式）のサンプルです。
上記のMCFメイン関数の内容については，マニュアル「OpenTP1 運用と操作」の定義例を参照してください。MCF通信サービス用のMCFメイン関数については，mcf/プロトコル/cmlib/ディレクトリの下のファイルを参照してください。
(4) プロトコル/ディレクトリについて
プロトコル/ディレクトリの下には，通信プロトコル対応製品別のサンプルが格納してあります。プロトコル/ディレクトリは，通信プロトコル対応製品によって名称が異なります。ディレクトリの名称と製品名の対応を次に示します。
OSASNIF：TP1/NET/OSAS-NIF
OSITP：TP1/NET/OSI-TP
SLUP2：TP1/NET/SLU-TypeP2
TCPIP：TP1/NET/TCP/IP
UDPIP：TP1/NET/UDP
UserAgent：TP1/NET/User Agent
XMAP3：TP1/NET/XMAP3
各ディレクトリの内容については，マニュアル「OpenTP1 プロトコル」の該当するプロトコル編を参照してください。
