3.3.8　メッセージキュー

(1)　入力キューと出力キュー

OpenTP1は，送受信するメッセージをキューに蓄えます。相手システムから受信した入力メッセージを管理する待ち行列を入力キュー（ITQ）といいます。また，相手システムへ送信する出力メッセージを管理する待ち行列を出力キュー（OTQ）といいます。

入力キューや出力キューの割り当て先として，ディスクキューとメモリキューを選択できます。

割り当て先としてディスクキューを使用する場合，入力キューおよび出力キューに蓄えられたメッセージは，オンラインシステムが異常終了した場合などの再開始時に，引き継ぐことができます。また，メッセージの再送を使用する場合は，出力キューにディスクキューを割り当てる必要があります。

一方，メモリキューを使用する場合，再開始時にメッセージを引き継ぐことはできませんが，ディスクへの入出力が発生しないため，ディスクキューと比較して処理性能が向上します。再開始時に情報を引き継ぐ必要のないメッセージは，応答時間の短いメモリキューの使用をお勧めします。

OpenTP1は，ディスクキューとして，メッセージキューファイルを使用します。ディスクキューを使用する指定をした場合には，メッセージキューファイルを作成してください。メッセージキューファイルについては，「4.3.1　メッセージキューファイル」を参照してください。

入力キュー用にディスクキューを使用するのか，またはメモリキューを使用するのかは，アプリケーションごとにアプリケーション属性定義（mcfaalcap）のquekindオペランドで指定します。

出力キュー用にディスクキューを使用するのか，またはメモリキューを使用するのかは，論理端末ごとに論理端末定義（mcftalcle）のquekindオペランドで指定します。

ただし，出力キューにディスクキューを使用する指定をしていても，次のメッセージの場合はメモリキューを使用します。

• 問い合わせ応答型や継続問い合わせ応答型のアプリケーションで，問い合わせメッセージが使用した入力キューがメモリキューのときの応答メッセージの送信

• 同期型のメッセージの送信

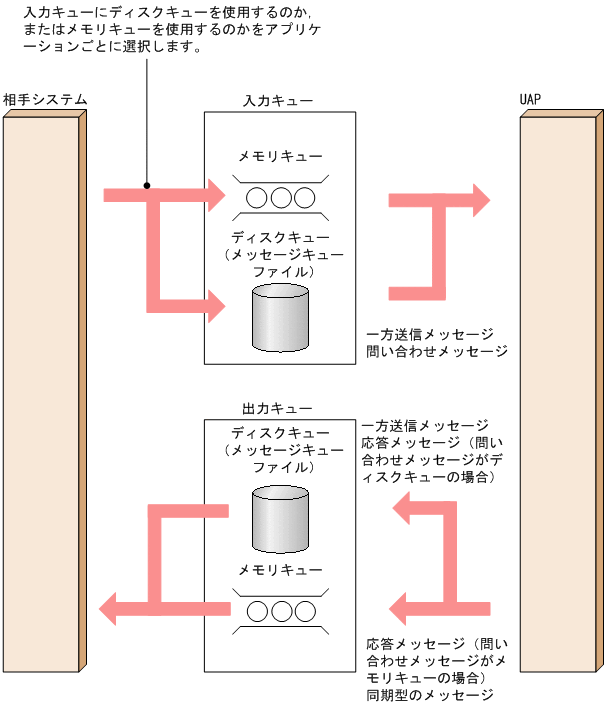

入力キューまたは出力キューにディスクキューを使用したメッセージ送受信を次の図に示します。

図3‒35　入力キューまたは出力キューにディスクキューを使用したメッセージ送受信

ページの先頭へ

(2)　OpenTP1再開始時のメッセージの扱い

OpenTP1の再開始時にメッセージを引き継ぐかどうかは，メッセージの種類によって異なります。

OpenTP1の再開始時のメッセージの扱いを次の表に示します。なお，メッセージが格納されているキューの割り当て先がメモリキューの場合，表の内容に関係なくOpenTP1の再開始時にメッセージを破棄します。

表3‒6　OpenTP1の再開始時のメッセージの扱い

キュー種別	メッセージの種類		OpenTP1再開始時のメッセージの扱い
入力キュー	一方送信メッセージ 問い合わせメッセージ		通信プロトコル対応製品によって，動作が異なります。表3-7〜表3-8を参照してください。
	MCFイベント	ERREVT1	通信プロトコル対応製品によって，動作が異なります。表3-7〜表3-8を参照してください。※1
		ERREVT2 ERREVT3 ERREVT4 ERREVTA	エラーイベントが発生したメッセージの種類によって，動作が異なります。 OpenTP1の再開始時に引き継がれるメッセージの場合，エラーイベントを引き継ぎます。OpenTP1の再開始時に破棄されるメッセージの場合，エラーイベントを破棄します。※1
		SERREVT SCMPEVT	破棄します。
		通信イベント（SERREVT，SCMPEVTを除く）	通信プロトコル対応製品によって，動作が異なります。表3-7〜表3-8を参照してください。
	UAPからの関数発行によるアプリケーション起動メッセージ※2		＜非応答型のアプリケーションを起動する場合＞ 引き継ぎます。
			＜応答型，継続問い合わせ応答型のアプリケーションを起動する場合＞ 起動元のメッセージの種類によって，動作が異なります。 OpenTP1の再開始時に引き継がれるメッセージの場合，アプリケーション起動メッセージを引き継ぎます。OpenTP1の再開始時に破棄されるメッセージの場合，アプリケーション起動メッセージを破棄します。
	運用コマンド（mcfuevt）によるアプリケーション起動メッセージ		引き継ぎます。
	ユーザタイマ監視機能によるアプリケーション起動メッセージ		破棄します。
出力キュー	一方送信メッセージ		引き継ぎます。
	応答メッセージ		通信プロトコル対応製品によって，動作が異なります。表3-7〜表3-8を参照してください。
	同期型のメッセージ		破棄します。

表3‒7　通信プロトコル対応製品とOpenTP1再開始時のメッセージの扱い1

メッセージの種類	通信プロトコル対応製品
	TP1/NET/OSAS-NIF	TP1/NET/OSI-TP	TP1/NET/SLU - TypeP2	TP1/NET/TCP/IP
一方送信メッセージ	○	×	○	○
問い合わせメッセージ	○	−	−	×
応答メッセージ	○	−	−	×
ERREVT1	○	×	○	○
通信イベント（SERREVT，SCMPEVTを除く）	×	×	×	○

表3‒8　通信プロトコル対応製品とOpenTP1再開始時のメッセージの扱い2

メッセージの種類	通信プロトコル対応製品
	TP1/NET/User Agent	TP1/NET/UDP	TP1/NET/XMAP3
一方送信メッセージ	○	○	○
問い合わせメッセージ	×	−	×
応答メッセージ	×	−	×
ERREVT1	△	○	×
通信イベント（SERREVT，SCMPEVTを除く）	×	○	×

ページの先頭へ

(3)　メモリキューでの縮退運転

ディスクキューを使用する場合には，OpenTP1の開始時に何らかの理由でディスクキューが使えないとき，メモリキューを代わりに使って開始できます。これをメモリキューでの縮退運転といいます。メモリキューで縮退運転するかどうかを，入力キューと出力キューそれぞれの拡張予約定義で指定します。メモリキューで縮退運転しない場合は，ディスクキューに格納されるメッセージが廃棄されます。このとき，メッセージ廃棄通知イベント（ERREVT2）に対応するMCFイベント処理用MHPがあれば，起動されます。

メモリキューで縮退運転する場合は，メッセージ（KFCA11065-WまたはKFCA11066-W）が出力されます。

メモリキューで縮退してOpenTP1を開始させる場合，メモリキューはオンライン停止後の全面回復時にメッセージを回復できない点に注意してください。

オンライン中にディスクキューが使用できなくなったときは，メモリキューで縮退運転できません。

縮退運転の原因と復旧方法については，マニュアル「OpenTP1 運用と操作」を参照してください。

ページの先頭へ

(4)　ディスクキューのメッセージを保持

ディスクキューを使用した場合には，読み出されたあとの再読み出しに備えて，メッセージを残しておけます。再読み出しに備えて残しておくメッセージを，保持メッセージといいます。保持メッセージ数は，メッセージキューサービス定義で指定します。

メモリキューを使用した場合には，メッセージを残しておけません。

ディスクキューごとに，取り出し待ちメッセージの数と保持メッセージの数が，ユーザが定義した一定の割合を超えたとき，ディスクキューの使用率を警告するメッセージを出力できます。警告メッセージを出力するディスクキューの使用率（使用容量警告率　%で表示）は，メッセージキューサービス定義で指定します。

ページの先頭へ

(5)　ディスクキュー満杯時の処理

ディスク入力キューに空きがなくなった場合は，到着したメッセージを廃棄します。メッセージ廃棄通知イベント（ERREVT2）に対応するMCFイベント処理用MHPがあれば，これを起動します。ディスク出力キューに空きがなくなった場合は，メッセージを送信する関数がエラーリターンします。

ページの先頭へ

(6)　入力キューと出力キューの保留

入力キューおよび出力キューへの書き込みや読み込みは，それぞれmcfthldiqコマンド，mcfthldoqコマンドで一時的に停止できます。これを保留といいます 。

保留の目的は次のとおりです。

• オンライン中にユーザサーバの入れ替えができます。

• 入力キューまたは出力キューの内容を複写できます。

• 入力キューまたは出力キューに滞留しているメッセージを削除できます。

保留には入力キューまたは出力キューへの書き込みの保留（入力保留）と入力キューまたは出力キューからの読み込みの保留（スケジュール保留）があります。

保留状態は，入力キューはmcftrlsiqコマンド，出力キューはmcftrlsoqコマンドで解除できます。また，MCFマネジャ定義の状態引き継ぎ定義（mcfmsts）やMCF通信構成定義の状態引き継ぎ定義（mcftsts）を指定すれば，OpenTP1が異常終了した場合などの再開始時にも引き継ぐことができます。

保留中にOpenTP1を終了した場合，OpenTP1を強制停止します。OpenTP1を終了する前に必ず保留を解除してください。

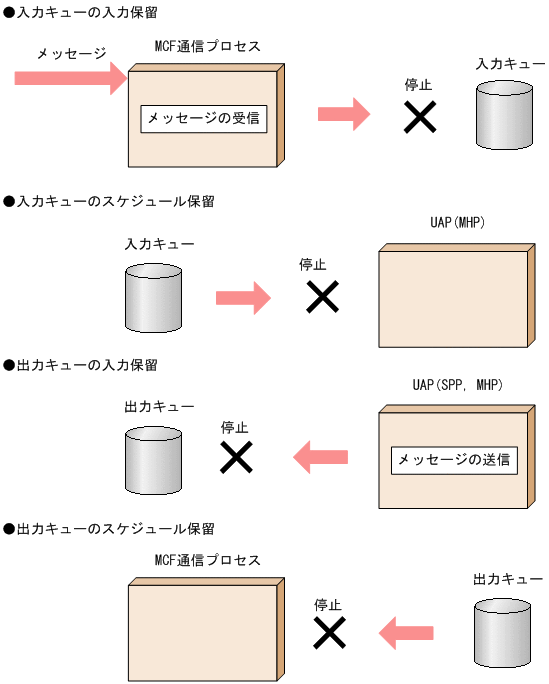

入力保留とスケジュール保留を次の図に示します。

図3‒36　入力保留とスケジュール保留

保留中に受信または送信したメッセージに対する処理を次の表に示します。

表3‒9　保留中に受信または送信したメッセージに対する処理

キュー種別	保留種別	受信または送信したメッセージに対する処理
		保留したあとに受信または送信したメッセージ	保留する前にキューに格納されていたメッセージ
入力キュー	入力保留	入力保留が解除されるまでMCF通信プロセスまたはアプリケーション起動プロセスの動作を停止します。	該当するMHPを正常に起動します。
	スケジュール保留	入力キューにメッセージを格納し，スケジュール保留が解除されるまでMHPがメッセージを取り出しません。	スケジュール保留が解除されるまでMHPがメッセージを取り出しません。
	入力保留とスケジュール保留	入力保留が解除されるまでMCF通信プロセスまたはアプリケーション起動プロセスの動作を停止します。	スケジュール保留が解除されるまでMHPがメッセージを取り出しません。
出力キュー※1	入力保留	入力保留が解除されるまでUAPの動作を停止します。※2	MCF通信プロセスが正常にメッセージを処理します。
	スケジュール保留	出力キューにメッセージを格納し，スケジュール保留が解除されるまでMCF通信プロセスがメッセージを取り出しません。	スケジュール保留が解除されるまでMCF通信プロセスがメッセージを取り出しません。
	入力保留とスケジュール保留	入力保留が解除されるまでUAPの動作を停止します。※2	スケジュール保留が解除されるまでMCF通信プロセスがメッセージを取り出しません。

注意事項

• 入力キューを保留して，オンライン中にユーザサーバを入れ替える場合，スケジュール保留だけを行ってください。入力保留を行った場合，MCF通信プロセスまたはアプリケーション起動プロセスの動作が停止することで，他のユーザサーバでのメッセージ送受信ができなくなることがあります。

• 保留状態を再開始時に引き継ぐ指定をした場合，次のことをするときは，mcfthldiqコマンドやmcfthldoqコマンドに-rオプションを指定することを推奨します。

  入力キューまたは出力キューの内容の複写

  滞留しているメッセージの削除

  オンライン中のユーザサーバの入れ替え
