OSI拡張機能が使用するTCP/IPネットワーク上のNSAPアドレスを図5-1に示します。なお，この形式はRFC1277に従っています。このアドレス形式は，「エンドシステム通信機能での上位APの相手NSAPアドレス」および「ゲートウェイ通信機能で必要なゲートウェイ定義の相手NSAPアドレス」で使用します。

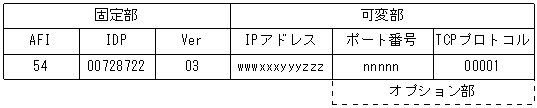

図5-1　OSI拡張機能が使用するTCP/IPネットワーク上でのNSAPアドレス

注意事項

• NSAPアドレスは，オクテット単位に記述してあります。
• wwwxxxyyyzzzはIPアドレスに合わせて指定してください。
• wwwxxxyyyzzzおよびnnnnnは，前ゼロ10進数で指定してください。
• オプション部は5バイト固定です。オプション部省略時のポート番号は00102が仮定されます。通常はオプション部を指定しない運用をしてください。
  （例）IPアドレス=192.66.24.1
  　　　NSAPアドレス=540072872203192066024001

• 着呼時は，オプション部が省略された形式のNSAPアドレスが上位APに通知されます。
