私設パケット交換サービス＋LAN接続時のNSAPアドレス設定例を図3-9に示します。

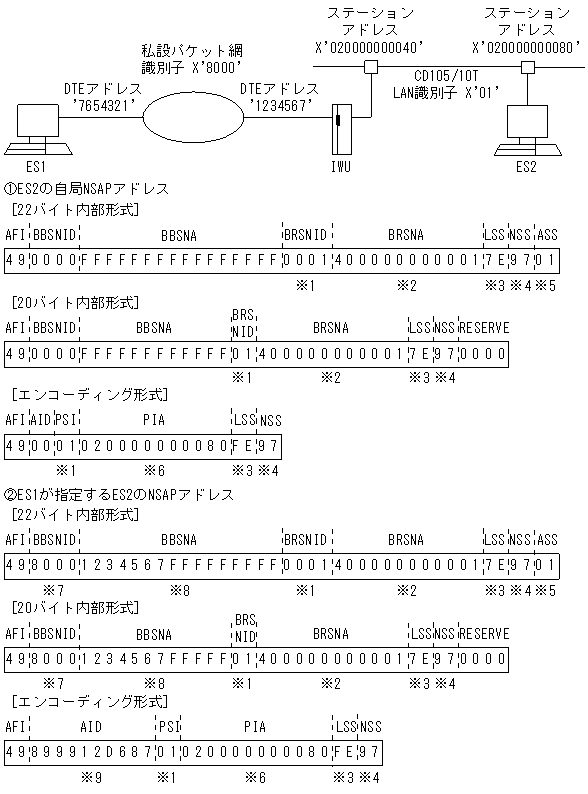

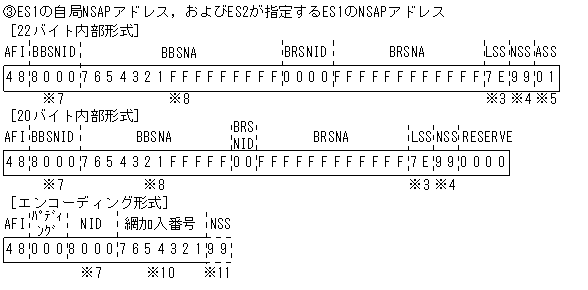

図3-9　私設パケット交換サービス＋LAN接続時のNSAPアドレス設定例

注※1

LAN識別子を設定します。

注※2

ステーションアドレスをMSBファースト形式で設定します。

注※3

内部形式は，X'7E'固定です。エンコーディング形式は，X'FE'固定です。

注※4

HNA：対ホスト（X'97'またはX'99'）

OSI：HNAの使用している値以外

注※5

自局のHNA2スロット番号です（1〜8）。

注※6

ステーションアドレスをLSBファースト形式で設定します。

注※7

私設パケット交換サービスの網識別子です（X'8000'〜X'8999'）。

注※8

DTEアドレスを左詰めにして'F'パディングします。

注※9

DTEアドレスを16進6けた変換し，網識別子と合わせて設定します。

注※10

DTEアドレスです。DTEアドレスが10けたに満たない場合は，10けたになるまでAFIとNIDの間に'0'パディングします。

注※11

NSAPセレクタです。HNA使用時に設定します。
