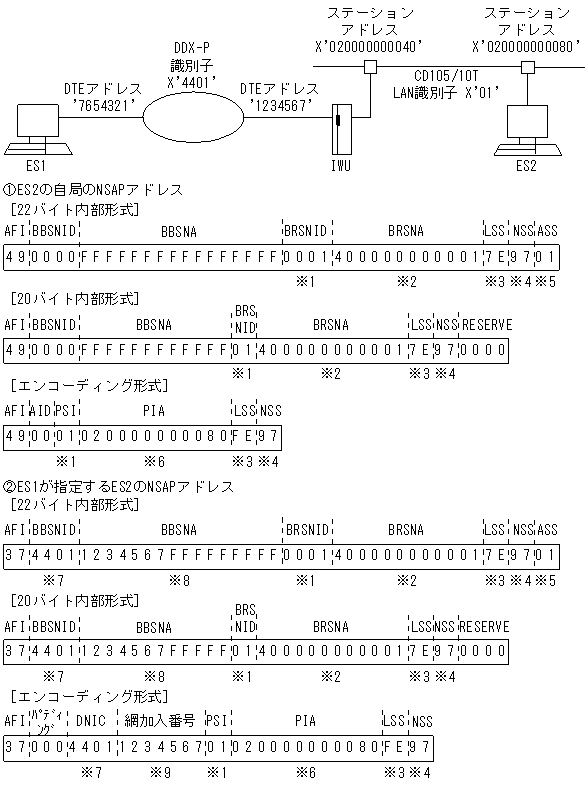

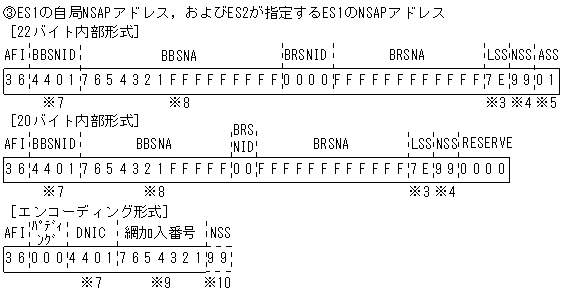

公衆パケット交換サービス＋LAN接続時のNSAPアドレス設定例を図3-8に示します。

図3-8　公衆パケット交換サービス＋LAN接続時のNSAPアドレス設定例

注※1

LAN識別子を設定します。

注※2

ステーションアドレスをMSBファースト形式で設定します。

注※3

内部形式は，X'7E'固定です。エンコーディング形式は，X'FE'固定です。

注※4

HNA：対ホスト（X'97'またはX'99'）

OSI：HNAの使用している値以外

注※5

自局のHNA2スロット番号です（1〜8）。

注※6

ステーションアドレスをLSBファースト形式で設定します。

注※7

公衆パケット交換サービス（DDX-P）の網識別子です。

注※8

DTEアドレスを左詰めにして'F'パディングします。

注※9

DTEアドレスです。DTEアドレスが10けたに満たない場合は，10けたになるまでAFIとDNICの間に'0'パディングします。

注※10

NSAPセレクタです。HNA使用時に設定します。
