3.5.2　オンライン間共用機能使用時の現用の履歴情報表の決定例

3つのTP1/EEプロセスがオンライン間共用機能を使用した場合の現用の履歴情報表の決定例を次の図に示します。

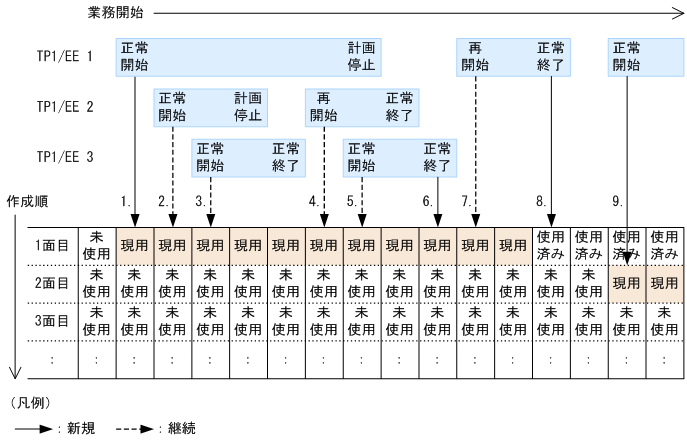

図3‒4　オンライン間共用機能使用時に現用となる履歴情報表の決定例

1.，9.：オンライン共用している他プロセスがすべて正常終了時の正常開始

未使用状態の履歴情報表の中から作成順に現用表を決定します。

2.，3.，5.：オンライン共用している他プロセスが起動している場合の正常開始

現用状態の履歴情報表をそのまま現用表として使用します。

4.：オンライン共用している他プロセスが起動している場合の再開始

現用状態の履歴情報表をそのまま現用表として使用します。

6.：オンライン共用しているすべてのプロセスが未起動

計画停止しているプロセスが存在するため，現用状態の履歴情報表をそのまま現用表として使用します。

7.：オンライン共用している他プロセスがすべて未起動の場合の再開始

現用状態の履歴情報表をそのまま現用表として使用します。

8.：オンライン共用している全プロセスが正常終了

使用済みの状態に遷移し，EOF情報を書き込みます。
